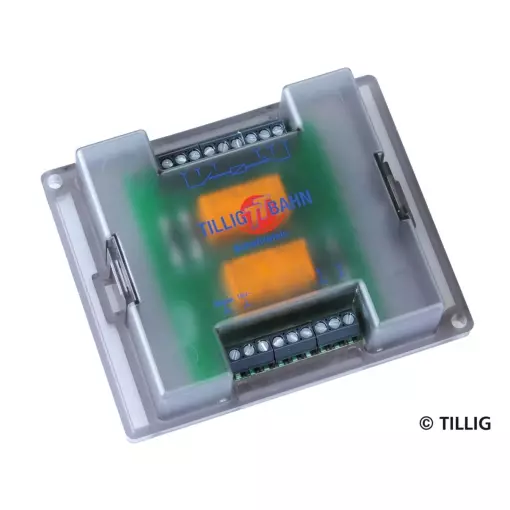

Module relais électronique double – Remplace les relais mécaniques pour une commande plus fiable de vos réseaux
Ce module relais électronique double est la solution moderne et efficace pour remplacer les relais mécaniques traditionnels, comme le modèle réf. 08410. Conçu pour répondre aux exigences des installations de modélisme actuelles, il offre deux relais indépendants avec contacts inverseurs libres de potentiel, permettant une commutation sûre et polyvalente.
Avec une capacité de commutation de 1 A par contact, ce module permet le pilotage de nombreux éléments de votre réseau : automatismes de circulation, aiguillages, systèmes de bloc ou d’inversion de polarité.
Polyvalent et facile à intégrer
Les entrées de commande « 1 » et « 2 » sont protégées contre les courts-circuits et compatibles avec une large gamme de signaux (de -16 V à env. -8 V), comme des boutons poussoirs reliés à la masse, des signaux en tension alternative, des contacts de voie, des capteurs Reed ou des optocoupleurs. Il est également possible d’interconnecter plusieurs modules entre eux pour des montages plus complexes.
Le dernier état de commutation est conservé même après une coupure de courant, garantissant une continuité de fonctionnement à la remise sous tension.
Caractéristiques techniques
- Relais : 2 inverseurs indépendants
- Contacts : libres de potentiel
- Charge maximale : 1 A par contact
- Commande : signaux entre -16 V et -8 V
- Entrées protégées contre les courts-circuits
- Fonction mémoire intégrée (conserve l’état après coupure)
Applications recommandées
- Automatisation des rames réversibles (avec pause aux terminus)
- Gestion des arrêts intermédiaires
- Contrôle automatique des boucles de retournement
- Systèmes de blocs automatiques
- Polarisation des cœurs d’aiguillage (ex : réf. 83230 – aiguillage triple)
- Rétro signalisation des aiguillages
