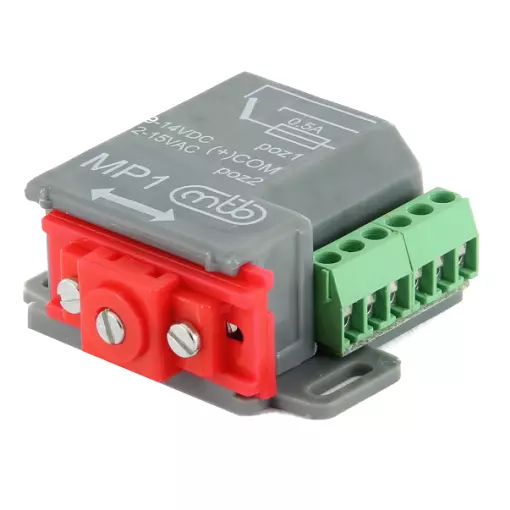

Moteur lent pour aiguillage MTB MP1 – Précision et fiabilité pour vos réseaux miniatures
Offrez à votre réseau ferroviaire miniature une motorisation fiable et silencieuse grâce au moteur lent pour aiguillage MTB MP1. Conçu pour les modélistes exigeants, ce moteur à mouvement lent assure un positionnement précis et progressif de vos aiguillages, signaux mécaniques ou barrières. Grâce à sa compatibilité avec l’alimentation en courant continu ou alternatif, il s’intègre facilement dans toutes les installations, de l’échelle Z jusqu’à l’échelle O.
Un moteur d’aiguillage performant pour modélistes exigeants
Le moteur MTB MP1 dispose d’un mécanisme à came avec transmission planétaire qui assure une course fluide et progressive de la tige. La course est ajustable selon trois positions : 3 mm, 6 mm ou 9 mm, pour s’adapter à tous types d’aiguillages ou d’accessoires ferroviaires. Sa faible consommation (150 mA pendant le mouvement) et son interrupteur de fin de course intégré permettent une alimentation permanente sans risque de surchauffe.
Facile à installer sous le plan de roulement (jusqu’à 30 mm d’épaisseur), le MP1 fonctionne avec un câblage identique aux moteurs électromagnétiques classiques à 3 fils, ce qui permet de remplacer un ancien moteur sans modifier votre réseau.
Compatibilité DCC et contact auxiliaire intégré
Ce moteur d’aiguille miniature est totalement compatible avec les décodeurs pour accessoires DCC standards (Digikeijs, Roco, ESU, Lenz...). Il est également équipé d’un contact auxiliaire inverseur de 1 A, protégé par un fusible réarmable de 0,5 A, idéal pour alimenter le cœur d’aiguillage ou des accessoires lumineux.
Attention : Pour un fonctionnement optimal et éviter tout dommage, il est essentiel de respecter certaines précautions d'installation. Veuillez consulter attentivement la notice technique de réglage et d’installation.
Caractéristiques techniques
- Type de commande : Analogique
- Tension d’alimentation : 8 à 16 V (AC ou DC)
- Consommation : 150 mA pendant le mouvement
- Dimensions : 28 x 40 x 17 mm
- Échelle compatible : De Z à O
- Course de la tige : 3 / 6 / 9 mm (réglable)
- Fixation : Par vissage sous le plan de roulement (vis non fournies)
- Câblage : Compatible moteurs électromagnétiques à 3 fils
- Accessoires compatibles : Aiguillages, signaux mécaniques, barrières, dételeurs
Ce moteur est livré avec :
- Tige d'entraînement de 50 mm (à ajuster de 10 mm pour intégration dans le mécanisme)
Pièces nécessaires non incluses :
- Vis de fixation (x2)
- Accessoires de montage pour pivot ou aiguille articulée (non fournis depuis 2021)
- Interrupteur ou platine de commande à contact sec si utilisation en analogique
Conseils d’utilisation :
- Pour les aiguillages Peco HO, utilisez la course minimale et supprimez le ressort de rappel.
- Assurez-vous que le trou de montage a un diamètre d’au moins 8 mm et soit bien centré.
- Respectez scrupuleusement la tension d’alimentation indiquée sur le boîtier.
Le moteur MP1 est une solution fiable et polyvalente pour les passionnés de modélisme ferroviaire qui souhaitent automatiser leurs aiguillages ou autres accessoires mobiles avec précision. Son fonctionnement lent, son faible encombrement et sa compatibilité étendue en font un choix judicieux pour optimiser votre réseau miniature.
