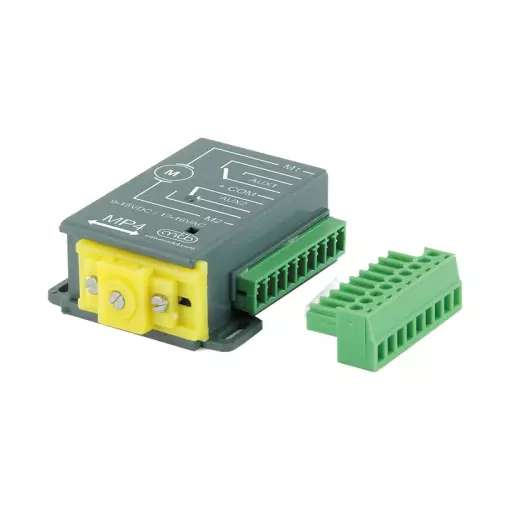

Moteur lent MP4 MTB pour aiguillage miniature – Commande 2 ou 3 fils, compact et polyvalent

Le moteur d’aiguillage lent MP4 de MTB est la solution idéale pour les modélistes ferroviaires souhaitant motoriser leurs aiguillages, signaux mécaniques ou tout autre accessoire à deux positions avec précision et réalisme. Successeur du célèbre moteur MP5, ce nouveau modèle gagne en compacité et en simplicité d’installation grâce à sa connectique débrochable par bornier à vis.

Compatible avec toutes les échelles, du Z au O, le MP4 offre une installation universelle sur tout type d’aiguillage miniature.

Un moteur d’aiguillage pour réseau miniature fiable et souple

Doté d’un mécanisme à came à mouvement lent, le moteur MP4 garantit un déplacement fluide et silencieux de la tige, évitant les à-coups brutaux typiques des moteurs à électro-aimants. Une fois la position atteinte, le mécanisme est maintenu fermement grâce aux contacts de fin de course intégrés, déconnectant automatiquement l’alimentation.

Le moteur propose quatre longueurs de course réglables (3, 6, 9 ou 12 mm), ce qui permet une adaptation parfaite à chaque configuration de voie. Il peut être alimenté en courant continu ou alternatif, avec une consommation de seulement 150 mA pendant l'actionnement.

Double mode de commande et compatibilité DCC

Le MP4 peut être utilisé :

En mode 2 fils : commande par inversion de polarité en courant continu.
En mode 3 fils : identique à une commande de moteur à électro-aimant classique, sous tension alternative ou continue.

Il est parfaitement compatible avec les décodeurs d’accessoires DCC standards du marché (Roco, ESU, Lenz, etc.), à condition que ces derniers soient à sorties par contact sec (relais). Ce moteur est également équipé de deux contacts auxiliaires inverseurs 1A, protégés par un fusible réarmable de 0,5 A, permettant par exemple la polarisation du cœur d’aiguille ou le pilotage d’accessoires supplémentaires (signaux, indicateurs, etc.).

Dimensions et installation simplifiée

Dimensions hors tout : 46 x 42 x 18 mm (sans connecteur)
Dimensions avec connecteur : 54 x 42 mm
Longueur de la tige : 50 mm (prévoir 10 mm pour le mécanisme)
Installation facilitée grâce au connecteur détachable à bornier à vis

Le MP4 s’adapte également à d’autres applications dans le cadre d’un réseau ferroviaire miniature ou d’un diorama, comme l’animation de barrières de passage à niveau, dételeurs, ou encore signaux mécaniques, moyennant quelques adaptations mécaniques simples (ex. : corde à piano).

Éléments nécessaires non inclus :

Décodeur DCC à sorties relais (si utilisation numérique)
Alimentation DC/AC 8 à 16V
Fixations adaptées selon configuration de montage
Tiges ou tringleries supplémentaires selon la structure du réseau

Documentation technique à télécharger :

Le moteur lent MP4 MTB se distingue par sa polyvalence, sa compacité et son fonctionnement réaliste, en faisant un choix fiable pour tous les passionnés de modélisme ferroviaire souhaitant améliorer la précision et la fluidité des commandes de leurs aiguillages miniatures.
