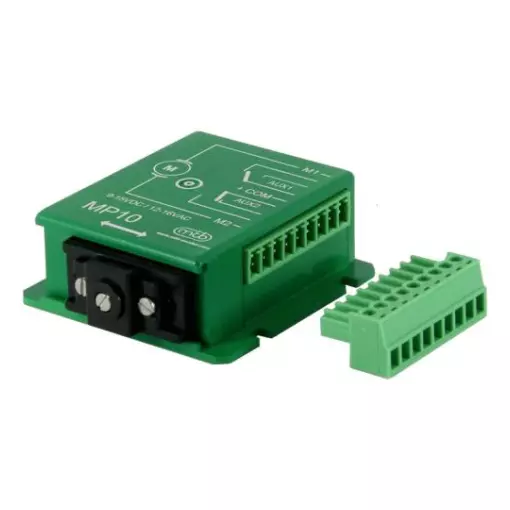

Moteur d’aiguillage lent MTB MP10 – Polyvalent, puissant et compatible Tortoise

Le moteur MP10 de MTB est un moteur à mouvement lent destiné au pilotage d’aiguillages miniatures, qui combine les points forts des modèles MP1 et MP5. Pensé pour les modélistes recherchant fiabilité, réalisme et compatibilité, le MP10 se distingue par ses dimensions identiques à celles du moteur Tortoise (USA), ce qui en fait un excellent remplaçant compatible, à un tarif plus abordable.

Convient à toutes les échelles de modélisme ferroviaire, du Z au O, et à tout type d’aiguillage.

Un moteur lent puissant et précis pour vos réseaux miniatures

Grâce à une transmission mécanique revisitée, le MP10 offre une force d’entraînement supérieure tout en assurant un déplacement lent et progressif, idéal pour des aiguillages réalistes et sans à-coups. Ce moteur est particulièrement adapté aux installations de grande taille (échelle 0, voies longues...).

Il permet un réglage de la course selon 4 positions : 3,5 mm, 6 mm, 9,5 mm et 12,5 mm, pour une parfaite adaptation aux besoins de chaque réseau.

Le moteur est alimenté en courant continu (9–15 V) ou alternatif (12–16 V) avec une consommation modérée d’environ 150 mA pendant le mouvement. Une fois la position atteinte, les contacts de fin de course interrompent automatiquement l’alimentation, évitant toute surchauffe ou usure prématurée.

Double mode de commande et installation facilitée

Deux options de branchement sont possibles :

Mode 2 fils : fonctionnement identique au moteur Tortoise, où la polarité de l’alimentation détermine le sens de déplacement.
Mode 3 fils : identique aux moteurs MP1 ou aux moteurs à solénoïde traditionnels.

L’installation est simplifiée grâce à un connecteur amovible à bornier à vis, ce qui facilite le câblage et les interventions de maintenance.

Fonctions auxiliaires intégrées

Le MP10 intègre deux contacts auxiliaires inverseurs 1A, protégés par un fusible réarmable de 0,5 A. Ils permettent :

La polarisation du cœur d’aiguille
La commande de signaux mécaniques
Le monitoring de position ou retour d’état

Ce moteur est compatible avec la plupart des décodeurs DCC pour accessoires standards comme ceux de marques Roco, ESU, Lenz, Digikeijs, à condition que les sorties soient de type contact sec (relais). Pour les décodeurs à impulsion brève, attention à la compatibilité : le MP10 n’est pas adapté pour remplacer le MP6 dans ce type de configuration.

Caractéristiques techniques

Dimensions : 46 × 42 × 18 mm
Hauteur avec bornier : environ 18 mm
Course réglable : 3,5 mm / 6 mm / 9,5 mm / 12,5 mm
Alimentation : DC 9–15 V / AC 12–16 V
Consommation : 150 mA (pendant le mouvement)
Double contact inverseur intégré (1 A)
Installation par connecteur à vis détachable

Pièces nécessaires non incluses :

Alimentation 9–15 V DC ou 12–16 V AC
Décodeur DCC à sorties relais si usage numérique
Vis de fixation ou tringlerie selon la configuration réseau

Notices d’utilisation :

Notice en français – téléchargement PDF

Le MTB MP10 est un moteur lent robuste, précis et facilement intégrable, pensé pour les modélistes exigeants, qu’ils travaillent en analogique ou en numérique (DCC). Il combine la fiabilité d’un moteur à engrenages, la souplesse d’un mouvement ralenti, et la simplicité de câblage nécessaire aux réseaux ferroviaires modernes.
