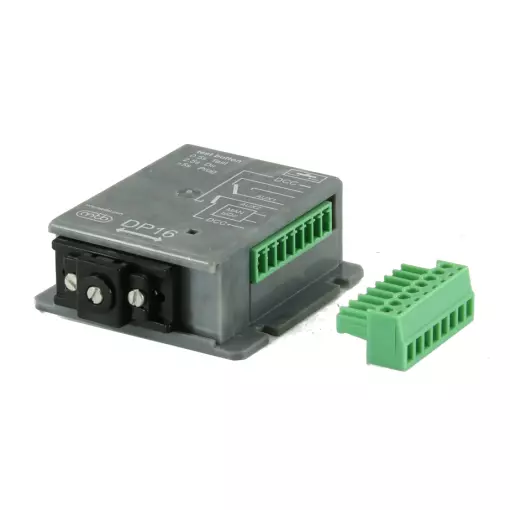

Moteur lent d’aiguillage MTB DP16 – Interface DCC intégrée avec double commande auxiliaire

Précision, puissance et compatibilité numérique pour toutes échelles

Le MTB DP16 est un moteur lent d’aiguillage hautes performances, identique au MP10 mais avec décodeur DCC intégré et fonctionnalités avancées. Il permet de commander vos aiguillages directement depuis votre centrale numérique, tout en offrant la possibilité de pilotage manuel grâce à ses 2 entrées bidirectionnelles isolées.

Un mouvement lent et réaliste

Le mécanisme à cames et transmission planétaire assure un déplacement progressif jusqu’à la position finale, avec maintien sécurisé. La course est réglable sur 4 positions (3,5 / 6 / 9,5 / 12,5 mm) pour s’adapter aux différents types d’aiguillages, signaux mécaniques ou passages à niveau.

Commande DCC et manuelle

Le DP16 se connecte directement à votre réseau DCC, sans décodeur supplémentaire, et reçoit ses ordres via le protocole numérique standard. Il dispose également de 2 entrées manuelles (12 V / 4 mA) pour un contrôle local. La priorité est donnée aux commandes DCC.

Contacts auxiliaires pour fonctions additionnelles

AUX1 : contact de commutation indépendant (1A) pour l’alimentation ou la signalisation
AUX2 : sortie dédiée pour l’alimentation de la pointe de cœur (grenouille)

Caractéristiques techniques

Échelles : toutes
Alimentation : 9 à 16 V CC ou CA
Consommation : env. 150 mA en fonctionnement
Dimensions : 40 x 53 mm (identiques au MP10)
Interface DCC intégrée
Réglage de la course par goupille interne (4 positions)
LED indicatrice d’état
Bouton de configuration pour réglage rapide
Moteur silencieux avec transmission planétaire

Tableau comparatif des moteurs d’aiguillage MTB

Modèle	Contact auxiliaire	Dimensions (mm)	Connexion 2 fils	Connexion 3 fils	Compatibilité DCC
MP1	1	28 x 40	Non	Oui	Non
MP4	2	30 x 42	Oui	Oui	Non
MP8	1 + 2x feedback	30 x 42	Oui	Oui	Non
MP10	2	40 x 53	Oui	Oui	Non
DP1	1	28 x 40	Non	Oui	Oui
DP4	2	30 x 42	Non	Oui	Oui
DP10	2	40 x 53	Non	Oui	Oui
DP16	1 + 1	40 x 53	Oui	Oui	Oui
