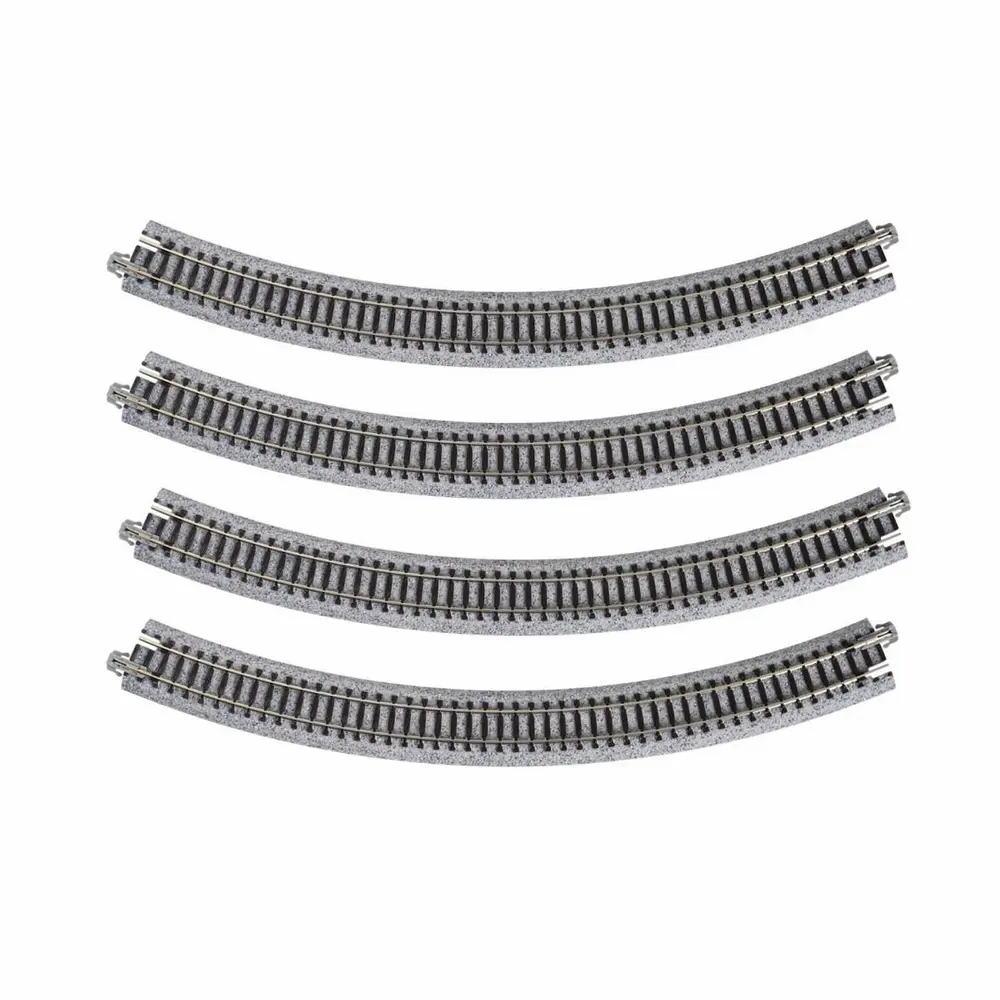

4 rails courbes Kato Unitrack R315 45° Code 80 – N 1/160 – Kato 20-120
Des rails courbes au rayon standard de 315 mm pour votre réseau N
Le Kato 20-120 est un lot de 4 rails courbes Unitrack R315-45 destiné à la réalisation de réseaux de modélisme ferroviaire à l’échelle N 1/160. Chaque section possède un rayon de courbure de 315 mm et couvre un angle de 45°, permettant de créer facilement des courbes régulières sur votre tracé.
Le rayon R315 mm correspond au rayon standard utilisé par Kato pour les voies courbes Unitrack N. Ces éléments constituent ainsi une base polyvalente pour construire ou compléter les courbes d’un réseau ferroviaire miniature.
Rayon de 315 mm et angle de 45°
Chaque rail Kato Unitrack R315-45 couvre un angle de 45°. Il faut donc 8 sections pour réaliser un cercle complet de 360°.
Le présent lot comprend 4 éléments, permettant de constituer une courbe de 180° lorsque les quatre rails sont assemblés successivement. Ils peuvent également être répartis à différents endroits du réseau afin d’adapter le tracé à la configuration souhaitée.
Avec son rayon de 315 mm, cette géométrie permet de réaliser des courbes plus ouvertes que les petits rayons de la gamme Unitrack N.
Le système de voie Kato Unitrack
Les rails Kato Unitrack sont montés sur une plateforme intégrée en plastique avec une finition grise mouchetée à grain fin. Celle-ci assure le maintien de la voie et facilite la mise en place des différents éléments du réseau.
Les sections s’assemblent à l’aide de connecteurs enfichables qui participent à la liaison mécanique et à la continuité électrique entre les rails. Ce principe facilite aussi bien la création d’un réseau permanent que les modifications ultérieures du tracé.
La plateforme mesure environ 25 mm de large et 5 mm de haut, pour une hauteur totale annoncée de 7,3 mm avec le rail.
Voie Code 80 pour réseau N 2 rails
Les rails courbes Kato 20-120 utilisent une voie Code 80, avec un profil de rail d’une hauteur de 2,2 mm. Leur écartement de 9 mm correspond à la voie utilisée pour le modélisme ferroviaire à l’échelle N.
Ces éléments sont prévus pour un réseau 2 rails en courant continu et s’intègrent au système de voie Kato Unitrack N.
Création de voies parallèles
La géométrie de la gamme Kato Unitrack permet de concevoir des tracés parallèles avec un entraxe de 33 mm. Les différents rayons disponibles dans la gamme peuvent ainsi être combinés pour élaborer des réseaux comportant plusieurs voies.
Kato propose également différents éléments de voie permettant de développer des tracés plus complexes ou des itinéraires surélevés.
Caractéristiques techniques
- Fabricant : Kato
- Référence : 20-120 / K20-120
- Code Kato : R315-45
- Gamme : Unitrack
- Échelle : N 1/160
- Type : rails courbes
- Code de voie : Code 80
- Écartement : 9 mm
- Système : 2 rails, courant continu
- Rayon de courbure : 315 mm
- Angle par rail : 45°
- Nombre de rails dans le lot : 4
- Angle total avec les 4 rails : 180°
- Nombre de sections nécessaires pour former un cercle complet : 8
- Hauteur du profil du rail : 2,2 mm
- Largeur de la plateforme : 25 mm
- Hauteur de la plateforme : 5 mm
- Hauteur totale : 7,3 mm
- Distance entre les traverses : 5 mm
- Matière de la plateforme : plastique
- Entraxe indiqué pour les voies parallèles : 33 mm
Contenu du lot
- 4 rails courbes Kato Unitrack R315-45
- Rayon de 315 mm
- Angle de 45° par section
- Angle total possible avec les 4 éléments assemblés : 180°
Pièces nécessaires et non incluses
Selon la configuration de votre réseau ferroviaire miniature, des éléments complémentaires peuvent être nécessaires :
- Rails droits, courbes ou aiguillages Kato Unitrack N pour compléter le tracé
- 4 rails R315-45 supplémentaires pour réaliser un cercle complet de 360°
- Alimentation et système de commande adaptés à un réseau N 2 rails en courant continu
Les 4 rails courbes Kato Unitrack 20-120 R315-45 constituent une solution pratique pour créer des courbes régulières sur un réseau ferroviaire N 1/160. Leur rayon de 315 mm, leur angle de 45° et leur voie Code 80 permettent de construire facilement une courbe de 180° avec un seul lot, tout en conservant la modularité du système Kato Unitrack.
| Filtres | |
|---|---|
| Échelle | N : 1/160 |
| Système d'exploitation | 2 Rails - Courant continu |
| Rayon de courbe minimum (mm) | 315 |
| Largeur ou profondeur (en mm) | 25 |
| Angle (degrés) | 45 |
| Code voie | 80 |
| Matière | Maillechort, Plastique |
| Couleur | Argent, Gris, Noir |
| Ballast | Avec |
| Nombre de pièces | 4 |
