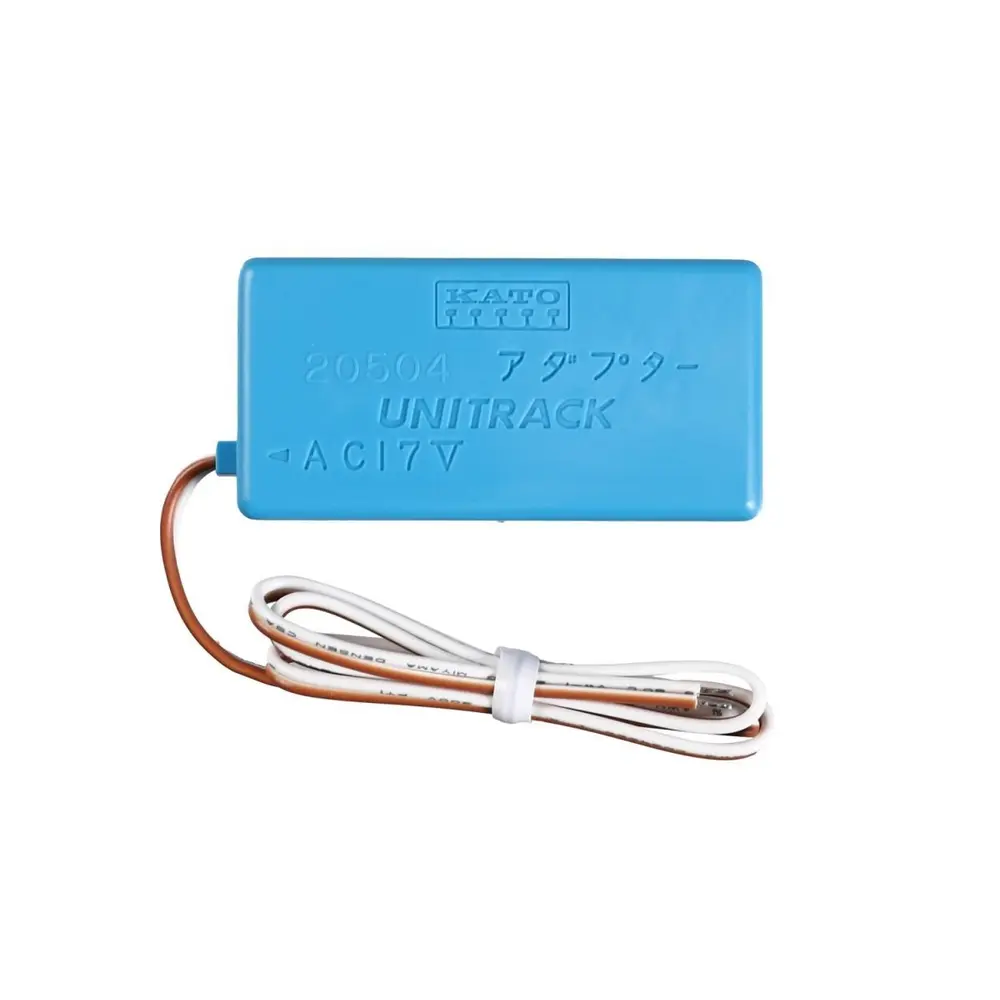

Convertisseur DC/AC Unitrack - Kato 24-842 - N 1/160 - 2R-3R

Convertisseur d’alimentation Kato 24-842 – Interface pour commandes d’aiguillages Unitrack

Le Kato 24-842 est un accessoire électrique destiné au système Kato Unitrack, notamment pour l’utilisation d’une alimentation disposant d’une sortie AC avec les éléments de commande Kato compatibles. Il est associé aux réseaux ferroviaires miniatures à l’échelle N 1/160.

Malgré son appellation courante de « convertisseur DC/AC », son fonctionnement mérite d’être précisé : le Kato 24-842 ne convertit pas directement une tension DC en AC. Ses deux fils doivent être raccordés à une sortie en courant alternatif (AC) d’un transformateur compatible.

Pour l'utilisation du Turnout Control Switch Kato

Le Kato 24-842 est conçu pour être associé au Turnout Control Switch Kato 24-840. Cette combinaison permet d’intégrer la commande des aiguillages et accessoires Kato compatibles à une installation disposant d’une alimentation AC adaptée.

Il constitue ainsi une interface de raccordement particulièrement utile lorsqu’un transformateur autre que Kato est employé sur le réseau.

Une intégration au système Kato Unitrack

Grâce à sa conception adaptée aux équipements Kato, le 24-842 permet de compléter le câblage électrique d’un réseau Unitrack sans avoir à modifier directement les éléments de voie.

Son boîtier en plastique et son format compact facilitent son intégration à proximité des autres éléments de commande électrique du réseau.

Caractéristiques techniques

• Fabricant : Kato
• Référence : 24-842
• Type : interface / convertisseur d’alimentation
• Gamme : Unitrack
• Échelle associée : N – 1/160
• Écartement associé : 9 mm
• Entrée : alimentation AC compatible
• Raccordement : 2 fils
• Couleur des fils : blanc et brun
• Utilisation : alimentation du système de commande d’aiguillages Kato compatible
• Compatibilité indiquée : Kato 24-840 Turnout Control Switch
• Compatibilité alimentation : transformateur disposant d’une sortie AC adaptée
• Matière : plastique
• Code voie : non applicable
• Système de voie associé : Kato Unitrack

Pièces nécessaires et non incluses

• Transformateur disposant d’une sortie AC compatible
• Kato 24-840 Turnout Control Switch
• Aiguillage ou accessoire Kato compatible selon l’installation
• Câblage et éléments Unitrack nécessaires à la configuration du réseau

Le Kato 24-842 permet donc d’intégrer les commandes d’aiguillages Kato à une alimentation AC compatible. Il ne doit pas être présenté comme un appareil transformant à lui seul une alimentation DC en AC.
