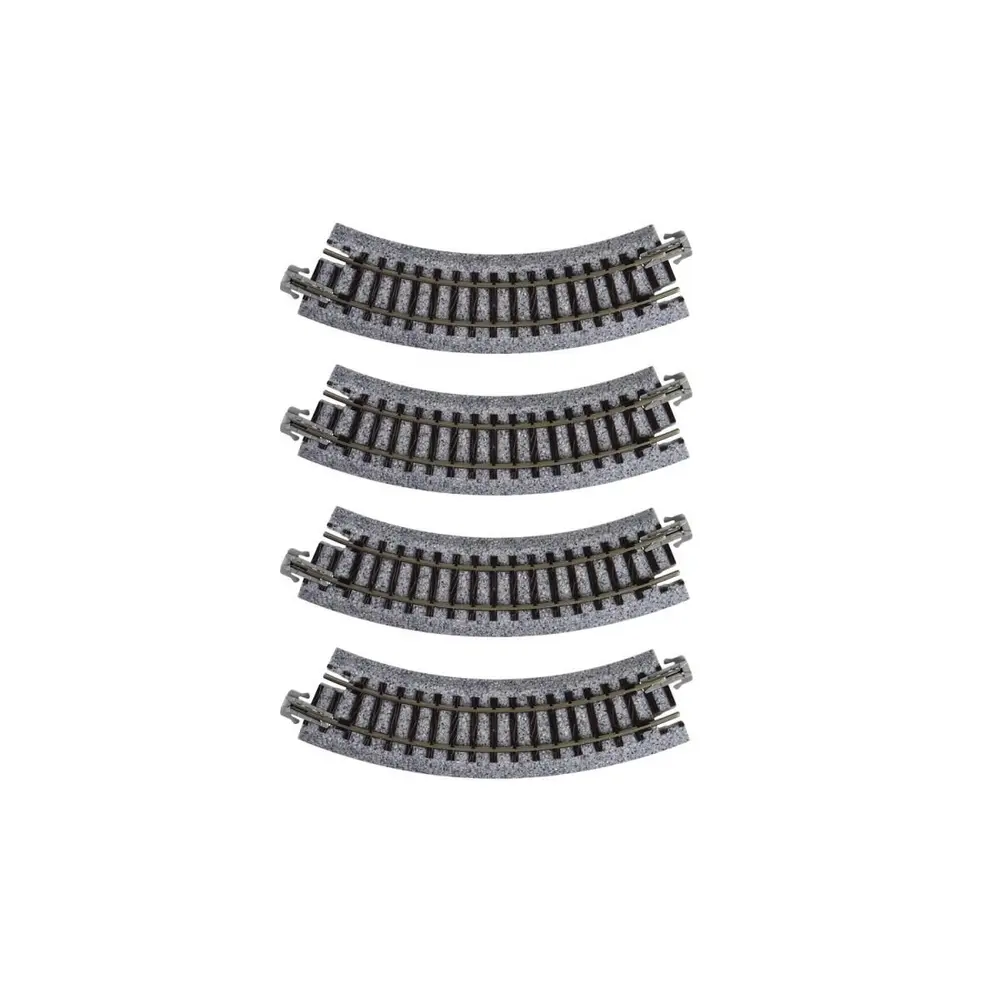

4 rails courbes Unitrack 117 mm 45° code 80 - Kato 20-176 - N 1/160 - 2R

4 rails courbes Kato Unitrack Compact R117 mm 45° – Kato 20-176 – N 1/160 – Code 80

Concevez des tracés compacts avec ce lot de 4 rails courbes Kato Unitrack 20-176 à l’échelle N 1/160. Chaque section présente un rayon de courbure de 117 mm et un angle de 45°, permettant de créer des courbes serrées lorsque l’espace disponible sur le réseau miniature est limité.

Ces rails Kato Unitrack Compact R117-45 disposent d’un ballast intégré et s’intègrent au système modulaire Unitrack. Leur faible rayon les destine notamment aux réseaux compacts et aux configurations nécessitant des courbes de faible encombrement.

Un rayon de 117 mm pour les réseaux N compacts

Chaque rail couvre un angle de 45°. Il faut donc 8 sections R117-45 pour réaliser un cercle complet de 360°. Avec les 4 rails contenus dans ce lot, il est possible de constituer une courbe totale de 180°, soit un demi-cercle.

Le rayon est mesuré depuis le centre de la voie. Kato propose plusieurs rayons de courbure dans sa gamme Unitrack afin de faciliter la conception de différents tracés ferroviaires à l’échelle N.

Système Kato Unitrack avec ballast intégré

La voie Kato Unitrack repose sur une plateforme en plastique gris moucheté reproduisant le ballast. D’une largeur d’environ 25 mm, cette base assure le maintien des rails tout en facilitant leur installation sur le réseau.

Les différentes sections s’assemblent grâce au système de raccordement Unitrack. Les connecteurs assurent à la fois l’alignement mécanique des voies et leur continuité électrique, permettant de monter, modifier ou agrandir facilement un circuit.

Voie Code 80 à l’échelle N 1/160

Ces rails courbes sont conçus pour le modélisme ferroviaire à l’échelle N 1/160 avec un écartement de voie de 9 mm. Le profil de rail Code 80 présente une hauteur d’environ 2,2 mm.

Le système fonctionne en 2 rails à courant continu et permet de compléter un réseau équipé de voies Kato Unitrack compatibles.

Caractéristiques techniques

• Fabricant : Kato / Lemke
• Référence : Kato 20-176 / K20-176
• Gamme : Unitrack Compact
• Code Kato : R117-45
• Type : rails courbes
• Échelle : N 1/160
• Écartement de voie : 9 mm
• Code de voie : Code 80
• Hauteur du profil du rail : 2,2 mm
• Rayon de courbure : 117 mm
• Angle : 45° par rail
• Nombre de sections pour un cercle complet : 8
• Système : 2 rails
• Alimentation : courant continu
• Ballast : intégré
• Matière de la plateforme : plastique
• Largeur du lit de voie : environ 25 mm
• Hauteur du lit : 5 mm
• Hauteur totale : 7,3 mm
• Distance entre les traverses : 5 mm
• Contenu : 4 rails courbes

Contenu du pack

• 4 rails courbes Kato Unitrack Compact R117 mm – 45°

Pièces nécessaires et non incluses

Selon la configuration de votre réseau ferroviaire miniature, des éléments complémentaires peuvent être nécessaires :

• Autres rails droits ou courbes Kato Unitrack
• Éléments de raccordement adaptés au tracé
• Module d’alimentation compatible avec le réseau N
• Câbles d’alimentation Unitrack
• Matériel roulant à l’échelle N compatible avec le rayon de courbure utilisé
• Éléments de viaduc compatibles, pour la réalisation éventuelle d’un tracé surélevé

Ce lot de 4 rails courbes Kato 20-176 R117-45 permet de compléter un réseau de train miniature N 1/160 en réalisant des courbes particulièrement compactes, tout en conservant la simplicité d’assemblage et le ballast intégré du système Kato Unitrack.
