4 rails courbes Kato Unitrack Compact R183 45° Code 80 – N 1/160 – Kato 20-172
Des rails courbes compacts pour optimiser l’espace de votre réseau N

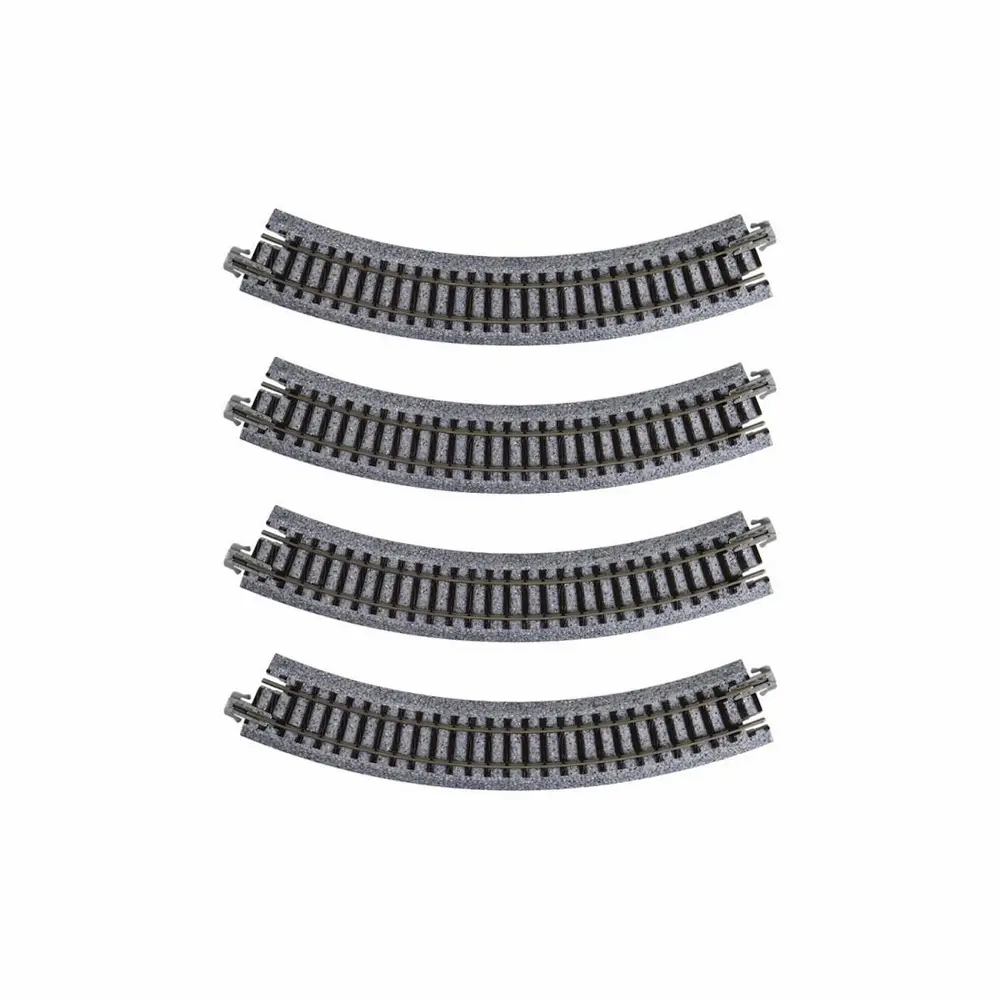

Le Kato 20-172 est un lot de 4 rails courbes Unitrack Compact R183-45 destiné aux réseaux de modélisme ferroviaire à l’échelle N 1/160. Avec leur rayon serré de 183 mm et leur angle de 45°, ces éléments permettent de réaliser des courbes compactes lorsque l’espace disponible est limité.
Ces rails constituent une solution adaptée pour concevoir des petits réseaux ferroviaires, dioramas, boucles et tracés compacts en échelle N, tout en profitant du système de voie Kato Unitrack.
Un rayon de 183 mm pour les tracés à faible encombrement
Chaque rail R183-45 possède un rayon de courbure de 183 mm et couvre un angle de 45°. Il faut ainsi 8 sections pour former un cercle complet de 360°.
Ce faible rayon permet de réduire considérablement l’encombrement d’une boucle ou d’un changement de direction. Il est particulièrement intéressant pour la conception d’un réseau miniature N dans un espace restreint.
En raison de ce rayon très serré, il convient toutefois de vérifier la compatibilité du matériel roulant utilisé avec un rayon minimum de 183 mm.
Le système Kato Unitrack Compact
La gamme Kato Unitrack Compact reprend le principe de la voie avec plateforme intégrée. Les éléments s’assemblent grâce à des connecteurs enfichables permettant d’assurer à la fois le maintien mécanique des rails et leur connexion électrique.
La plateforme en plastique présente une finition grise mouchetée à grain fin. Sa largeur est d’environ 25 mm, pour une hauteur totale de 7,3 mm.
Le système Unitrack permet également de réaliser des voies parallèles avec un entraxe de 33 mm entre les rails.
Voie Code 80 pour réseau N 2 rails
Les rails Kato 20-172 utilisent une voie Code 80, avec une hauteur de profil de rail de 2,2 mm. L’écartement de la voie est de 9 mm, conformément aux caractéristiques indiquées pour cette voie à l’échelle N.
Ces éléments sont destinés à un réseau ferroviaire miniature 2 rails en courant continu.
Caractéristiques techniques
- Fabricant : Kato
- Référence : 20-172 / K20-172
- Code Kato : R183-45
- Gamme : Unitrack Compact
- Échelle : N 1/160
- Type : rails courbes
- Code de voie : Code 80
- Écartement : 9 mm
- Système : 2 rails, courant continu
- Rayon de courbure : 183 mm
- Angle par rail : 45°
- Nombre de rails : 4
- Nombre de sections nécessaires pour un cercle de 360° : 8
- Hauteur du profil du rail : 2,2 mm
- Largeur de la plateforme : 25 mm
- Hauteur de la plateforme : 5 mm
- Hauteur totale : 7,3 mm
- Distance entre les traverses : 5 mm
- Matière de la plateforme : plastique
- Entraxe pour voies parallèles : 33 mm
Contenu du lot
- 4 rails courbes Kato Unitrack Compact R183-45
- Rayon de 183 mm
- Angle de 45° par section
Pièces nécessaires et non incluses
Selon la configuration de votre réseau ferroviaire miniature, des éléments complémentaires peuvent être nécessaires :
- Rails droits, courbes ou aiguillages Kato Unitrack nécessaires pour compléter le tracé
- Éléments de raccordement adaptés à la configuration du réseau
- Alimentation et système de commande pour réseau N 2 rails en courant continu
- Matériel roulant compatible avec un rayon minimum de 183 mm
Avec leur rayon compact de 183 mm, les rails Kato Unitrack Compact 20-172 sont particulièrement adaptés à la construction de réseaux ferroviaires N 1/160 à faible encombrement. Leur angle de 45° permet de créer rapidement des courbes prononcées tout en conservant les caractéristiques du système de voie Kato Unitrack.
| Filtres | |
|---|---|
| Échelle | N : 1/160 |
| Système d'exploitation | 2 Rails - Courant continu |
| Rayon (en mm) | 183 |
| Largeur ou profondeur (en mm) | 25 |
| Angle (degrés) | 45 |
| Code voie | 80 |
| Matière | Maillechort, Plastique |
| Couleur | Argent, Gris, Noir |
| Ballast | Avec |
| Nombre de pièces | 4 |
