Description

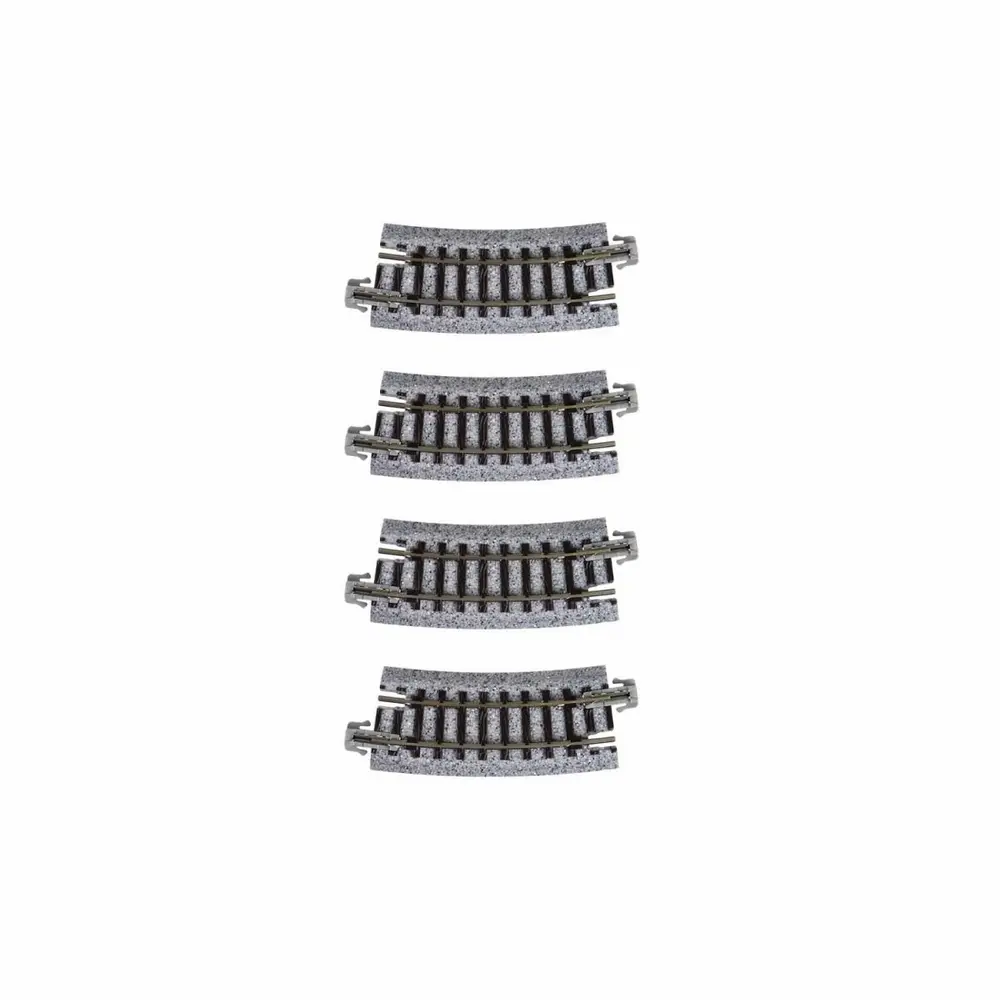

4 rails courbes Kato Unitrack R216 mm 15° – Kato 20-171 – N 1/160 – Code 80
Complétez votre réseau ferroviaire miniature à l’échelle N 1/160 avec ce lot de 4 rails courbes Kato Unitrack 20-171. Chaque section présente un rayon de courbure de 216 mm et un angle de 15°, permettant de créer ou d’ajuster précisément les courbes de votre tracé.
Référencés R216-15 par Kato, ces éléments de voie sont équipés d’une plateforme avec ballast intégré et bénéficient du système d’assemblage modulaire Kato Unitrack.
Des courbes de 15° pour ajuster précisément votre tracé
Avec leur angle de seulement 15° par section, ces rails courbes permettent de réaliser des changements de direction progressifs ou de compléter une géométrie de voie existante.
Il faut 24 sections R216-15 pour former un cercle complet de 360°. Les 4 rails contenus dans ce lot représentent donc une courbe totale de 60°.
Le rayon de 216 mm, mesuré depuis le centre de la voie, permet quant à lui de réaliser des courbes relativement compactes sur un réseau miniature à l’échelle N.
Système Kato Unitrack avec ballast intégré
La gamme Kato Unitrack repose sur une plateforme en plastique gris moucheté reproduisant le ballast. Cette conception permet d’installer directement les sections de voie sans avoir à réaliser préalablement un ballastage traditionnel.
La plateforme mesure environ 25 mm de largeur. Les sections Unitrack se raccordent grâce à des connecteurs enfichables assurant l’alignement des rails ainsi que leur connexion électrique.
Ce système modulaire facilite la construction, la modification et l’extension d’un réseau de train miniature N.
Voie Code 80 à l’échelle N 1/160
Ces rails Kato sont conçus pour une voie N de 9 mm d’écartement. Leur profil de rail Code 80 présente une hauteur d’environ 2,2 mm.
Le système fonctionne en 2 rails à courant continu et s’intègre aux autres éléments compatibles de la gamme Kato Unitrack.
Caractéristiques techniques
- Fabricant : Kato / Lemke
- Référence : Kato 20-171 / K20-171
- Gamme : Unitrack
- Code Kato : R216-15
- Type : rails courbes
- Échelle : N 1/160
- Écartement de voie : 9 mm
- Code de voie : Code 80
- Rayon de courbure : 216 mm
- Angle : 15° par rail
- Courbe totale du lot : 60°
- Nombre de sections pour un cercle complet : 24
- Hauteur du profil du rail : 2,2 mm
- Système : 2 rails
- Alimentation : courant continu
- Ballast : intégré
- Matière de la plateforme : plastique
- Largeur du lit de voie : environ 25 mm
- Hauteur du lit : 5 mm
- Hauteur totale : 7,3 mm
- Distance entre les traverses : 5 mm
- Contenu : 4 rails courbes
Contenu du pack
- 4 rails courbes Kato Unitrack R216 mm – 15°
Pièces nécessaires et non incluses
Selon la configuration de votre réseau ferroviaire miniature, des éléments complémentaires peuvent être nécessaires :
- Rails droits ou courbes supplémentaires Kato Unitrack
- Aiguillages Kato Unitrack selon le plan de voies
- Alimentation compatible avec un réseau N à courant continu
- Câbles et éléments d’alimentation Kato Unitrack
- Matériel roulant à l’échelle N compatible avec le rayon de courbure utilisé
- Éléments de viaduc compatibles pour un éventuel tracé surélevé
Ce lot de 4 rails courbes Kato 20-171 R216-15 constitue une solution pratique pour construire, compléter ou modifier un réseau de modélisme ferroviaire N 1/160, tout en bénéficiant du ballast intégré et de la modularité du système Kato Unitrack.
| Filtres | |
|---|---|
| Échelle | N : 1/160 |
| Système d'exploitation | 2 Rails - Courant continu |
| Rayon (en mm) | 216 |
| Largeur ou profondeur (en mm) | 25 |
| Angle (degrés) | 15 |
| Code voie | 80 |
| Matière | Maillechort, Plastique |
| Couleur | Argent, Gris, Noir |
| Ballast | Avec |
| Nombre de pièces | 1 |
