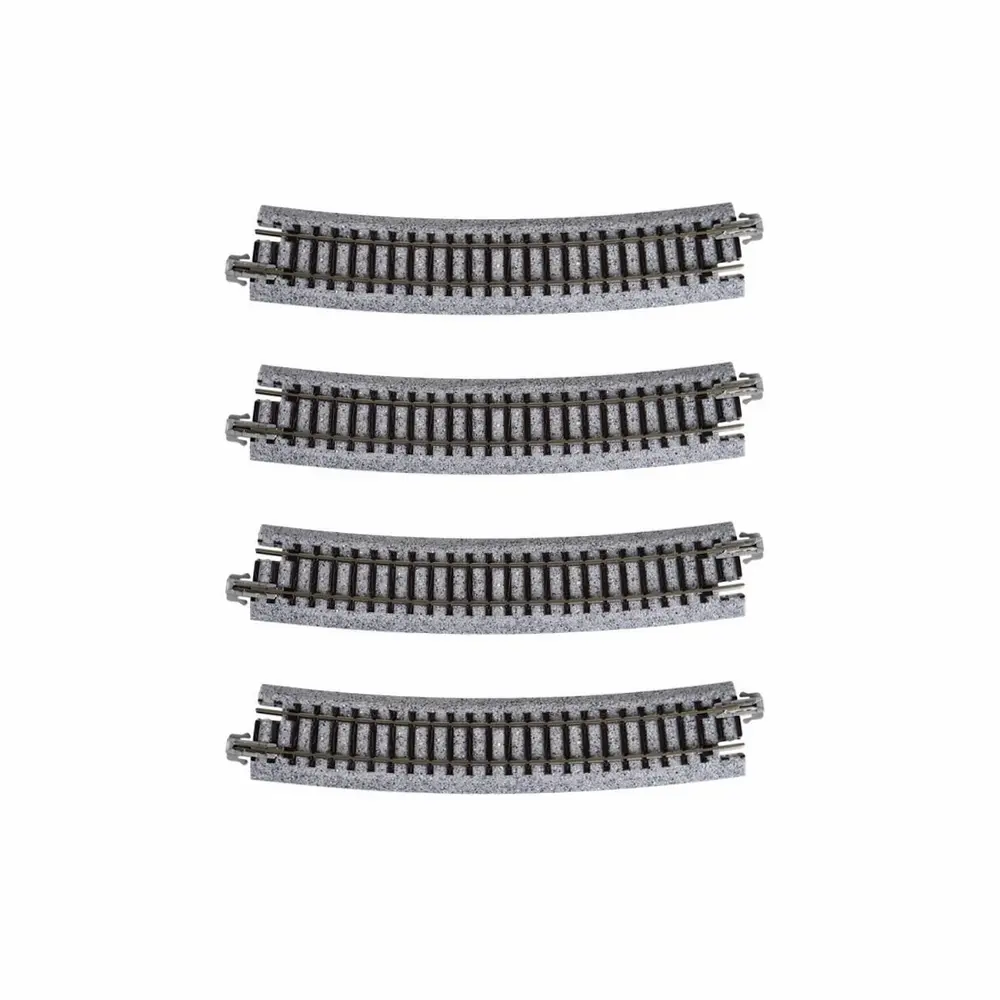

4 rails courbes Unitrack 481 mm 15° code 80 - Kato 20-160 - N 1/160 - 2R

4 rails courbes Kato Unitrack R481 mm 15° – Kato 20-160 – N 1/160 – Code 80

Réalisez des courbes de grand rayon sur votre réseau ferroviaire miniature à l’échelle N 1/160 avec ce lot de 4 rails courbes Kato Unitrack 20-160. Chaque section présente un rayon de courbure de 481 mm et un angle de 15°, permettant de créer des changements de direction progressifs et d’ajuster précisément la géométrie de votre réseau.

Référencés R481-15 par Kato, ces rails Code 80 disposent d’une plateforme avec ballast intégré et sont conçus pour s’intégrer au système modulaire Kato Unitrack.

Un grand rayon de 481 mm pour des courbes progressives

Avec un rayon de 481 mm, supérieur au rayon standard R315 de la gamme Kato Unitrack, ces sections permettent de concevoir des courbes plus larges sur les réseaux disposant de suffisamment d’espace.

Chaque rail couvre un angle de 15°. Il faut ainsi 24 sections R481-15 pour former un cercle complet de 360°. Les 4 rails contenus dans ce lot représentent une courbe totale de 60°.

Le rayon de courbure est mesuré depuis le centre de la voie.

Système Kato Unitrack avec ballast intégré

La gamme Kato Unitrack utilise une plateforme en plastique gris moucheté reproduisant le ballast. Cette base facilite la mise en place des voies tout en assurant leur maintien sur le réseau.

D’une largeur d’environ 25 mm, la plateforme permet de construire, modifier ou agrandir facilement un réseau de train miniature à l’échelle N. Les différentes sections de voie s’assemblent grâce aux connecteurs Unitrack, conçus pour maintenir l’alignement des rails et assurer leur continuité électrique.

Voie Code 80 pour réseau N 1/160

Ces rails sont conçus pour une voie N de 9 mm d’écartement. Leur profil Code 80 présente une hauteur d’environ 2,2 mm.

Le système est destiné à un fonctionnement en 2 rails à courant continu et peut être associé aux autres éléments compatibles de la gamme Kato Unitrack.

Une géométrie adaptée aux réseaux Unitrack

Kato propose plusieurs rayons de courbure afin d’offrir différentes possibilités lors de la conception d’un réseau. La géométrie de la gamme permet notamment de réaliser des voies parallèles avec un espacement de 33 mm.

Des éléments de viaduc courbes sont également proposés dans la gamme Kato pour concevoir des tracés surélevés selon la configuration du réseau.

Caractéristiques techniques

• Fabricant : Kato / Lemke
• Référence : Kato 20-160 / K20-160
• Gamme : Unitrack
• Code Kato : R481-15
• Type : rails courbes
• Échelle : N 1/160
• Écartement de voie : 9 mm
• Code de voie : Code 80
• Rayon de courbure : 481 mm
• Angle : 15° par rail
• Courbe totale du lot : 60°
• Nombre de sections pour un cercle complet : 24
• Hauteur du profil du rail : 2,2 mm
• Système : 2 rails
• Alimentation : courant continu
• Ballast : intégré
• Matière de la plateforme : plastique
• Largeur du lit de voie : environ 25 mm
• Hauteur du lit : 5 mm
• Hauteur totale : 7,3 mm
• Distance entre les traverses : 5 mm
• Raccordement : système Kato Unitrack
• Contenu : 4 rails courbes

Contenu du pack

• 4 rails courbes Kato Unitrack R481 mm – 15°

Pièces nécessaires et non incluses

Selon la configuration de votre réseau de modélisme ferroviaire, des éléments complémentaires peuvent être nécessaires :

• Rails droits ou courbes supplémentaires Kato Unitrack
• Aiguillages Kato Unitrack selon le plan de voies
• Alimentation électrique compatible avec un réseau N
• Câbles et connecteurs Kato Unitrack
• Module de commande ou centrale numérique selon votre installation
• Matériel roulant à l’échelle N
• Éléments de viaduc compatibles pour un éventuel tracé surélevé

Ce lot de 4 rails courbes Kato 20-160 R481-15 est particulièrement adapté à la création de courbes de grand rayon sur un réseau N 1/160. Il permet de compléter ou d’étendre facilement un tracé tout en profitant du ballast intégré et de la modularité du système Kato Unitrack.
