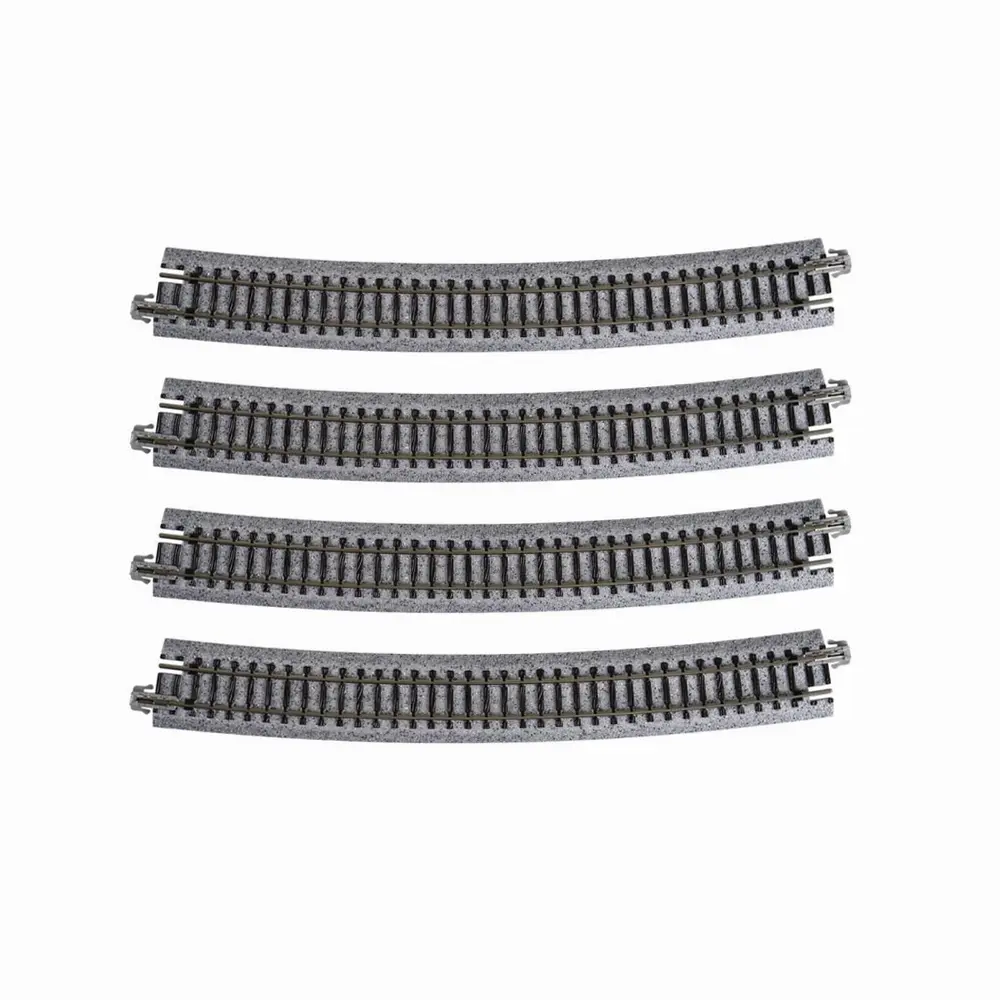

4 rails courbes Unitrack 718 mm 15° code 80 - Kato 20-150 - N 1/160 - 2R

4 rails courbes Kato Unitrack R718 mm 15° – Kato 20-150 – N 1/160 – Code 80

Réalisez de larges courbes progressives sur votre réseau ferroviaire miniature N 1/160 avec ce lot de 4 rails courbes Kato Unitrack 20-150. Chaque section possède un rayon de courbure de 718 mm et un angle de 15°, offrant une géométrie adaptée aux réseaux disposant de suffisamment d’espace pour aménager des courbes de grand rayon.

Référencés R718-15 par Kato, ces rails Code 80 disposent d’une plateforme avec ballast intégré et sont conçus pour s’intégrer au système modulaire Kato Unitrack.

Un rayon de 718 mm pour de larges courbes

Avec son rayon de 718 mm, cette référence permet de réaliser des changements de direction progressifs sur un réseau à l’échelle N. Ce grand rayon est particulièrement intéressant pour les tracés où l’espace disponible permet de privilégier des courbes plus ouvertes.

Chaque section couvre un angle de 15°. Il faut donc 24 rails R718-15 pour constituer un cercle complet de 360°.

Les 4 rails contenus dans ce lot permettent de réaliser une courbe totale de 60°.

Système Kato Unitrack avec ballast intégré

La gamme Kato Unitrack utilise une plateforme en plastique gris moucheté reproduisant le ballast. Cette conception permet de disposer directement d’un lit de voie régulier et facilite la construction, la modification ou l’extension d’un réseau de train miniature N.

La plateforme mesure environ 25 mm de largeur. Les sections de voie s’assemblent grâce aux connecteurs du système Unitrack, conçus pour maintenir l’alignement des rails et assurer leur continuité électrique.

Voie Code 80 à l’échelle N 1/160

Ces rails courbes sont destinés aux réseaux ferroviaires miniatures à l’échelle N 1/160 et présentent un écartement de voie de 9 mm.

Le profil Code 80 possède une hauteur d’environ 2,2 mm. Le système est prévu pour une exploitation en 2 rails à courant continu et peut être combiné avec les autres éléments compatibles de la gamme Kato Unitrack.

Une géométrie adaptée aux réseaux Unitrack

Kato propose différents rayons de courbure afin de faciliter la conception de tracés variés. La géométrie Unitrack permet notamment de créer des voies parallèles espacées de 33 mm en combinant les éléments appropriés de la gamme.

Des éléments de viaduc courbes sont également proposés par Kato pour concevoir des itinéraires surélevés selon le plan de réseau choisi.

Caractéristiques techniques

• Fabricant : Kato / Lemke
• Référence : Kato 20-150 / K20-150
• Gamme : Unitrack
• Code Kato : R718-15
• Type : rails courbes
• Échelle : N 1/160
• Écartement de voie : 9 mm
• Code de voie : Code 80
• Rayon de courbure : 718 mm
• Angle : 15° par rail
• Courbe totale du lot : 60°
• Nombre de sections pour un cercle complet : 24
• Hauteur du profil du rail : 2,2 mm
• Système : 2 rails
• Alimentation : courant continu
• Ballast : intégré
• Matière de la plateforme : plastique
• Largeur du lit de voie : environ 25 mm
• Hauteur du lit : 5 mm
• Hauteur totale : 7,3 mm
• Distance entre les traverses : 5 mm
• Raccordement : système Kato Unitrack
• Contenu : 4 rails courbes

Contenu du pack

• 4 rails courbes Kato Unitrack R718 mm – 15°

Pièces nécessaires et non incluses

Selon la configuration de votre réseau de modélisme ferroviaire, des éléments complémentaires peuvent être nécessaires :

• Rails droits ou courbes supplémentaires Kato Unitrack
• Aiguillages Kato Unitrack selon le plan de voies
• Connecteurs et câbles d’alimentation Unitrack
• Alimentation électrique compatible avec un réseau N
• Matériel roulant à l’échelle N
• Support ou plateau destiné à l’installation du réseau
• Éléments de viaduc compatibles pour un éventuel tracé surélevé

Ce lot de 4 rails courbes Kato 20-150 R718-15 est particulièrement adapté à la réalisation de courbes de grand rayon sur un réseau de modélisme ferroviaire N 1/160. Avec ses sections de 15°, son ballast intégré et sa compatibilité avec le système Kato Unitrack, il permet de construire ou d’étendre précisément votre tracé.
