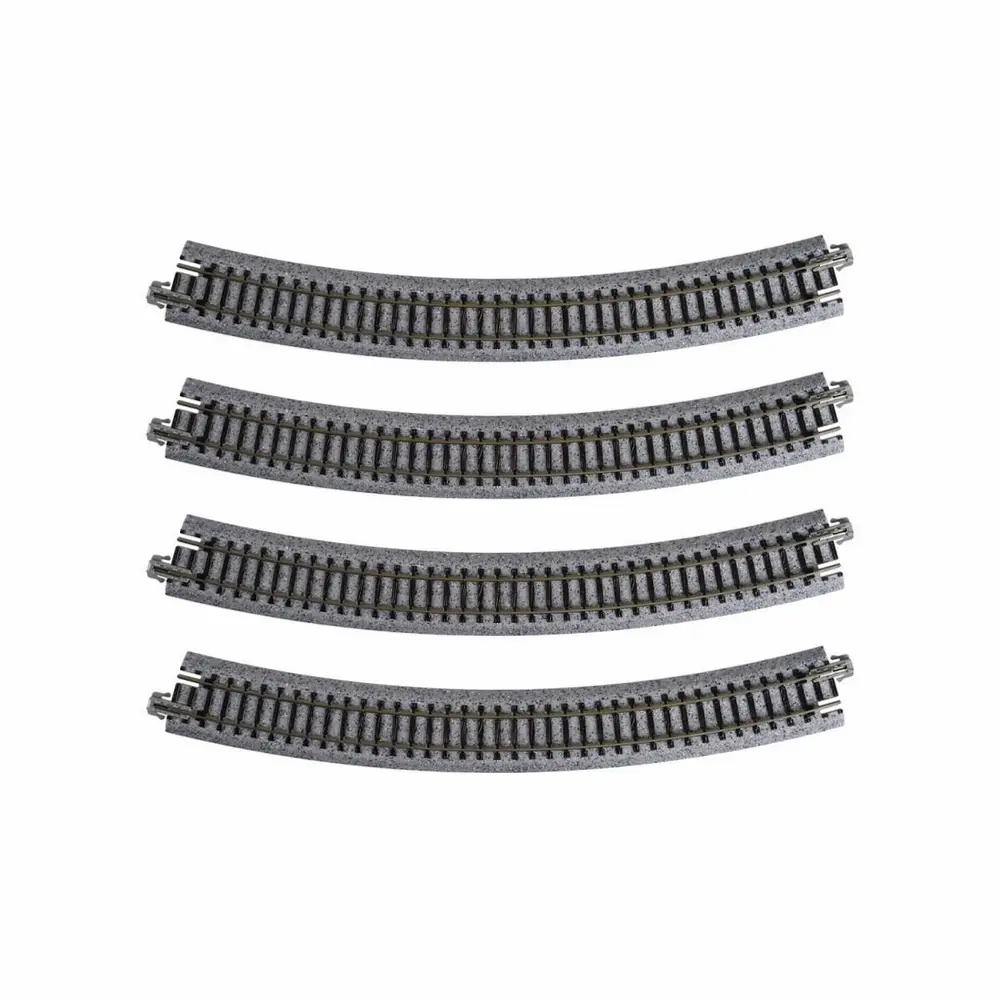

4 rails courbes Kato Unitrack R381 30° Code 80 – N 1/160 – Kato 20-140
Des courbes larges pour votre réseau ferroviaire à l’échelle N
Le Kato 20-140 est un lot de 4 rails courbes Unitrack R381-30 destiné à la construction de réseaux de modélisme ferroviaire à l’échelle N 1/160. Chaque élément possède un rayon de courbure de 381 mm et couvre un angle de 30°, permettant de créer des courbes régulières et relativement ouvertes sur votre réseau miniature.
Avec son rayon supérieur au R315 standard de la gamme Kato Unitrack, le R381-30 convient aux tracés disposant de davantage d’espace et permet de réaliser des courbes plus larges.
Rayon de 381 mm et angle de 30°
Chaque rail Kato Unitrack R381-30 représente une section courbe de 30° avec un rayon de 381 mm, mesuré depuis le centre de la voie.
Il faut 12 sections de 30° pour former un cercle complet de 360°. Les 4 rails contenus dans ce lot permettent donc de réaliser une courbe de 120° lorsqu’ils sont assemblés successivement.
Ces éléments peuvent également être utilisés individuellement ou combinés à d’autres sections de voie afin d’adapter la géométrie aux dimensions de votre réseau ferroviaire miniature.
Un rayon adapté aux tracés plus ouverts
Le rayon de 381 mm permet de concevoir des courbes plus ouvertes que les rayons inférieurs de la gamme Unitrack N. Cette géométrie est particulièrement intéressante lorsque les dimensions du réseau permettent de privilégier des changements de direction moins serrés.
Elle peut notamment être utilisée pour la circulation de rames voyageurs et de matériel roulant long, sous réserve de respecter les recommandations de rayon minimum propres à chaque modèle.
Le système de voie Kato Unitrack
La gamme Kato Unitrack associe la voie à une plateforme intégrée en plastique élastique présentant une finition grise mouchetée à grain fin. Cette conception facilite l’installation des voies et évite d’avoir à ajouter une semelle de ballast séparée pour assembler le tracé.
Les sections se raccordent à l’aide de connecteurs enfichables assurant à la fois leur maintien mécanique et la continuité électrique. Le réseau peut ainsi être assemblé, démonté ou modifié selon la configuration recherchée.
La plateforme mesure environ 25 mm de large et 5 mm de haut, pour une hauteur totale annoncée de 7,3 mm avec le rail.
Voie Code 80 pour réseau N 2 rails
Les rails courbes Kato 20-140 utilisent une voie Code 80, avec une hauteur de profil de 2,2 mm. L’écartement de 9 mm correspond à la voie utilisée pour le modélisme ferroviaire à l’échelle N.
Ces éléments sont destinés à un réseau 2 rails en courant continu et s’intègrent à la gamme de voies Kato Unitrack N.
Une géométrie adaptée aux voies parallèles
La gamme Kato Unitrack propose plusieurs rayons permettant de construire des tracés parallèles avec un entraxe de 33 mm. Le rayon R381 se situe ainsi 33 mm au-dessus du R348, ce qui permet d’intégrer ces géométries dans la conception de certaines courbes à voies parallèles.
Cette modularité permet de développer progressivement un réseau en combinant différents éléments de voie Unitrack.
Caractéristiques techniques
- Fabricant : Kato
- Référence : 20-140 / K20-140
- Code Kato : R381-30
- Gamme : Unitrack
- Échelle : N 1/160
- Type : rails courbes
- Code de voie : Code 80
- Écartement : 9 mm
- Système : 2 rails, courant continu
- Rayon de courbure : 381 mm
- Angle par rail : 30°
- Nombre de rails dans le lot : 4
- Angle total avec les 4 rails : 120°
- Nombre de sections nécessaires pour former un cercle complet : 12
- Hauteur du profil du rail : 2,2 mm
- Largeur de la plateforme : 25 mm
- Hauteur de la plateforme : 5 mm
- Hauteur totale : 7,3 mm
- Distance entre les traverses : 5 mm
- Matière de la plateforme : plastique élastique
- Finition de la plateforme : grise mouchetée à grain fin
- Entraxe indiqué pour les voies parallèles : 33 mm
Contenu du lot
- 4 rails courbes Kato Unitrack R381-30
- Rayon de 381 mm
- Angle de 30° par section
- Angle total de 120° avec les 4 rails assemblés
Pièces nécessaires et non incluses
Selon la configuration de votre réseau, des éléments complémentaires peuvent être nécessaires :
- Rails droits, rails courbes ou aiguillages Kato Unitrack N pour compléter le tracé
- Rails R381-30 supplémentaires pour prolonger la courbe
- 8 rails R381-30 supplémentaires pour obtenir les 12 sections nécessaires à un cercle complet de 360°
- Alimentation et système de commande adaptés à un réseau N 2 rails en courant continu
Les 4 rails courbes Kato Unitrack 20-140 R381-30 permettent de créer des courbes relativement larges sur un réseau ferroviaire N 1/160. Leur rayon de 381 mm, leur angle de 30° et leur voie Code 80 en font des éléments adaptés à la construction de tracés Unitrack réguliers et modulaires.
