Description

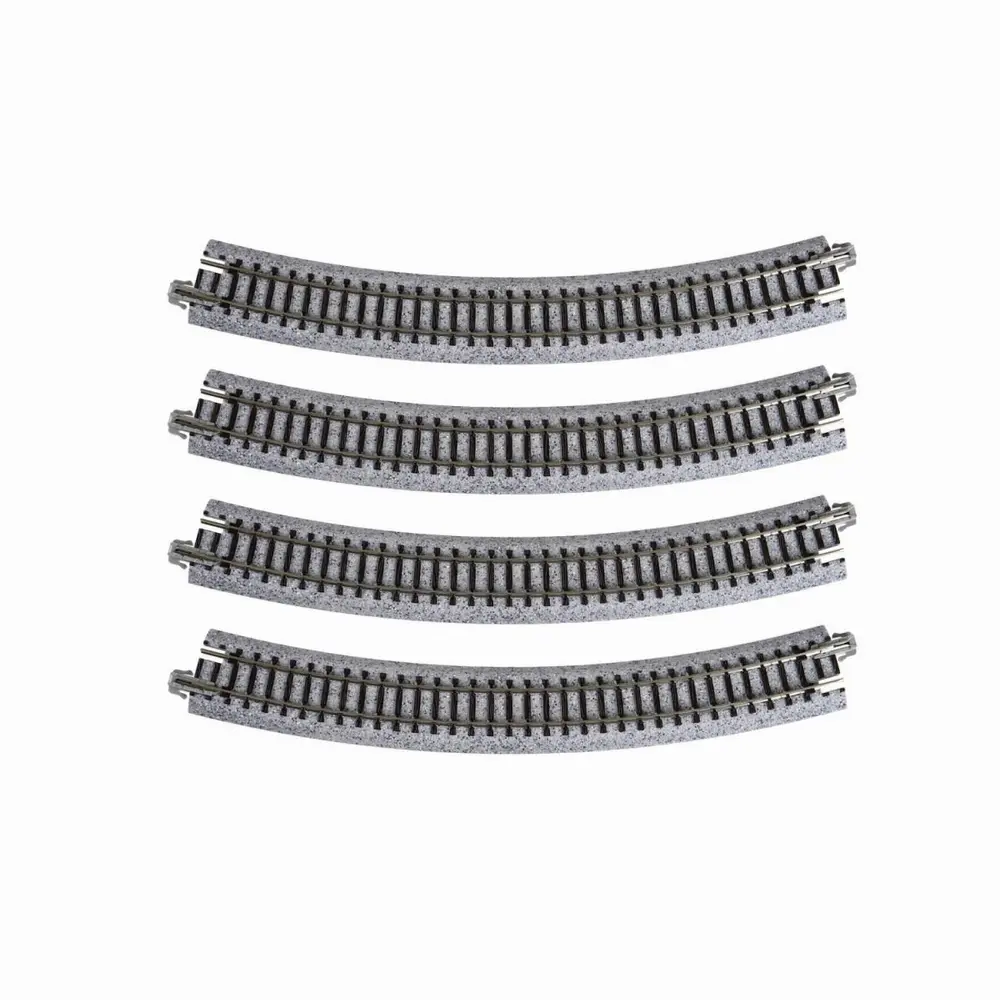

4 rails courbes Kato Unitrack R348 30° Code 80 – N 1/160 – Kato 20-130
Des rails courbes de 348 mm pour construire votre réseau ferroviaire N
Le Kato 20-130 est un lot de 4 rails courbes Unitrack R348-30 destiné aux réseaux de modélisme ferroviaire à l’échelle N 1/160. Chaque élément possède un rayon de courbure de 348 mm et couvre un angle de 30°, une géométrie adaptée à la création de courbes régulières sur un réseau miniature.
Avec un rayon supérieur au R315 standard de la gamme Kato Unitrack, ces rails permettent notamment de réaliser des courbes plus ouvertes tout en conservant la modularité du système de voie Kato.
Rayon de 348 mm et angle de 30°
Chaque rail Kato Unitrack R348-30 représente une courbe de 30° avec un rayon de 348 mm, mesuré depuis le centre de la voie.
Il faut 12 sections de 30° pour réaliser un cercle complet de 360°. Les 4 rails contenus dans ce lot permettent donc de constituer une courbe de 120° lorsqu’ils sont assemblés successivement.
Cette géométrie peut également être utilisée par sections afin d’adapter précisément les changements de direction aux dimensions et à la configuration de votre réseau N.
Le système de voie Kato Unitrack
Les rails Kato Unitrack sont installés sur une plateforme intégrée en plastique avec une finition grise mouchetée à grain fin. Cette conception facilite la mise en place des voies sans nécessiter la pose préalable d’une semelle de ballast séparée.
Les différents éléments s’assemblent à l’aide de connecteurs enfichables assurant leur liaison mécanique et leur connexion électrique. Le système permet ainsi de construire, démonter ou modifier plus facilement le tracé d’un réseau ferroviaire miniature.
La plateforme présente une largeur d’environ 25 mm et une hauteur de 5 mm, pour une hauteur totale annoncée de 7,3 mm avec le profil du rail.
Voie Code 80 pour réseau N 2 rails
Les rails courbes Kato 20-130 utilisent une voie Code 80 avec une hauteur de profil de 2,2 mm. Leur écartement de 9 mm correspond à la voie utilisée pour le modélisme ferroviaire à l’échelle N 1/160.
Ils sont conçus pour un réseau 2 rails en courant continu et s’intègrent au système de voie Kato Unitrack N.
Une géométrie adaptée aux voies parallèles
La gamme Kato Unitrack propose différents rayons de courbure permettant de concevoir des tracés variés. Un entraxe de 33 mm peut être obtenu pour le routage de voies parallèles avec les éléments adaptés de la gamme.
Le rayon R348 constitue notamment le rayon immédiatement supérieur au R315, soit une différence de 33 mm, ce qui permet de les employer dans la conception de certaines courbes parallèles.
Caractéristiques techniques
- Fabricant : Kato
- Référence : 20-130 / K20-130
- Code Kato : R348-30
- Gamme : Unitrack
- Échelle : N 1/160
- Type : rails courbes
- Code de voie : Code 80
- Écartement : 9 mm
- Système : 2 rails, courant continu
- Rayon de courbure : 348 mm
- Angle par rail : 30°
- Nombre de rails dans le lot : 4
- Angle total avec les 4 rails : 120°
- Nombre de sections nécessaires pour former un cercle complet : 12
- Hauteur du profil du rail : 2,2 mm
- Largeur de la plateforme : 25 mm
- Hauteur de la plateforme : 5 mm
- Hauteur totale : 7,3 mm
- Distance entre les traverses : 5 mm
- Matière de la plateforme : plastique
- Entraxe indiqué pour les voies parallèles : 33 mm
Contenu du lot
- 4 rails courbes Kato Unitrack R348-30
- Rayon de 348 mm
- Angle de 30° par section
- Angle total de 120° avec les 4 éléments assemblés
Pièces nécessaires et non incluses
Selon le tracé que vous souhaitez réaliser, des éléments complémentaires peuvent être nécessaires :
- Rails droits, courbes ou aiguillages Kato Unitrack N pour compléter le réseau
- Rails R348-30 supplémentaires pour prolonger la courbe
- 8 rails R348-30 supplémentaires pour obtenir les 12 sections nécessaires à un cercle complet de 360°
- Alimentation et système de commande adaptés à un réseau N 2 rails en courant continu
Les 4 rails courbes Kato Unitrack 20-130 R348-30 permettent de créer des courbes de 348 mm de rayon sur un réseau ferroviaire N 1/160. Leur angle de 30°, leur voie Code 80 et leur géométrie compatible avec le système Unitrack en font des éléments pratiques pour construire ou faire évoluer un tracé miniature.
| Filtres | |
|---|---|
| Échelle | N : 1/160 |
| Système d'exploitation | 2 Rails - Courant continu |
| Rayon (en mm) | 348 |
| Largeur ou profondeur (en mm) | 25 |
| Angle (degrés) | 30 |
| Code voie | 80 |
| Matière | Maillechort, Plastique |
| Couleur | Argent, Gris, Noir |
| Ballast | Avec |
| Nombre de pièces | 4 |
