Description

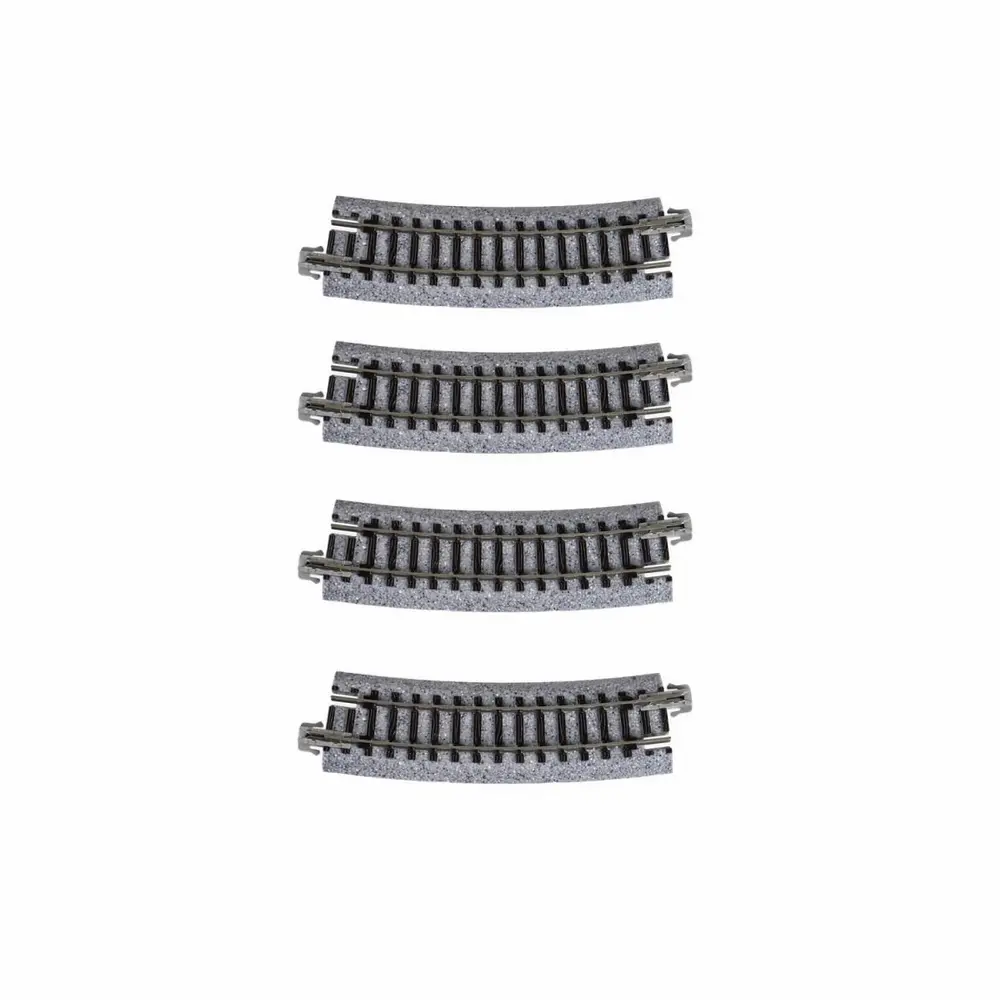

4 rails courbes Kato Unitrack R315 mm 15° – Kato 20-121 – N 1/160 – Code 80
Réalisez des courbes régulières sur votre réseau ferroviaire miniature à l’échelle N 1/160 avec ce lot de 4 rails courbes Kato Unitrack 20-121. Chaque section possède un rayon de 315 mm et un angle de 15°, permettant de construire des courbes progressives ou d’ajuster précisément la géométrie d’un tracé existant.
Le rayon R315 mm constitue le rayon standard utilisé par Kato pour les voies courbes Unitrack à l’échelle N. Ces rails Code 80 bénéficient également d’une plateforme avec ballast intégré pour une mise en place simple sur le réseau.
Courbe R315 mm avec angle de 15°
Chaque rail forme un angle de 15° avec un rayon de courbure de 315 mm, mesuré depuis le centre de la voie. Cette géométrie permet d’aménager des changements de direction progressifs et de compléter précisément différentes configurations de voies.
Il faut 24 sections R315-15 pour constituer un cercle complet de 360°. Avec les 4 rails présents dans ce lot, vous pouvez donc réaliser une courbe totale de 60°.
Système Kato Unitrack avec ballast intégré
La gamme Kato Unitrack repose sur une plateforme en plastique gris moucheté reproduisant le ballast. Cette conception facilite la pose des voies et permet de construire, modifier ou agrandir rapidement un réseau de train miniature à l’échelle N.
La plateforme mesure environ 25 mm de largeur. Les sections de voie s’assemblent à l’aide des Unijoiners Kato, qui assurent le raccordement et l’alignement entre les différents éléments.
Voie Code 80 à l’échelle N 1/160
Ces rails sont destinés aux réseaux ferroviaires miniatures N 1/160 avec un écartement de voie de 9 mm. Le profil Code 80 possède une hauteur d’environ 2,2 mm.
Les rails en alliage nickel-argent assurent la conductivité électrique nécessaire à l’alimentation des locomotives. Le système est prévu pour un fonctionnement en 2 rails à courant continu.
Un élément polyvalent pour concevoir votre réseau Unitrack
La gamme Kato propose plusieurs rayons de courbure permettant de concevoir des tracés parallèles avec un espacement de 33 mm entre les voies. Les éléments Unitrack peuvent ainsi être combinés pour créer différentes configurations de réseau.
Des éléments de viaduc courbes sont également disponibles dans la gamme Kato pour la réalisation de tracés surélevés compatibles.
Caractéristiques techniques
- Fabricant : Kato / Lemke
- Référence : Kato 20-121 / K20-121
- Gamme : Unitrack
- Type : rails courbes
- Rayon de courbure : 315 mm
- Angle : 15° par rail
- Courbe totale du lot : 60°
- Nombre de sections pour un cercle complet : 24
- Échelle : N 1/160
- Écartement de voie : 9 mm
- Code de voie : Code 80
- Hauteur du profil du rail : 2,2 mm
- Rails : alliage nickel-argent
- Système : 2 rails
- Alimentation : courant continu
- Ballast : intégré
- Matière de la plateforme : plastique
- Largeur du lit de voie : environ 25 mm
- Hauteur du lit : 5 mm
- Hauteur totale : 7,3 mm
- Distance entre les traverses : 5 mm
- Raccordement : Unijoiners
- Contenu : 4 rails courbes
Contenu du pack
- 4 rails courbes Kato Unitrack R315 mm – 15°
- Unijoiners installés pour le raccordement des sections
Pièces nécessaires et non incluses
Selon la configuration de votre réseau de modélisme ferroviaire, des éléments complémentaires peuvent être nécessaires :
- Rails droits ou courbes supplémentaires Kato Unitrack
- Aiguillages Kato Unitrack selon le tracé souhaité
- Alimentation compatible avec un réseau N à courant continu
- Câbles feeders et éléments de connexion électrique
- Matériel roulant à l’échelle N
- Éléments de viaduc compatibles pour un éventuel tracé surélevé
Ce lot de 4 rails courbes Kato 20-121 R315-15 permet de construire, compléter ou modifier précisément un réseau de modélisme ferroviaire N 1/160, tout en profitant du ballast intégré et de la modularité du système Kato Unitrack.
| Filtres | |
|---|---|
| Échelle | N : 1/160 |
| Système d'exploitation | 2 Rails - Courant continu |
| Rayon (en mm) | 315 |
| Largeur ou profondeur (en mm) | 25 |
| Angle (degrés) | 15 |
| Code voie | 80 |
| Matière | Maillechort, Plastique |
| Couleur | Argent, Gris, Noir |
| Ballast | Avec |
| Nombre de pièces | 4 |
