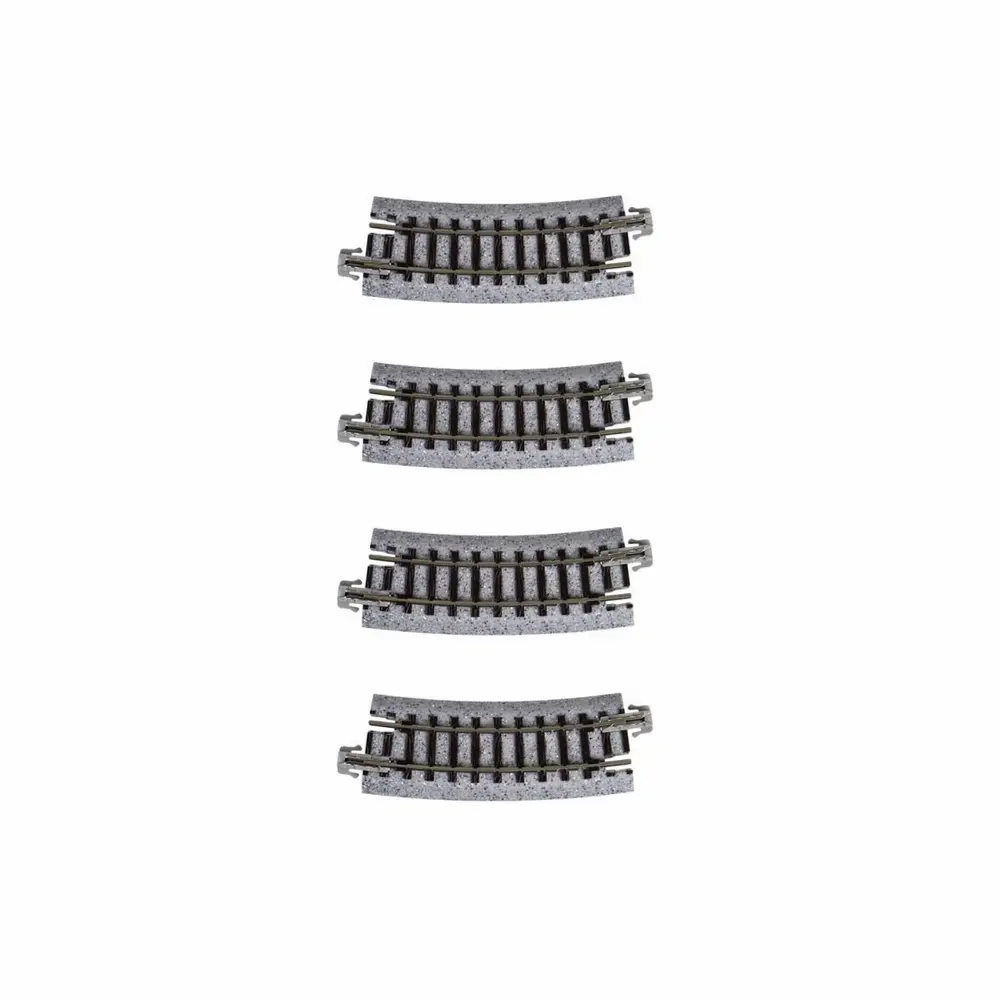

4 rails courbes Kato Unitrack R249 15° Code 80 – N 1/160 – Kato 20-101
Des rails courbes de 15° pour concevoir précisément votre réseau N
Le Kato 20-101 est un lot de 4 rails courbes Unitrack R249-15 destiné à la construction d’un réseau de modélisme ferroviaire à l’échelle N 1/160. Chaque section possède un rayon de courbure de 249 mm et un angle de 15°, permettant de créer progressivement des courbes et d’adapter précisément la géométrie du tracé.
Grâce à leur angle relativement faible, ces rails sont particulièrement utiles pour compléter une courbe existante ou réaliser des changements de direction précis sur un réseau ferroviaire miniature N.
Rayon de 249 mm et angle de 15°
Chaque rail Kato Unitrack R249-15 couvre un angle de 15° avec un rayon de 249 mm mesuré depuis le centre de la voie.
Il faut 24 sections de 15° pour former un cercle complet de 360°. Le lot comprenant 4 rails permet également de réaliser une section courbe totalisant 60° lorsqu’ils sont assemblés les uns à la suite des autres.
Le rayon R249 fait partie des différents rayons proposés par Kato pour adapter la géométrie d’un réseau N à l’espace disponible et au tracé recherché.
Le système de voie Kato Unitrack
La gamme Kato Unitrack utilise une plateforme intégrée en plastique avec une finition grise mouchetée à grain fin. Celle-ci assure le maintien de la voie et facilite l’installation des différents éléments sur le réseau miniature.
Les rails s’assemblent à l’aide de connecteurs enfichables assurant à la fois la liaison mécanique entre les sections et la continuité électrique. Cette conception permet également de démonter ou de modifier plus facilement le tracé lorsque la configuration du réseau évolue.
La plateforme présente une largeur d’environ 25 mm, une hauteur de 5 mm et une hauteur totale avec le rail de 7,3 mm.
Voie Code 80 pour réseau N 2 rails
Les rails courbes Kato 20-101 sont équipés d’une voie Code 80, avec une hauteur de profil de rail de 2,2 mm. L’écartement de 9 mm correspond à la voie utilisée pour le modélisme ferroviaire à l’échelle N.
Ces rails sont prévus pour un système 2 rails en courant continu et s’intègrent à la gamme de voies Kato Unitrack N.
Caractéristiques techniques
- Fabricant : Kato
- Référence : 20-101 / K20-101
- Code Kato : R249-15
- Gamme : Unitrack
- Échelle : N 1/160
- Type : rails courbes
- Code de voie : Code 80
- Écartement : 9 mm
- Système : 2 rails, courant continu
- Rayon de courbure : 249 mm
- Angle par rail : 15°
- Nombre de rails dans le lot : 4
- Angle total des 4 rails : 60°
- Nombre de sections pour former un cercle complet : 24
- Hauteur du profil du rail : 2,2 mm
- Largeur de la plateforme : 25 mm
- Hauteur de la plateforme : 5 mm
- Hauteur totale : 7,3 mm
- Distance entre les traverses : 5 mm
- Matière de la plateforme : plastique
- Entraxe indiqué pour les voies parallèles : 33 mm
Contenu du lot
- 4 rails courbes Kato Unitrack R249-15
- Rayon de 249 mm
- Angle de 15° par section
Pièces nécessaires et non incluses
Selon la configuration souhaitée pour votre réseau, des éléments complémentaires peuvent être nécessaires :
- Rails droits, rails courbes ou aiguillages Kato Unitrack N pour compléter le tracé
- Sections supplémentaires R249-15 si vous souhaitez prolonger la courbe
- Alimentation et système de commande adaptés à un réseau N 2 rails en courant continu
Les 4 rails courbes Kato Unitrack 20-101 R249-15 permettent de construire ou d’ajuster avec précision les courbes d’un réseau ferroviaire N 1/160. Leur rayon de 249 mm, leur angle de 15° et leur voie Code 80 en font des éléments adaptés à la conception de tracés Unitrack modulaires et compacts.
| Filtres | |
|---|---|
| Échelle | N : 1/160 |
| Système d'exploitation | 2 Rails - Courant continu |
| Rayon (en mm) | 249 |
| Largeur ou profondeur (en mm) | 25 |
| Angle (degrés) | 15 |
| Code voie | 80 |
| Matière | Maillechort, Plastique |
| Couleur | Argent, Gris, Noir |
| Ballast | Avec |
| Nombre de pièces | 4 |
