Description
4 rails courbes Unitrack R249 249 mm 45° Code 80 Kato 20-100 – N 1/160 – 2 rails

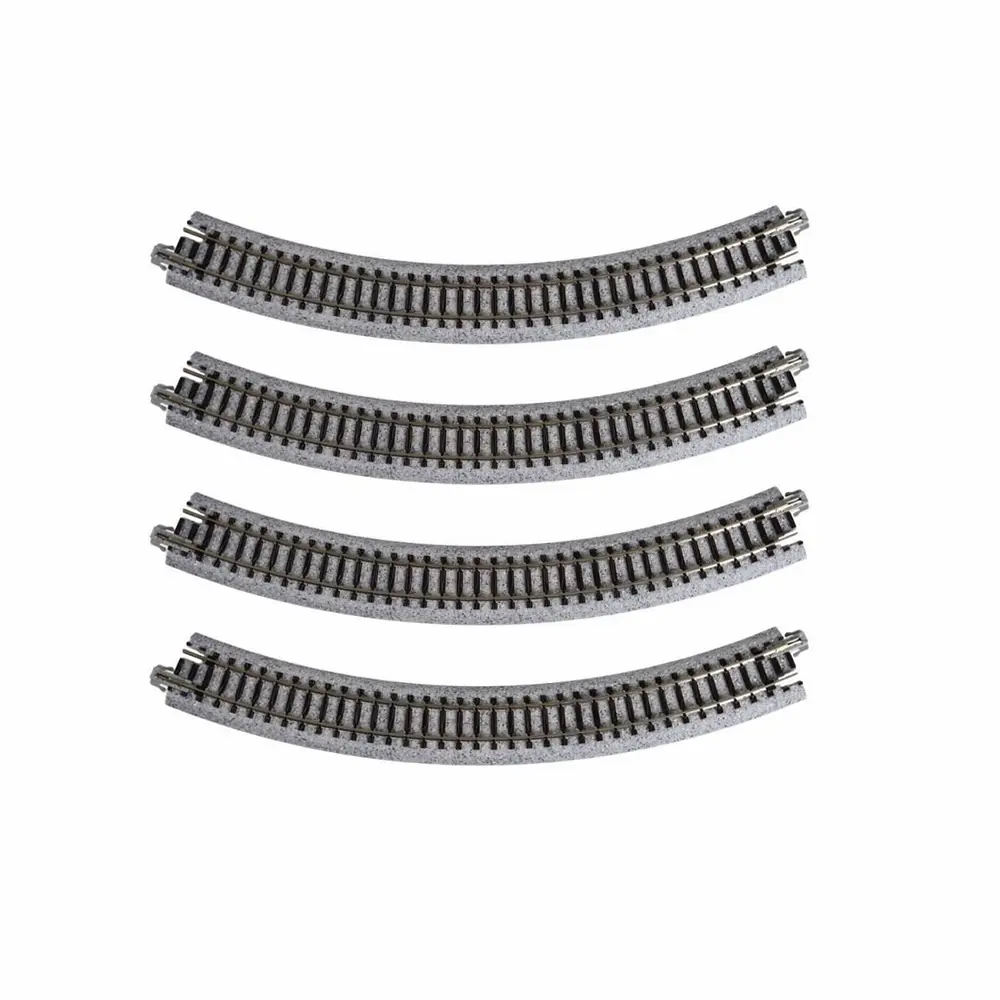

Le Kato 20-100 R249-45 est un lot de 4 rails courbes Unitrack conçu pour réaliser des courbes sur un réseau ferroviaire miniature à l’échelle N 1/160. Chaque élément possède un rayon de 249 mm et un angle de 45°, permettant de construire rapidement des portions courbes régulières et compactes.
Ces rails Code 80 sont intégrés à une base ballastée et font partie du système Kato Unitrack N, reconnu pour son principe d’assemblage par connecteurs enfichables. Ils peuvent être associés aux autres éléments Unitrack compatibles pour construire, modifier ou agrandir un réseau miniature.
Une courbe R249 de 45° pour les réseaux à l’échelle N
Avec leur rayon de 249 mm, ces rails courbes permettent de créer des virages adaptés aux dimensions réduites des réseaux ferroviaires à l’échelle N. Leur angle de 45° permet de construire une courbe importante avec relativement peu d’éléments.
La géométrie R249-45 nécessite 8 sections de 45° pour former un cercle complet de 360°. Ce coffret comprenant quatre rails, deux lots Kato 20-100 permettent donc de disposer des huit éléments nécessaires à la réalisation d’un cercle complet.
Système Kato Unitrack avec ballast intégré
Les rails Kato Unitrack associent la voie à une plateforme ballastée en plastique. Cette base grise mouchetée mesure environ 25 mm de large et contribue à maintenir une géométrie régulière lors de l’installation du réseau.
Les différents éléments sont reliés à l’aide du système de connexion Unitrack. Les connecteurs assurent à la fois l’alignement mécanique des sections de voie et la continuité électrique nécessaire à la circulation des trains miniatures.
Cette conception convient aussi bien à la réalisation d’un réseau permanent qu’à des configurations de voies amenées à être assemblées ou modifiées.
Rail Code 80 pour voie N de 9 mm
Le Kato 20-100 utilise un profil Code 80, d’une hauteur d’environ 2,2 mm. L’écartement de la voie est de 9 mm, correspondant à l’échelle N.
La plateforme ballastée présente une largeur d’environ 25 mm, une hauteur de 5 mm et une hauteur totale annoncée de 7,3 mm avec la voie.
Caractéristiques techniques
- Fabricant : Kato
- Référence : 20-100
- Code Kato : R249-45
- Type : rails courbes
- Rayon : R249
- Rayon de courbure : 249 mm
- Arc / angle : 45° par rail
- Échelle : N 1/160
- Écartement : 9 mm
- Profil du rail : Code 80
- Hauteur du profil : environ 2,2 mm
- Système de voie : Kato Unitrack
- Système électrique : 2 rails
- Largeur de la plateforme : environ 25 mm
- Hauteur de la plateforme : environ 5 mm
- Hauteur totale : environ 7,3 mm
- Espacement des traverses : environ 5 mm
- Matière de la plateforme : plastique
- Nombre de pièces : 4
- Nombre de sections pour un cercle complet : 8
Contenu
- 4 rails courbes Kato Unitrack R249-45, rayon de 249 mm, angle de 45°
Pièces nécessaires et non incluses
Selon la configuration souhaitée pour votre réseau de modélisme ferroviaire, des éléments complémentaires peuvent être nécessaires :
- 4 rails R249-45 supplémentaires pour former un cercle complet de 360°
- Rails droits, courbes, aiguillages et autres éléments Kato Unitrack N nécessaires au tracé
- Éléments d’alimentation électrique compatibles avec le système Kato Unitrack
- Matériel roulant à l’échelle N compatible avec un rayon de 249 mm
Le lot de 4 rails courbes Kato 20-100 R249-45 constitue une solution pratique pour créer des courbes compactes sur un réseau ferroviaire miniature N 1/160. Leur rayon de 249 mm, leur angle de 45°, leur profil Code 80 et leur plateforme ballastée intégrée permettent de développer facilement un tracé avec le système Kato Unitrack.
| Filtres | |
|---|---|
| Échelle | N : 1/160 |
| Système d'exploitation | 2 Rails - Courant continu |
| Rayon (en mm) | 249 |
| Angle (degrés) | 45 |
| Code voie | 80 |
| Matière | Maillechort, Plastique |
| Couleur | Argent, Gris, Noir |
| Ballast | Avec |
| Nombre de pièces | 4 |
