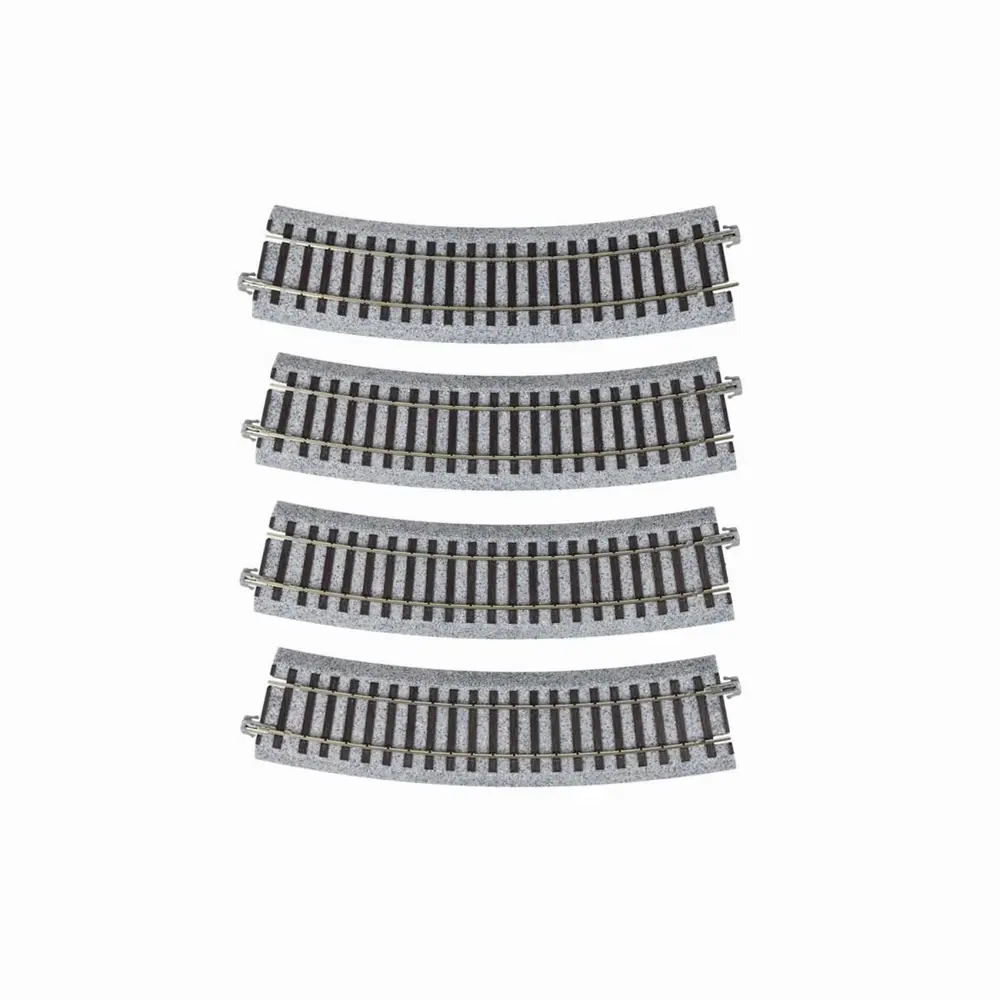

4 rails courbes Kato Unitrack R430 22,5° Code 83 – HO 1/87 – Kato 2-260
Des rails courbes compacts pour optimiser votre réseau ferroviaire HO
Le Kato 2-260 est un lot de 4 rails courbes Unitrack R430-22.5 destiné à la construction de réseaux de modélisme ferroviaire à l’échelle HO 1/87. Chaque section présente un rayon de courbure de 430 mm et un angle de 22,5°, une géométrie adaptée à la création de courbes relativement serrées lorsque l’espace disponible est limité.
Ces rails peuvent notamment être utilisés pour concevoir des réseaux HO compacts, des embranchements, des zones de manœuvre ou différentes sections du tracé nécessitant un rayon réduit.
Rayon de 430 mm et angle de 22,5°
Chaque rail Kato Unitrack R430-22.5 couvre un angle de 22,5° avec un rayon de 430 mm.
Il faut 16 sections de 22,5° pour réaliser un cercle complet de 360°. Les 4 rails contenus dans ce lot permettent donc de constituer une courbe de 90° lorsqu’ils sont assemblés successivement.
Les éléments peuvent également être répartis à différents endroits du réseau afin d’adapter précisément les changements de direction à la configuration du tracé.
Une géométrie adaptée aux espaces limités
Le rayon de 430 mm permet d’intégrer une courbe HO dans des zones où un rayon plus important occuperait trop de place. Cette caractéristique est particulièrement intéressante pour optimiser la surface disponible sur un réseau miniature.
Pour les locomotives, voitures ou wagons de grande longueur, il est recommandé de vérifier le rayon minimum de courbure accepté par chaque modèle avant de concevoir le tracé définitif.
Le système de voie Kato Unitrack HO
Les rails Kato Unitrack associent la voie à une plateforme ballastée intégrée. Cette conception facilite la mise en place des différentes sections et permet de construire ou de modifier rapidement la géométrie du réseau.
Les éléments sont conçus pour s’emboîter entre eux afin d’assurer leur maintien mécanique ainsi que la continuité électrique de la voie. Ils peuvent être combinés avec les autres éléments compatibles de la gamme Kato Unitrack HO pour développer progressivement le tracé.
Voie Code 83 pour réseau HO 2 rails
Les rails courbes Kato 2-260 utilisent une voie Code 83 et sont destinés à un réseau HO 2 rails en courant continu.
L’association du rayon R430 et de sections de 22,5° permet de disposer d’une géométrie modulaire pour la réalisation de courbes sur un réseau ferroviaire miniature HO.
Caractéristiques techniques
- Fabricant : Kato
- Référence : 2-260 / K2-260
- Code Kato : R430-22.5
- Gamme : Unitrack
- Échelle : HO 1/87
- Type : rails courbes
- Code de voie : Code 83
- Système : 2 rails, courant continu
- Rayon de courbure : 430 mm
- Angle par rail : 22,5°
- Nombre de rails dans le lot : 4
- Angle total avec les 4 rails : 90°
- Nombre de sections nécessaires pour former un cercle complet : 16
- Plateforme : ballast intégré
- Utilisation : tracés compacts, embranchements, zones de manœuvre et sections disposant d’un espace limité
Contenu du lot
- 4 rails courbes Kato Unitrack R430-22.5
- Rayon de 430 mm
- Angle de 22,5° par section
- Angle total de 90° avec les 4 éléments assemblés
Pièces nécessaires et non incluses
Selon la configuration de votre réseau ferroviaire miniature, des éléments complémentaires peuvent être nécessaires :
- Rails droits ou autres rails courbes Kato Unitrack HO pour compléter le tracé
- Aiguillages Kato Unitrack pour la réalisation d’embranchements ou de faisceaux de voies
- 12 rails R430-22.5 supplémentaires pour obtenir les 16 sections nécessaires à un cercle complet de 360°
- Alimentation et système de commande adaptés à un réseau HO 2 rails en courant continu
- Matériel roulant compatible avec un rayon de courbure de 430 mm
Les 4 rails courbes Kato Unitrack 2-260 R430-22.5 permettent de créer des courbes compactes sur un réseau ferroviaire HO 1/87. Leur rayon de 430 mm, leur angle de 22,5°, leur voie Code 83 et leur plateforme ballastée intégrée facilitent la conception d’un tracé modulaire dans les zones où l’espace disponible est limité.
| Filtres | |
|---|---|
| Échelle | HO : 1/87 |
| Système d'exploitation | 2 Rails - Courant continu |
| Rayon (en mm) | 430 |
| Angle (degrés) | 22.5 |
| Code voie | 83 |
| Matière | Maillechort, Plastique |
| Couleur | Argent, Gris, Noir |
| Ballast | Avec |
| Nombre de pièces | 4 |
