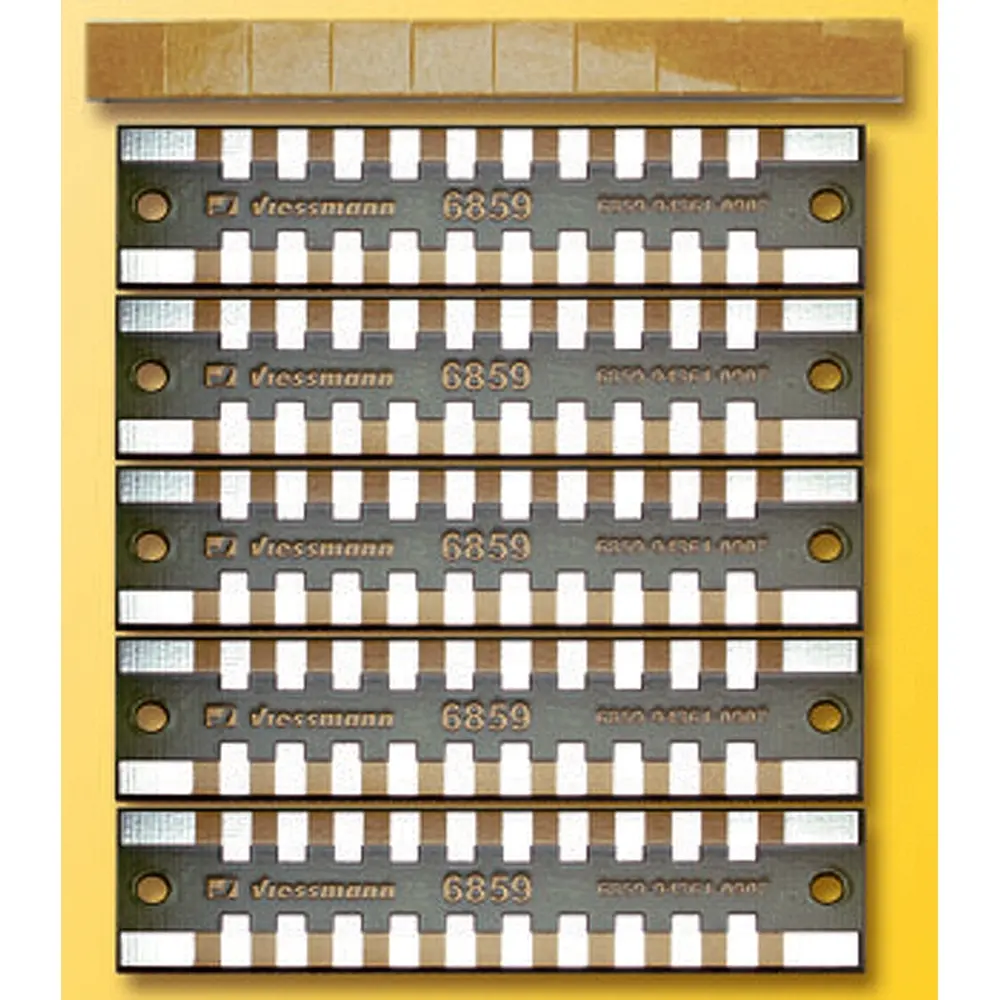

5 distributeurs à souder bipolaires Viessmann 6859 – Distribution électrique jusqu’à 10 A
Le lot de distributeurs à souder bipolaires Viessmann 6859 est conçu pour faciliter la distribution du courant sur un réseau ferroviaire miniature. Particulièrement pratique pour raccorder plusieurs accessoires électriques, comme des lampadaires ou d’autres éléments d’éclairage, il permet d’organiser proprement le câblage sous la maquette.
Le set comprend 5 distributeurs à 2 pôles, chacun disposant d’une face arrière autocollante facilitant sa fixation.
Distribution du courant vers plusieurs accessoires
Le Viessmann 6859 permet de répartir une alimentation électrique vers plusieurs équipements. Les fils d’alimentation peuvent être soudés aux languettes prévues à cet effet, tandis que les différents fils de distribution sont raccordés aux points de soudure.
Il est possible de souder jusqu’à 10 fils de distribution par pôle, ce qui facilite le raccordement de plusieurs accessoires à une même alimentation.
Possibilité de poursuivre les fils d’alimentation
La conception de ces distributeurs permet également de continuer les fils d’alimentation à l’autre extrémité. Plusieurs points de distribution peuvent ainsi être intégrés au câblage du réseau en fonction de la configuration de l’installation.
Cette solution est particulièrement adaptée à la distribution électrique de plusieurs éléments d’éclairage sur une maquette ferroviaire.
Fixation autocollante pour une installation pratique
Chaque distributeur dispose d’une face arrière autocollante. Il peut ainsi être fixé à l’emplacement souhaité, notamment sous le plateau du réseau, sans nécessiter de système de fixation supplémentaire indiqué par le fabricant.
Cette conception facilite l’organisation et le regroupement des différents raccordements électriques.
Caractéristiques techniques
Marque : Viessmann
Référence : 6859
Type : distributeur à souder / PCB de distribution
Nombre de pôles : 2
Conditionnement : 5 pièces
Capacité : jusqu’à 10 fils de distribution par pôle
Raccordement : par soudure
Fixation : face arrière autocollante
Courant total maximal : 10 A
Fonction : distribution de l’alimentation électrique
Possibilité de prolongement : continuité des fils d’alimentation à l’autre extrémité
Utilisation : câblage d’éclairages et autres accessoires électriques de modélisme ferroviaire
Pièces nécessaires et non incluses
Pour utiliser ces distributeurs à souder, il convient de prévoir selon l’installation :
Fils d’alimentation électrique
Fils de connexion vers les accessoires à alimenter
Fer à souder et matériel de soudure adaptés
Alimentation électrique compatible avec les équipements raccordés
Le lot de 5 distributeurs bipolaires Viessmann 6859 constitue ainsi une solution pratique pour centraliser et répartir le courant sur un réseau ferroviaire miniature, avec jusqu’à 10 raccordements de distribution par pôle et un courant total maximal de 10 A.
