Description

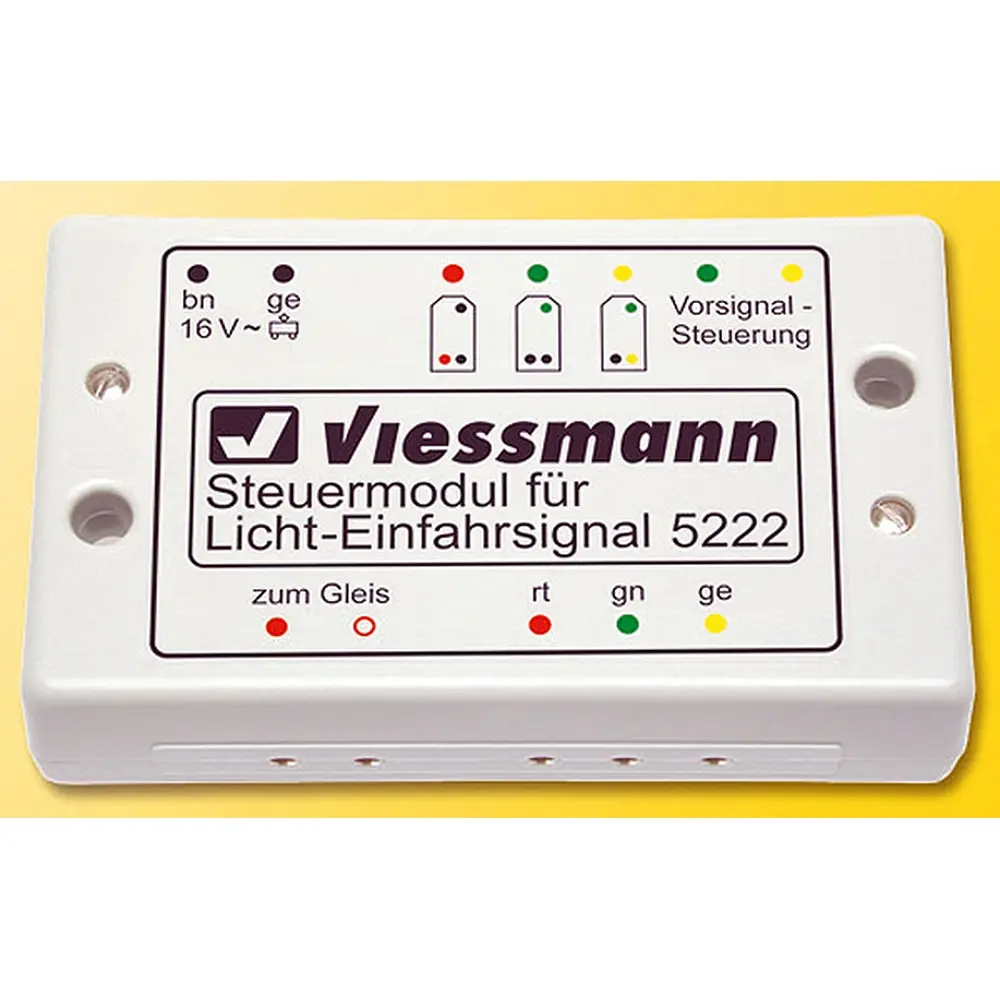

Module de commande pour signal lumineux d’entrée Viessmann 5222 – Signaux à 3 aspects
Le module de commande Viessmann 5222 est conçu pour piloter les signaux lumineux d’entrée à trois aspects sur un réseau ferroviaire miniature. Il permet de reproduire les trois aspects de signalisation Hp0, Hp1 et Hp2, tout en assurant une commutation fluide des différents états du signal.
Utilisable avec les signaux lumineux compatibles des échelles 0 à Z, ce module constitue une solution adaptée pour automatiser la signalisation ferroviaire miniature et agir simultanément sur la circulation des trains.
Commande des trois aspects Hp0, Hp1 et Hp2
Le Viessmann 5222 permet de gérer les trois aspects d’un signal lumineux d’entrée :
Hp0
Hp1
Hp2
Le passage entre les différents aspects s’effectue avec une commutation fluide, permettant de reproduire plus fidèlement le fonctionnement de la signalisation sur un réseau miniature.
Le module n’est pas prévu pour les signaux à multiplexage.
Contact intégré pour commander la circulation des trains
En plus de la gestion du signal lumineux, le module dispose d’un contact intégré pour la commande des trains. Lorsque le signal indique l’arrêt, la section de voie située en amont peut être mise hors tension.
Cette fonction permet d’associer directement l’état de la signalisation à la circulation du train sur la section concernée.
Plusieurs possibilités de commande
Le module Viessmann 5222 peut recevoir ses ordres depuis différents équipements du réseau. Il peut notamment être commandé avec le pupitre universel à boutons-poussoirs Viessmann 5546, mais également par un bouton unique, des aiguillages, des contacts de voie ou un décodeur magnétique numérique.
Une sortie supplémentaire permet également de commander un signal distant par l’intermédiaire du module de commande Viessmann 5220.
Caractéristiques techniques
Marque : Viessmann
Référence : 5222
Type : module de commande pour signal lumineux d’entrée
Signalisation : signaux lumineux à 3 aspects
Aspects commandés : Hp0, Hp1 et Hp2
Échelles compatibles : 0 à Z
Signaux à multiplexage : non compatibles
Commutation : transition fluide des aspects du signal
Contact de commande des trains : intégré
Fonction d’arrêt : mise hors tension de la voie en amont lorsque le signal indique l’arrêt
Commande compatible : pupitre Viessmann 5546, bouton unique, aiguillages, contacts de voie ou décodeur magnétique numérique
Sortie supplémentaire : commande d’un signal distant via le module Viessmann 5220
Pièces nécessaires et non incluses
Selon la configuration du réseau et le mode de commande choisi, les éléments suivants peuvent être nécessaires :
Signal lumineux d’entrée à trois aspects compatible
Pupitre de commande Viessmann 5546, si ce mode de commande est retenu
Bouton, aiguillage, contact de voie ou décodeur magnétique numérique, selon l’installation
Module de commande Viessmann 5220 pour la commande d’un signal distant
Le module de commande Viessmann 5222 permet ainsi d’intégrer la gestion des signaux lumineux d’entrée à trois aspects à un réseau de train miniature, tout en associant la signalisation à la commande de la circulation des trains.
