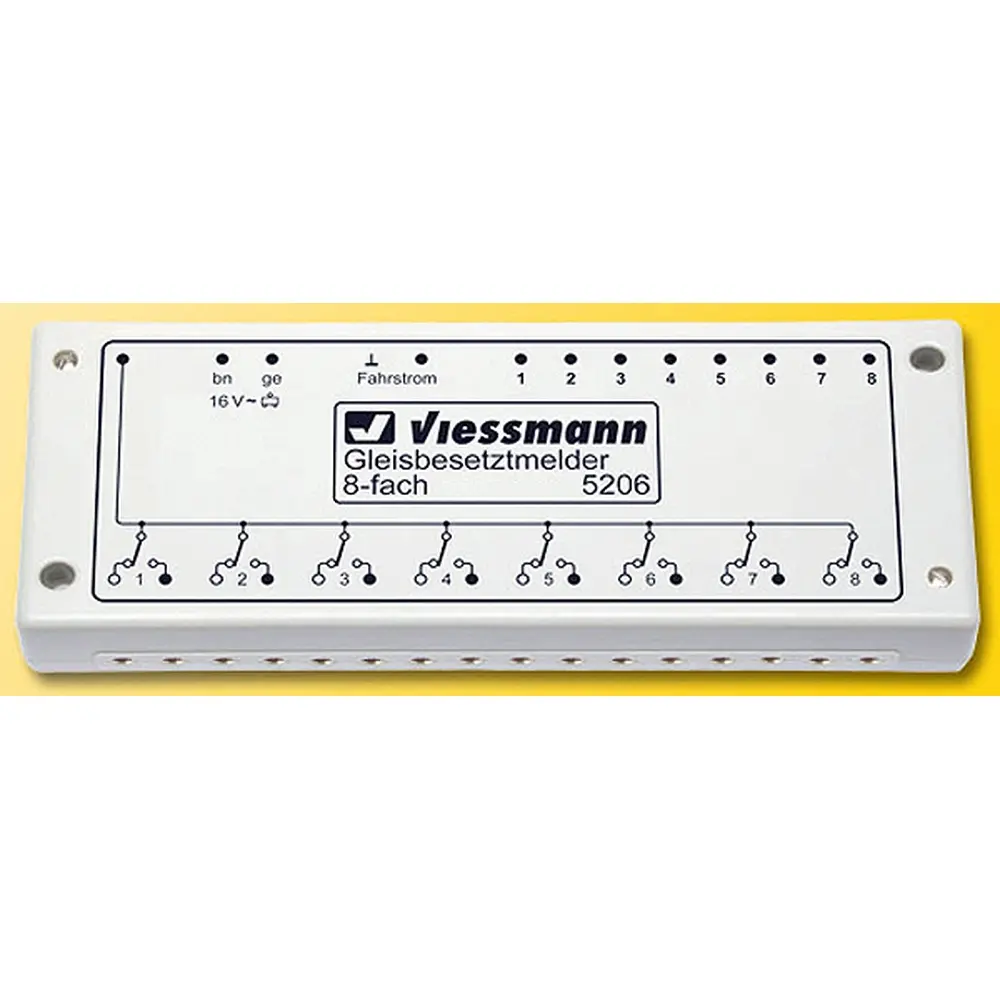

Détecteur d’occupation de voie - Viessmann 5206 - HO 1/87

Détecteur d’occupation de voie 8 sections Viessmann 5206 – Analogique et digital

Le détecteur d’occupation de voie Viessmann 5206 est un module électronique conçu pour surveiller et gérer jusqu’à 8 sections de voie isolées sur un réseau ferroviaire miniature. Il détecte la présence des véhicules par leur consommation de courant et peut être utilisé avec des installations fonctionnant en courant continu, alternatif ou digital.

Ses différentes sorties permettent de transmettre l’état d’occupation des sections à des modules de rétrosignalisation ou de commander différents équipements du réseau.

Surveillance de 8 sections de voie

Le Viessmann 5206 permet de contrôler simultanément 8 zones de voie isolées. Les sorties peuvent être raccordées directement aux sections concernées afin de détecter les véhicules présents sur celles-ci.

Ce principe permet d’intégrer la détection d’occupation des voies à différents automatismes et systèmes de rétrosignalisation d’un réseau de train miniature.

Compatible avec les réseaux analogiques et digitaux

Le détecteur est compatible avec les installations utilisant des tensions AC, DC et digitales. Cette polyvalence permet de l’intégrer à différentes configurations électriques de réseaux ferroviaires miniatures.

Les informations d’occupation peuvent ensuite être exploitées par différents modules ou accessoires compatibles.

Connexion aux modules de rétrosignalisation, relais et accessoires

Les sorties du Viessmann 5206 peuvent notamment être raccordées à différents équipements de commande et de signalisation, parmi lesquels :

• Modules de rétrosignalisation, notamment Viessmann 5217

• Relais Viessmann 5207, 5551 et 5552

• Signaux avec contacts de fin de course

• Aiguillages avec contacts de fin de course

• LED

• Ampoules

Cette connectivité permet d’utiliser la détection d’occupation pour réaliser différentes fonctions de contrôle et d’automatisation sur le réseau.

Retour d’information même après une coupure de courant

Le détecteur d’occupation Viessmann 5206 assure une alimentation spécifique de la voie. Cette conception permet de conserver un retour d’information sur l’occupation même après certaines interruptions de l’alimentation, par exemple lors de la remise à zéro du transformateur ou à la suite d’un court-circuit.

Cette fonction est particulièrement utile lorsque la détection des véhicules doit rester exploitable par le système de gestion du réseau.

Caractéristiques techniques

• Marque : Viessmann

• Référence : 5206

• Type : détecteur d’occupation / détecteur de présence sur rail

• Nombre de sections surveillées : 8

• Principe de détection : consommation de courant

• Compatibilité électrique : courant continu, courant alternatif et digital

• Compatibilité : tensions numériques AC et DC

• Charge maximale des sorties : 3 A

• Charge maximale de l’ensemble du module : 4,5 A

• Connexions possibles : modules de rétrosignalisation, relais, signaux, aiguillages, LED et lampes

• Fonction supplémentaire : retour d’information sur l’occupation même après certaines coupures d’alimentation

• Utilisation : surveillance et automatisation des voies d’un réseau ferroviaire miniature

Pièces nécessaires et non incluses

Pour exploiter le détecteur d’occupation Viessmann 5206, il convient de prévoir selon la configuration du réseau :

• Sections de voie isolées et câblage électrique adapté

• Alimentation compatible avec l’installation

• Module de rétrosignalisation, si une remontée d’information vers un système compatible est souhaitée

• Relais, signaux, aiguillages, LED ou lampes, selon les automatismes à réaliser

Le Viessmann 5206 permet ainsi de mettre en place une détection d’occupation sur 8 sections de voie, avec une utilisation possible sur les réseaux analogiques comme digitaux et des possibilités de raccordement à de nombreux équipements de commande et de rétrosignalisation.
