Gabarit pour pose des poteaux et mâts - Viessmann 4397 - N 1/160

Gabarit de pose pour poteaux et mâts de caténaire Viessmann 4397 – N 1/160

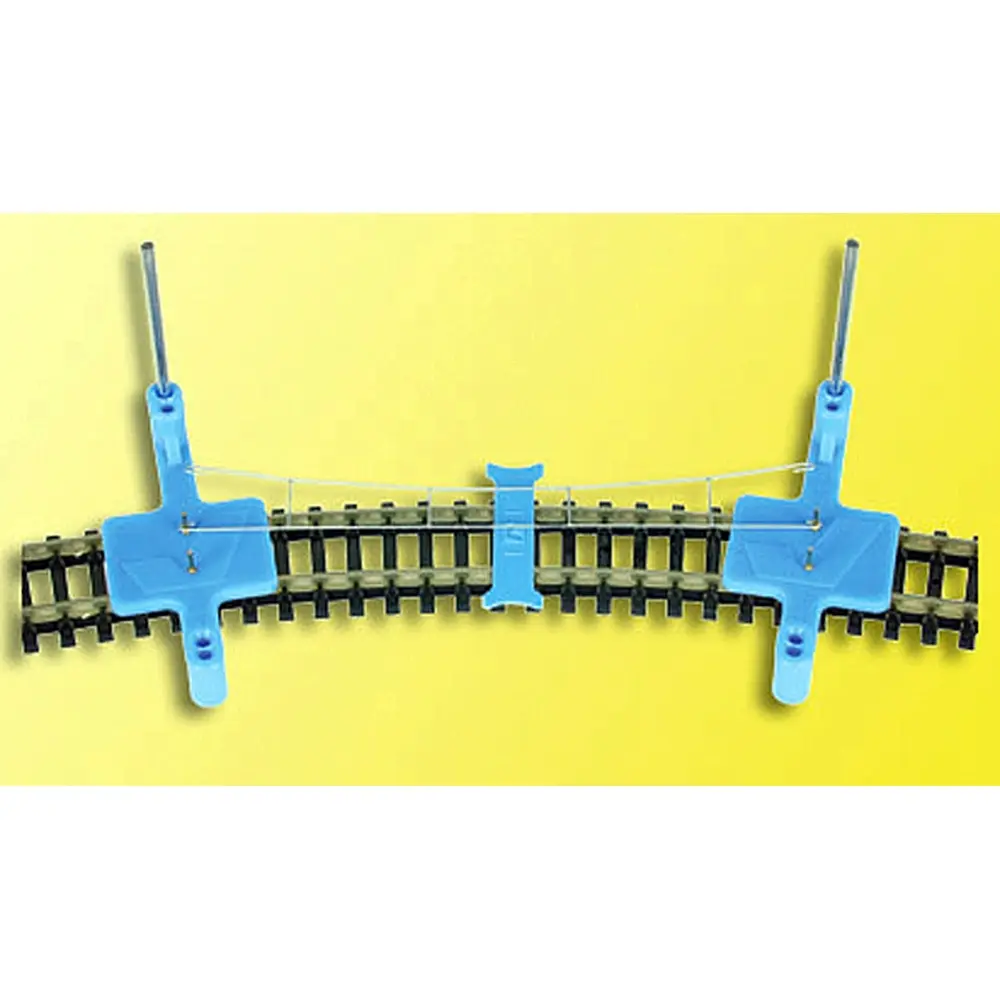

Le gabarit de pose Viessmann 4397 est un outil conçu pour faciliter le positionnement des poteaux et mâts de caténaire sur un réseau ferroviaire miniature à l’échelle N 1/160. Il permet de déterminer la position correcte des mâts et de contrôler la distance entre le fil de caténaire et le milieu de la voie.

Particulièrement utile lors de l’installation d’une ligne aérienne, ce positionneur aide à obtenir un alignement adapté du fil de contact par rapport à la voie.

Positionnement des mâts de caténaire à l’échelle N

Le Viessmann 4397 permet de vérifier facilement la position des poteaux et mâts lors de la pose d’une caténaire N. Il constitue notamment une aide pour déterminer leur emplacement dans les zones courbes du réseau.

Le contrôle de la position des mâts contribue à maintenir le fil de caténaire correctement placé par rapport au centre de la voie.

Contrôle de la déviation du fil de contact

Le gabarit comprend également une jauge de déviation du fil de contact. Celle-ci permet de vérifier l’écart du fil de caténaire par rapport au milieu de la voie et d’effectuer les ajustements nécessaires lors de l’installation.

Ce contrôle permet de conserver le pantographe en contact avec le fil de caténaire, y compris lorsque le tracé de la voie nécessite un positionnement spécifique du fil de contact.

Un outil pratique pour la pose d’une caténaire N

Destiné aux réseaux de train miniature à l’échelle N 1/160, le Viessmann 4397 permet de contrôler deux paramètres essentiels lors du montage : la position des mâts et celle du fil de contact par rapport à la voie.

Il facilite ainsi la préparation et le réglage d’une installation de caténaire pour réseau ferroviaire miniature N.

Caractéristiques techniques

• Marque : Viessmann

• Référence : 4397

• Type : gabarit / positionneur de mât de caténaire

• Échelle : N 1/160

• Fonction principale : détermination et contrôle de la position des mâts

• Contrôle : distance entre le fil de caténaire et le milieu de la voie

• Accessoire intégré : jauge de déviation du fil de contact

• Utilisation : pose des poteaux et mâts de caténaire

• Application : voies droites et zones courbes d’un réseau miniature

• Objectif : maintenir le contact du pantographe avec le fil de caténaire

Pièces nécessaires et non incluses

Pour utiliser ce gabarit dans le cadre de l’installation d’une ligne aérienne, il convient de prévoir selon la configuration du réseau :

• Poteaux ou mâts de caténaire à l’échelle N

• Fil de caténaire compatible

• Accessoires de fixation et autres composants de caténaire nécessaires à l’installation

Le gabarit de pose Viessmann 4397 est ainsi un accessoire de montage utile pour installer et régler une caténaire N au 1/160, en contrôlant précisément la position des mâts et la déviation du fil de contact par rapport au centre de la voie.
