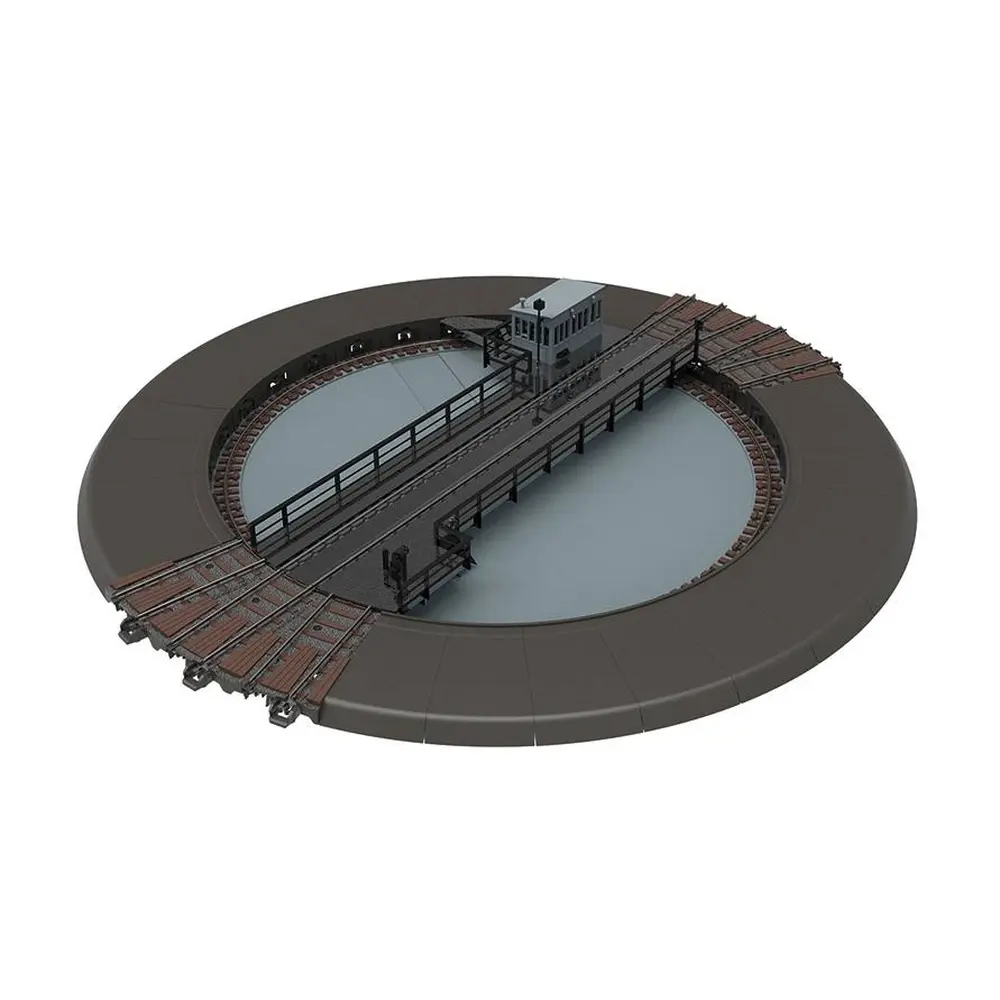

Plaque tournante diamètre 278mm et longueur du pont 236 mm - Trix 66861 - HO 1/87 - Voie C

Plaque tournante Trix 66861 – Rotation motorisée pour réseau miniature, compatible DCC et mfx

Optimisez la gestion de votre dépôt ferroviaire miniature avec la plaque tournante motorisée Trix 66861, idéale pour les réseaux HO. Conçue pour une intégration réaliste et fonctionnelle, cette plaque tournante permet un positionnement précis de vos locomotives sur un maximum de 30 voies de raccordement (avec extension). Son moteur intégré, pilotable en mode numérique (DCC/mfx) ou en exploitation analogique, assure une rotation fluide et bidirectionnelle.

Caractéristiques techniques

• Diamètre de la fosse (hors voies) : 278 mm

• Diamètre total avec deux voies opposées : 382 mm

• Longueur du pont tournant : 236 mm

• Type de pont : Type unifié DB 23 m (reproduction réaliste)

• Angle modulaire de départ : 12° (compatible voie C)

• Mode d’exploitation : Analogique (via pupitre réf. 72760) ou numérique (Mobile Station 2 / Central Station 2 ou 3 – non fournies)

• Rotation : gauche/droite, avec inversion de polarité programmable selon la position

• Connexion à la voie : alimentation en courant traction via le pont tournant

• Extension possible : jusqu’à 30 voies de raccordement avec le kit complémentaire réf. 66871

Installation et montage

• Prévue pour une intégration encastrée dans le plateau du réseau. Le plateau doit être percé avec un orifice circulaire de 288 mm de diamètre minimum et une profondeur de 38 mm.

• Le montage s’effectue sans contrainte et sans niveau : la plaque doit rester flottante.

• Six équerres de fixation sont fournies pour un positionnement précis du pont dans l’ouverture.

• Une fois les voies raccordées, la plaque tournante peut être commandée directement via une centrale numérique ou un pupitre (en mode analogique).

• Le raccordement électrique doit être réalisé selon les indications du manuel (signal et alimentation voie).

Exploitation numérique et analogique

• Adresse DCC prédéfinie : 225

• Rotation possible dans les deux sens (horaire / antihoraire), avec arrêt automatique sur la voie de destination sélectionnée

• Prise en charge de l'inversion de polarité automatique entre certains éléments (voies 8 et 9 notamment)

• Compatible avec les systèmes mfx, la plaque tournante peut être enregistrée et contrôlée depuis une Central Station (CS2/CS3) avec l’adresse appropriée

• Indications sonores intégrées (bip normal, erreur, confirmation de programmation)

• En mode analogique, le pupitre de commande réf. 72760 permet d'accéder à des fonctions de base (rotation, arrêt, présélection)

Compléments et accessoires disponibles

• Coffret de base : livré avec 2 x 3 voies de raccordement

• Extension réf. 66871 : permet d’ajouter jusqu’à 30 voies de raccordement totales

• Segments de bordure amovibles : adaptables pour un schéma de voie personnalisé

• Élément terminal réf. 62001 : à ajouter selon le plan de voie souhaité

• Rotonde Märklin réf. 72886 : compatible pour une implantation réaliste à côté de la plaque tournante

Entretien

La plaque tournante Trix 66861 est conçue pour une utilisation durable sans entretien particulier. Elle est destinée à une utilisation en intérieur, dans un environnement protégé.

Points forts pour votre réseau miniature

• Intégration facile dans tous types de réseaux HO

• Reproduction réaliste du pont tournant DB 23 m

• Utilisation intuitive avec Mobile Station 2, Central Station 2/3

• Possibilité d’exploitation analogique avec pupitre dédié

• Idéal pour les dépôts de locomotives, avec une gestion efficace des mouvements

Optimisez votre dépôt ferroviaire miniature avec la plaque tournante Trix 66861, un élément essentiel pour une exploitation réaliste et fluide de vos locomotives sur réseau digital ou analogique.
