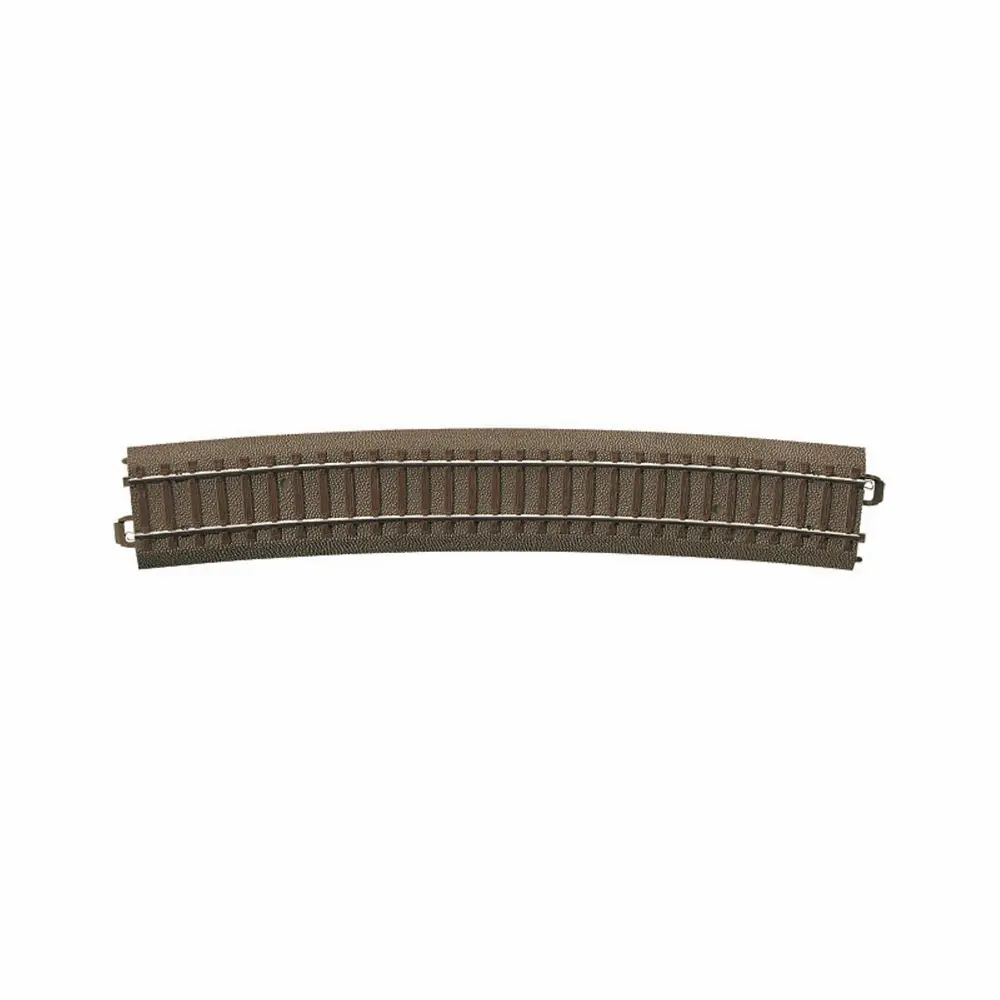

Rail courbe R9 1114,6 mm 12,1° code 83 voie C - Trix 62912 - HO 1/87 - 2R

Rail courbe R9 1114,6 mm 12,1° Code 83 voie C Trix 62912 – H0 1/87 – 2 rails

Le rail courbe R9 Trix 62912 est un élément de voie C Trix avec ballast conçu pour réaliser des courbes à très grand rayon sur un réseau de modélisme ferroviaire H0 à l'échelle 1/87. Il présente un rayon R9 de 1114,6 mm, un angle de 12,1° et une longueur de 234 mm.

Ce rail possède une fonction particulière dans la géométrie de la voie Trix : il peut servir de contre-courbe pour les aiguillages à grand rayon Trix 62711 et 62712, afin de revenir à une voie parallèle. Son grand rayon permet également de créer des portions de ligne légèrement incurvées.

Une contre-courbe pour les grands aiguillages Trix

Le Trix 62912 complète les aiguillages élancés à grand rayon 62711 et 62712. Placé après la branche déviée de l'aiguillage, il permet de réaliser une contre-courbe afin de retrouver une orientation parallèle.

Cette géométrie est particulièrement intéressante pour concevoir des faisceaux de voies, des voies d'évitement ou différentes configurations de gare sur un réseau ferroviaire miniature H0.

Un rayon R9 pour réaliser des courbes très larges

Avec son rayon de 1114,6 mm, le rail Trix 62912 ne se limite pas à son utilisation comme contre-courbe d'aiguillage. Il convient également à la réalisation de lignes principales légèrement incurvées.

Son faible angle de 12,1° permet d'introduire progressivement une courbe dans le tracé tout en conservant un rayon particulièrement large.

Voie C Trix avec ballast intégré

Le rail Trix 62912 appartient au système de voie C Trix H0, qui intègre directement le ballast à chaque élément. La voie présente une largeur de 40 mm avec ballast.

La reproduction du ballast, des traverses et des éléments de fixation contribue à l'aspect ferroviaire de la voie tout en facilitant son installation sur le réseau.

Connexion par clic pour un montage rapide

La voie C Trix utilise un système de connexion par clic permettant d'assembler rapidement les différents éléments de voie. Les connexions sont conçues pour assurer à la fois la stabilité mécanique des sections assemblées et la continuité électrique.

Ce principe facilite également le démontage et permet d'utiliser les rails aussi bien sur un réseau permanent que pour une installation temporaire sur une table ou au sol.

Profilé Code 83 en maillechort

Le rail courbe Trix 62912 dispose d'un profilé Code 83 d'environ 2,1 mm de hauteur. Ce profil bas contribue à restituer une apparence réaliste de la voie ferrée à l'échelle H0.

Les profilés de rails sont réalisés en maillechort, un matériau adapté aux voies de modélisme ferroviaire et facilitant leur entretien.

Compatible avec le matériel roulant H0 aux normes NEM

Cette voie courbe R9 Trix Code 83 est compatible avec le matériel roulant H0 équipé de roues conformes aux normes NEM. Elle peut être utilisée avec différents types de véhicules ferroviaires miniatures compatibles : locomotives, autorails, locotracteurs, voitures voyageurs et wagons.

Le Trix 62912 est destiné aux réseaux H0 alimentés en courant continu à 2 rails.

Alimentation électrique discrète sous la voie

Les connexions destinées à l'alimentation électrique sont placées sous chaque élément de voie. Les fils d'alimentation peuvent être raccordés aux languettes de contact afin de distribuer le courant à différents endroits du réseau.

Cette disposition permet de conserver les raccordements électriques sous la voie pour une installation plus discrète.

Raccordement avec une voie Code 83 existante

Pour l'extension d'un réseau H0 2 rails utilisant une voie conventionnelle Code 83, la voie C Trix peut être raccordée grâce au rail adaptateur Trix 62951.

Cet élément permet d'assurer la transition entre les deux systèmes et d'intégrer progressivement des éléments de voie Trix C à un réseau existant.

Caractéristiques techniques du rail Trix 62912

• Fabricant : Trix
• Référence : 62912
• Échelle : H0 1/87
• Type : rail courbe R9 / contre-courbe
• Système : voie C Trix avec ballast
• Rayon : 1114,6 mm
• Angle : 12,1°
• Longueur : 234 mm
• Largeur avec ballast : 40 mm
• Profilé : Code 83
• Hauteur du profilé : environ 2,1 mm
• Profilés de rails : maillechort
• Alimentation : courant continu
• Système électrique : 2 rails
• Connexion : système par clic
• Compatible avec le matériel roulant H0 conforme aux normes NEM
• Contre-courbe pour les aiguillages à grand rayon Trix 62711 et 62712
• Convient également à la réalisation de lignes légèrement incurvées

Éléments nécessaires ou non inclus

Selon l'utilisation prévue sur votre réseau ferroviaire miniature H0, certains éléments complémentaires peuvent être nécessaires :

• Autres éléments de voie C Trix pour compléter le tracé
• Aiguillage à grand rayon Trix 62711 ou 62712 pour une utilisation en contre-courbe
• Alimentation adaptée à un réseau H0 en courant continu 2 rails
• Matériel roulant H0 : locomotives, autorails, voitures et wagons
• Rail adaptateur Trix 62951 pour le raccordement à une voie conventionnelle Code 83

Le rail courbe R9 Trix 62912 de 1114,6 mm et 12,1° est particulièrement adapté à la réalisation de contre-courbes pour les grands aiguillages Trix et de lignes principales à courbure légère. Son très grand rayon, son ballast intégré et son profilé Code 83 permettent de l'intégrer précisément à un réseau miniature H0 en voie C Trix.
