Rail courbe R5 643,6 mm 30° code 83 voie C - Trix 62530 - HO 1/87 - 2R

Rail courbe R5 643,6 mm 30° Code 83 voie C Trix 62530 – H0 1/87 – 2 rails

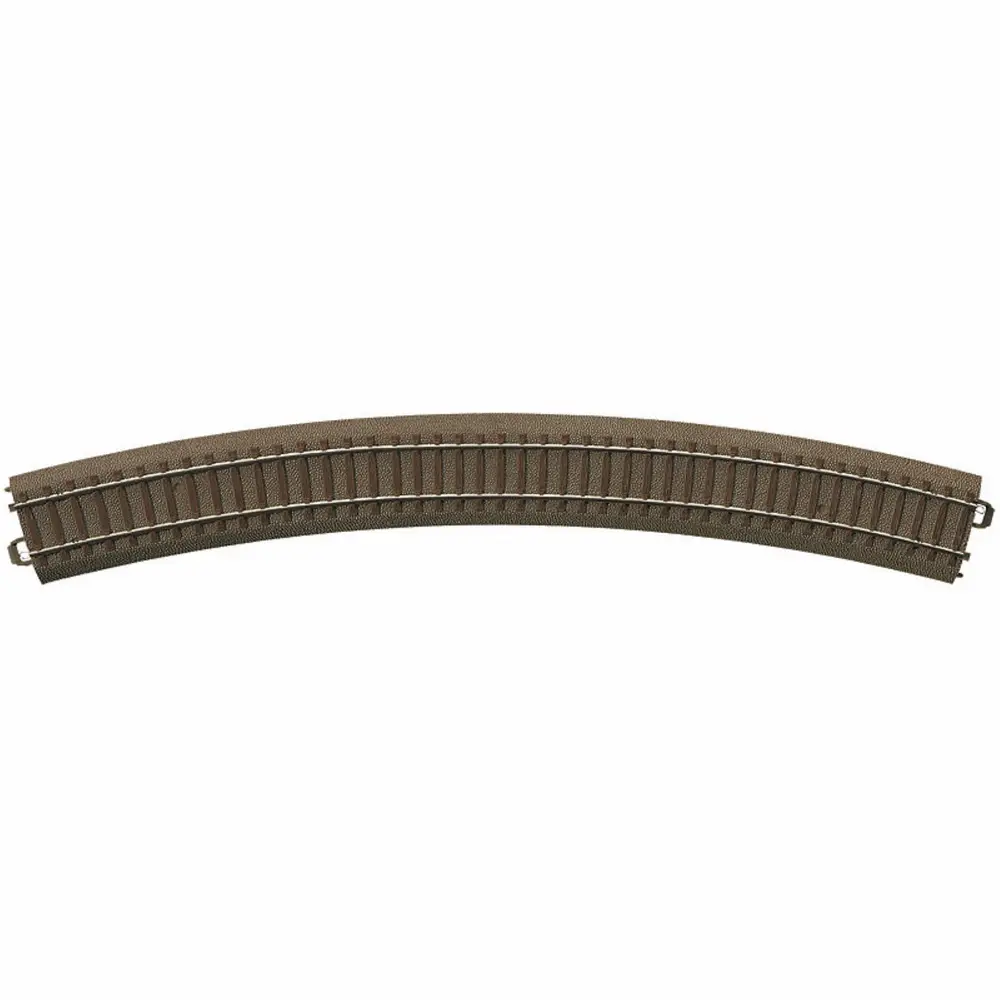

Le rail courbe R5 Trix 62530 est un grand élément de voie C Trix avec ballast destiné à la création de courbes à large rayon sur un réseau de modélisme ferroviaire H0 à l'échelle 1/87. Il présente un rayon R5 de 643,6 mm, un angle de 30° et une longueur de 333 mm.

Sa géométrie permet notamment de réaliser une voie parallèle au rayon R4 Trix, avec un intervalle de 64,3 mm. L'assemblage de 12 rails Trix 62530 permet de former un cercle complet d'environ 133 cm de diamètre extérieur.

Un grand rayon R5 pour votre réseau ferroviaire H0

Avec son rayon de 643,6 mm, le Trix 62530 permet de construire de larges courbes sur un réseau miniature H0. Son angle de 30° facilite la réalisation de courbes régulières en associant plusieurs éléments de voie.

Pour réaliser un cercle complet de 360°, 12 éléments Trix 62530 sont nécessaires. Le cercle ainsi obtenu présente un diamètre extérieur d'environ 133 cm.

Ce rayon R5 peut également être installé parallèlement à une courbe Trix R4, tout en conservant un intervalle de 64,3 mm entre les deux voies.

Voie C Trix avec ballast intégré

Le Trix 62530 appartient au système de voie C Trix H0, avec ballast directement intégré. La voie présente une largeur totale de 40 mm avec son ballast.

La reproduction du ballast, des traverses et des éléments de fixation participe à l'aspect ferroviaire de l'ensemble. Ce système facilite également la construction du tracé puisqu'il associe le rail et sa plateforme ballastée dans un même élément.

Connexion par clic pour un montage rapide

Le système de voie C Trix utilise une connexion par clic aux extrémités des rails. Celle-ci permet d'assembler et de démonter rapidement les différents éléments tout en assurant leur maintien mécanique.

Les connexions sont également conçues pour assurer la continuité électrique entre les différentes sections. Le système convient ainsi aussi bien à la création d'un réseau fixe qu'à une installation temporaire sur une table ou au sol.

Profilé Code 83 en maillechort

Le rail Trix 62530 dispose d'un profilé Code 83 d'environ 2,1 mm de hauteur. Ce profil bas contribue à reproduire l'apparence d'une voie ferrée à l'échelle H0.

Les profilés de rails sont réalisés en maillechort, un matériau utilisé en modélisme ferroviaire pour sa durabilité et sa facilité d'entretien.

Compatible avec le matériel roulant H0 aux normes NEM

La voie courbe R5 Trix Code 83 est compatible avec le matériel roulant H0 équipé de roues conformes aux normes NEM. Elle peut ainsi accueillir différents types de véhicules ferroviaires miniatures compatibles : locomotives, autorails, locotracteurs, voitures voyageurs et wagons.

Le rail Trix 62530 est destiné aux réseaux H0 alimentés en courant continu à 2 rails.

Alimentation électrique discrète sous le rail

Les connexions destinées à l'alimentation sont disposées sous chaque élément de voie. Les fils peuvent être raccordés aux languettes de contact afin de répartir l'alimentation électrique à différents endroits du réseau.

Cette disposition permet de conserver les raccordements électriques sous la voie et contribue à préserver l'aspect du décor ferroviaire miniature.

Raccordement à une voie Code 83 existante

La voie C Trix peut également être raccordée à une voie conventionnelle Code 83 à l'aide du rail adaptateur Trix 62951.

Cet élément de transition permet d'intégrer des rails Trix C lors de l'extension ou de la modification d'un réseau H0 2 rails existant.

Caractéristiques techniques du rail Trix 62530

• Fabricant : Trix
• Référence : 62530
• Échelle : H0 1/87
• Type : rail courbe R5
• Système : voie C Trix avec ballast
• Rayon : 643,6 mm
• Angle : 30°
• Longueur : 333 mm
• Largeur avec ballast : 40 mm
• Profilé : Code 83
• Hauteur du profilé : environ 2,1 mm
• Profilés de rails : maillechort
• Alimentation : courant continu
• Système électrique : 2 rails
• Connexion : système par clic
• Compatible avec le matériel roulant H0 conforme aux normes NEM
• Parallèle au rayon R4 Trix avec un intervalle de 64,3 mm
• Nombre de rails pour former un cercle : 12
• Diamètre extérieur d'un cercle complet : environ 133 cm

Éléments nécessaires ou non inclus

Selon la configuration de votre réseau ferroviaire miniature H0, certains éléments complémentaires peuvent être nécessaires :

• Autres éléments de voie C Trix pour compléter le tracé
• 12 rails Trix 62530 pour réaliser un cercle complet
• Rails de rayon R4 pour la réalisation d'une double voie parallèle R4/R5
• Alimentation adaptée à un réseau H0 en courant continu 2 rails
• Matériel roulant H0 : locomotives, autorails, voitures et wagons
• Rail adaptateur Trix 62951 pour le raccordement à une voie conventionnelle Code 83

Le rail courbe R5 Trix 62530 de 643,6 mm et 30° permet de créer de larges courbes et des doubles voies parallèles R4/R5 sur un réseau miniature H0. Son rayon généreux, son ballast intégré, son profilé Code 83 et sa connexion par clic en font un élément adapté à la création et à l'extension d'un réseau ferroviaire H0 en voie C Trix.
