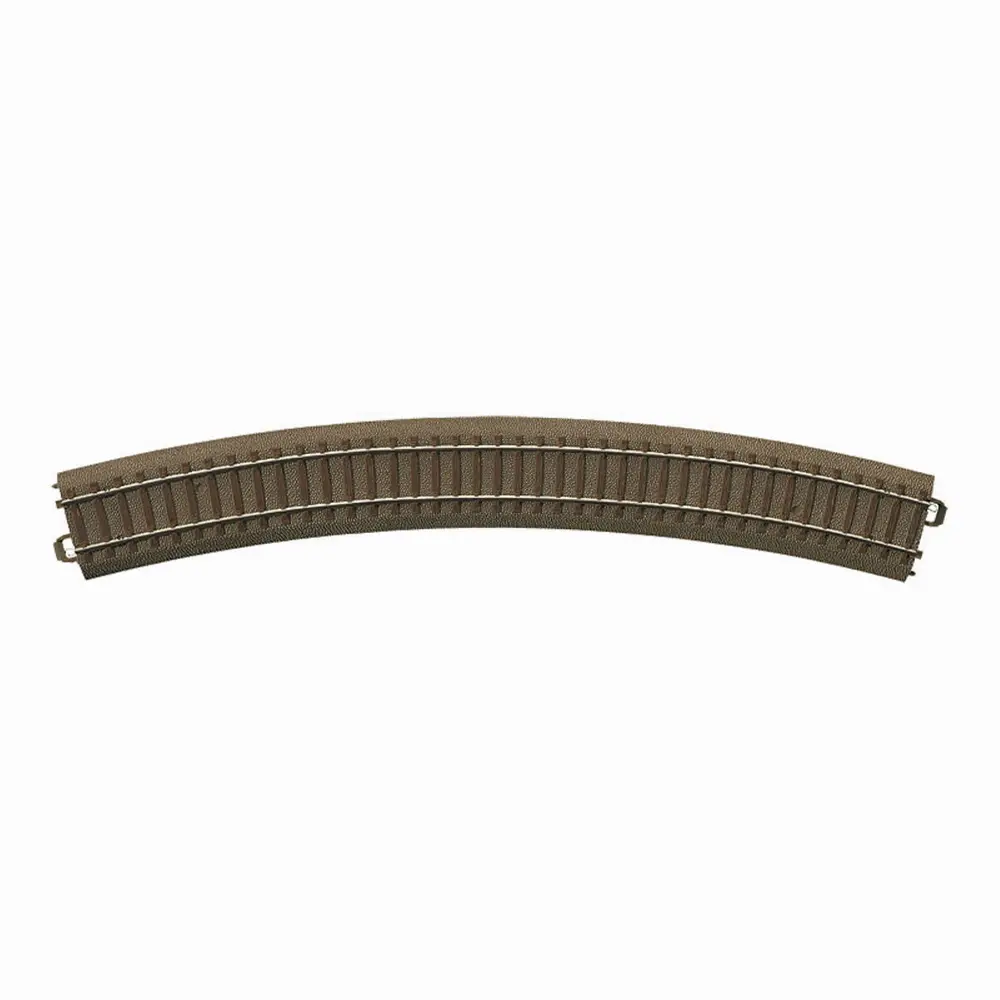

Rail courbe R4 579,3 mm 30° code 83 voie C - Trix 62430 - HO 1/87 - 2R

Rail courbe R4 579,3 mm 30° Code 83 voie C Trix 62430 – H0 1/87 – 2 rails

Le rail courbe R4 Trix 62430 est un grand élément de voie C Trix avec ballast conçu pour réaliser des courbes à large rayon sur un réseau de modélisme ferroviaire H0 à l'échelle 1/87. Il possède un rayon R4 de 579,3 mm, un angle de 30° et une longueur de 300 mm.

Sa géométrie permet notamment de créer une voie parallèle au rayon R3 Trix, avec un entraxe de 64,3 mm. Pour réaliser un cercle complet, 12 rails courbes Trix 62430 sont nécessaires, formant un diamètre extérieur d'environ 120 cm.

Un grand rayon R4 pour les courbes de votre réseau H0

Avec son rayon de 579,3 mm, le Trix 62430 permet de construire des courbes plus larges sur un réseau miniature H0. Son angle de 30° simplifie la réalisation de courbes régulières en associant plusieurs éléments identiques.

L'utilisation de 12 rails permet d'obtenir un cercle complet de 360°. Cette géométrie R4 est également étudiée pour être utilisée parallèlement au rayon R3 Trix, en conservant un intervalle de 64,3 mm entre les voies.

Voie C Trix avec ballast intégré

Le Trix 62430 appartient au système de voie C Trix H0, qui associe directement la voie et son ballast. La reproduction du ballast, des traverses et des éléments de fixation participe à l'aspect réaliste de la voie sur un réseau ferroviaire miniature.

Cette conception facilite également la mise en place du réseau puisqu'il n'est pas nécessaire d'ajouter un ballast séparé pour obtenir la forme de voie prévue par le système Trix C.

Connexion par clic pour un montage rapide

La voie C Trix utilise un système de connexion par clic aux extrémités des rails. Il permet d'assembler et de démonter rapidement les différents éléments tout en assurant leur stabilité mécanique et la continuité électrique.

Cette conception rend le rail adapté aussi bien à la réalisation d'un réseau permanent qu'à une installation temporaire sur une table ou au sol.

Profilé Code 83 pour le modélisme ferroviaire H0

Le rail Trix 62430 possède un profilé Code 83 d'environ 2,1 mm de hauteur. Ce profil bas contribue à reproduire plus fidèlement l'apparence d'une voie ferrée à l'échelle H0.

Les profilés sont réalisés en maillechort, un matériau adapté aux voies de modélisme ferroviaire et facilitant leur entretien.

Compatible avec le matériel roulant H0 aux normes NEM

Cette voie courbe Trix H0 Code 83 est compatible avec le matériel roulant équipé de roues conformes aux normes NEM. Elle peut être utilisée avec différents véhicules ferroviaires miniatures compatibles : locomotives, autorails, locotracteurs, voitures voyageurs et wagons.

Le rail Trix 62430 est destiné aux réseaux H0 en courant continu à 2 rails.

Alimentation électrique discrète sous la voie

Les connexions destinées à l'alimentation sont disposées sous les éléments de voie. Les fils peuvent être raccordés aux languettes de contact afin de distribuer l'alimentation électrique à différents endroits du réseau.

Cette disposition permet de conserver les raccordements électriques sous la voie et contribue à préserver l'aspect du décor ferroviaire miniature.

Raccordement à une voie Code 83 existante

Pour agrandir un réseau H0 2 rails utilisant déjà une voie conventionnelle Code 83, la voie C Trix peut être raccordée grâce au rail adaptateur Trix 62951.

Cet élément de transition permet d'intégrer progressivement les rails Trix C à une installation existante.

Caractéristiques techniques du rail Trix 62430

• Fabricant : Trix
• Référence : 62430
• Échelle : H0 1/87
• Type : rail courbe R4
• Système : voie C Trix avec ballast
• Rayon : 579,3 mm
• Angle : 30°
• Longueur : 300 mm
• Profilé : Code 83
• Hauteur du profilé : environ 2,1 mm
• Profilés de rails : maillechort
• Alimentation : courant continu
• Système électrique : 2 rails
• Connexion : système par clic
• Compatible avec le matériel roulant H0 conforme aux normes NEM
• Parallèle au rayon R3 Trix avec un intervalle de 64,3 mm
• Nombre de rails pour former un cercle : 12
• Diamètre extérieur d'un cercle complet : environ 120 cm

Éléments nécessaires ou non inclus

Selon la configuration de votre réseau ferroviaire miniature H0, certains éléments complémentaires peuvent être nécessaires :

• Autres éléments de voie C Trix pour compléter le tracé
• 12 rails Trix 62430 pour réaliser un cercle complet
• Rails de rayon R3 pour la réalisation d'une double voie parallèle
• Alimentation adaptée à un réseau H0 en courant continu 2 rails
• Matériel roulant H0 : locomotives, autorails, voitures et wagons
• Rail adaptateur Trix 62951 pour le raccordement à une voie conventionnelle Code 83

Le rail courbe R4 Trix 62430 de 579,3 mm et 30° est particulièrement adapté à la création de courbes à grand rayon et de doubles voies parallèles R3/R4 sur un réseau miniature H0. Son ballast intégré, son profilé Code 83 et sa connexion par clic facilitent la construction et l'évolution d'un réseau ferroviaire H0 en voie C Trix.
