Rail courbe R3 515 mm 30° code 83 voie C - Trix 62330 - HO 1/87 - 2R

Rail courbe R3 515 mm 30° Code 83 voie C Trix 62330 – H0 1/87 – 2 rails

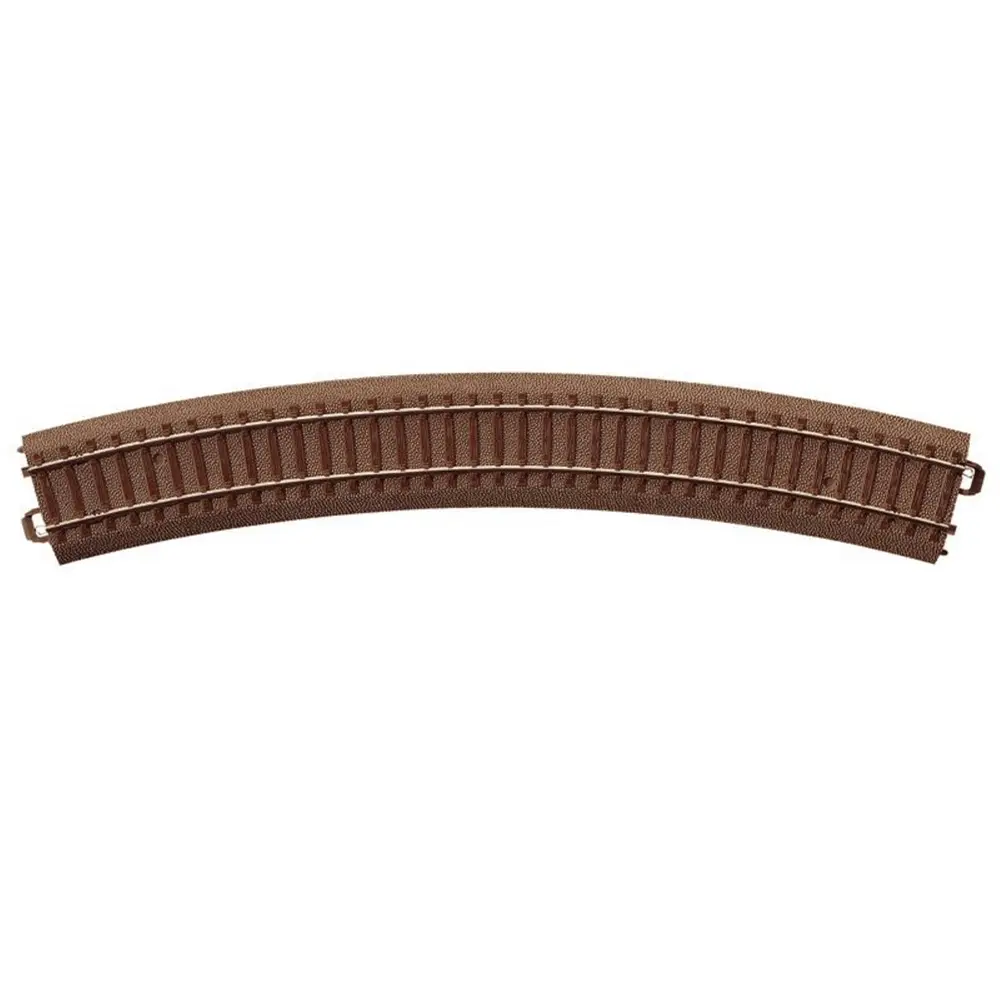

Le rail courbe R3 Trix 62330 est un élément de voie C Trix avec ballast conçu pour la réalisation de courbes à grand rayon sur un réseau de modélisme ferroviaire H0 à l'échelle 1/87. Il possède un rayon R3 de 515 mm, un angle de 30° et une longueur de 267 mm.

Grâce à sa géométrie, 12 rails courbes Trix 62330 permettent de former un cercle complet d'environ 107 cm de diamètre extérieur. Ce rail constitue ainsi un élément essentiel pour créer des courbes régulières et développer un réseau ferroviaire miniature équipé de la voie C Trix.

Rail courbe R3 de 515 mm pour réseau H0

Avec son rayon de 515 mm, le Trix 62330 permet de réaliser des courbes plus larges que les éléments de rayon R2. Son angle de 30° facilite la construction de courbes complètes ou partielles en associant plusieurs éléments de voie.

Pour obtenir un cercle complet de 360°, il suffit d'assembler 12 rails Trix 62330, pour un diamètre extérieur d'environ 107 cm.

Voie C Trix avec ballast intégré

Le rail Trix 62330 appartient au système de voie C Trix H0, qui intègre directement le ballast à chaque élément. La voie avec ballast présente une largeur de 40 mm.

La reproduction du ballast, des traverses et des éléments de fixation contribue à l'aspect ferroviaire de la voie. La conception ajourée entre les traverses permet également de conserver le pied du rail visible.

Connexion par clic pour un montage simple et stable

La voie C Trix utilise un système de connexion par clic permettant d'assembler rapidement les différents éléments. Les connexions sont conçues pour assurer la stabilité mécanique des sections de voie une fois assemblées ainsi que la continuité électrique du réseau.

Ce principe facilite également les opérations de montage et de démontage. Le rail peut ainsi être utilisé pour la construction d'un réseau permanent comme pour une installation temporaire sur une table ou au sol.

Profilé Code 83 en maillechort

Le Trix 62330 dispose d'un profilé Code 83 d'environ 2,1 mm de hauteur. Ce profil bas contribue à restituer une apparence réaliste de la voie ferrée à l'échelle H0.

Les profilés sont réalisés en maillechort, un matériau adapté à une utilisation en modélisme ferroviaire et facilitant l'entretien des rails.

Compatible avec le matériel roulant H0 aux normes NEM

Cette voie courbe Trix H0 Code 83 est compatible avec le matériel roulant équipé de roues conformes aux normes NEM. Elle peut accueillir différents types de véhicules ferroviaires miniatures compatibles : locomotives, autorails, locotracteurs, voitures voyageurs et wagons.

Le Trix 62330 est destiné aux réseaux H0 alimentés en courant continu à 2 rails.

Alimentation électrique discrète sous la voie

Les connexions destinées à l'alimentation électrique sont situées sous les éléments de voie. Les fils d'alimentation peuvent être raccordés aux languettes de contact présentes sous chaque section, permettant de répartir les points d'alimentation sur le réseau.

Cette conception permet de conserver le câblage sous la voie afin de préserver l'aspect du décor ferroviaire miniature.

Raccordement à une voie Code 83 existante

La voie C Trix peut également être raccordée à une voie conventionnelle Code 83 grâce au rail adaptateur Trix 62951. Cette solution permet d'intégrer des éléments de voie C Trix lors de l'extension ou de la modification d'un réseau H0 2 rails existant.

Caractéristiques techniques du rail Trix 62330

• Fabricant : Trix
• Référence : 62330
• Échelle : H0 1/87
• Type : rail courbe R3
• Système : voie C Trix avec ballast
• Rayon : 515 mm
• Angle : 30°
• Longueur : 267 mm
• Largeur avec ballast : 40 mm
• Diamètre extérieur d'un cercle complet : environ 107 cm
• Nombre de rails pour former un cercle : 12
• Profilé : Code 83
• Hauteur du profilé : environ 2,1 mm
• Profilés de rails : maillechort
• Alimentation : courant continu
• Système électrique : 2 rails
• Connexion : système par clic
• Compatible avec le matériel roulant H0 conforme aux normes NEM

Éléments nécessaires ou non inclus

Selon la configuration de votre réseau ferroviaire miniature H0, certains éléments complémentaires peuvent être nécessaires :

• Autres éléments de voie C Trix pour compléter le tracé
• 12 rails Trix 62330 pour réaliser un cercle complet
• Alimentation adaptée à un réseau H0 en courant continu 2 rails
• Matériel roulant H0 : locomotives, autorails, voitures et wagons
• Rail adaptateur Trix 62951 pour le raccordement à une voie conventionnelle Code 83

Le rail courbe R3 Trix 62330 de 515 mm et 30° permet de réaliser facilement des courbes régulières sur un réseau miniature H0 en voie C Trix. Son rayon R3, son ballast intégré, son profilé Code 83 et son système de connexion par clic en font un élément adapté à la création comme à l'extension d'un réseau ferroviaire miniature 2 rails.
