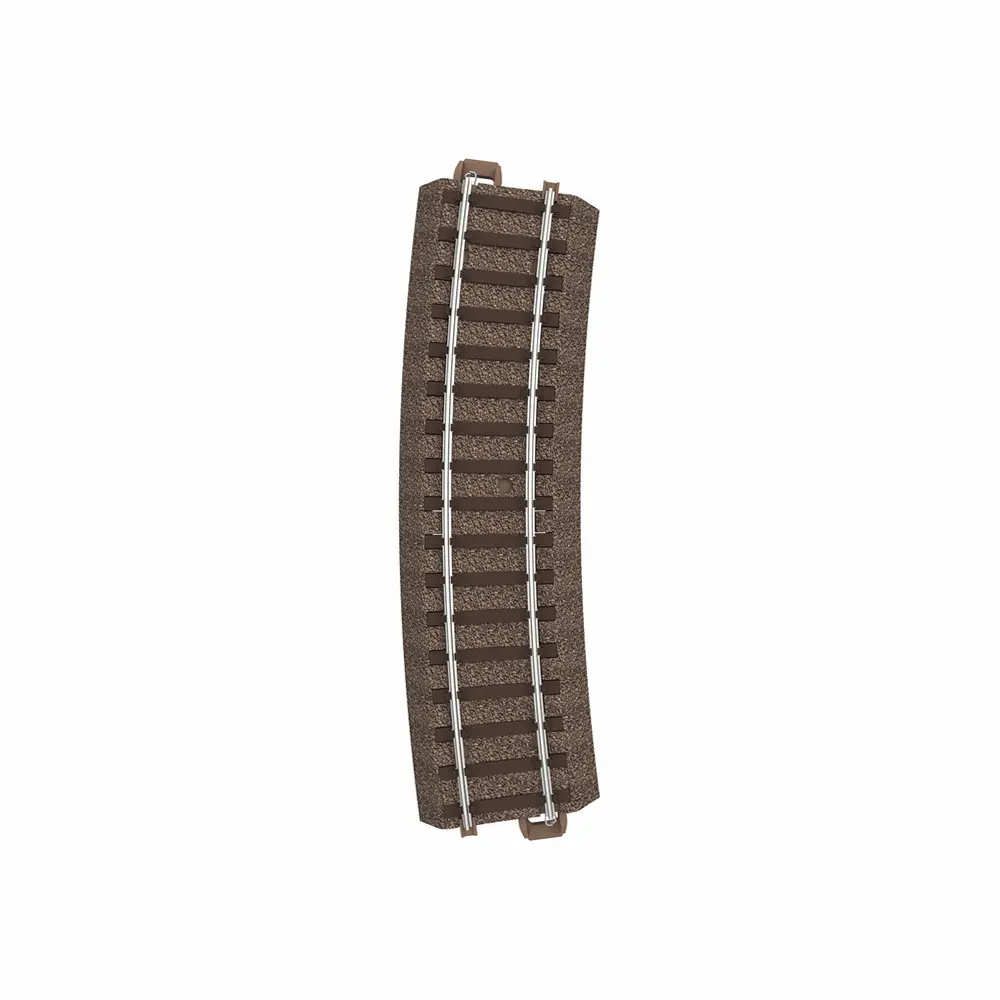

Rail courbe R3 515 mm 15° code 83 voie C - Trix 62315 - HO 1/87 - 2R

Rail courbe R3 515 mm 15° Code 83 voie C Trix 62315 – H0 1/87 – 2 rails

Le rail courbe R3 Trix 62315 est un élément de voie C Trix avec ballast destiné à la création et à l'extension d'un réseau de modélisme ferroviaire H0 à l'échelle 1/87. Il présente un rayon R3 de 515 mm, un angle de 15° et une longueur de 134 mm.

Sa particularité réside dans ses talus de ballast amovibles, qui permettent notamment son utilisation avec certains aiguillages courbes Trix à grand rayon. Cette conception apporte davantage de souplesse pour réaliser des configurations de voies complexes sur un réseau miniature H0.

Rail courbe R3 de 515 mm avec talus de ballast amovibles

Avec son rayon de 515 mm et son angle de 15°, le Trix 62315 permet de réaliser des courbes plus larges sur un réseau H0 équipé de voie C Trix.

Les talus de ballast peuvent être retirés lorsque la géométrie du réseau l'exige. Le fabricant indique notamment que cet élément est nécessaire pour les deux branches des aiguillages courbes Trix 62771 et 62772.

Voie C Trix avec ballast intégré

Le rail Trix 62315 appartient au système de voie C Trix H0, qui associe la voie et son ballast dans un même élément. La largeur de la voie avec ballast est de 40 mm.

Le système de connexion par clic facilite l'assemblage des différents éléments et assure leur maintien mécanique. Cette conception permet un montage et un démontage rapides, que le réseau soit installé de manière permanente ou temporaire sur une table ou au sol.

Profilé Code 83 pour une voie H0 réaliste

Le profilé Code 83 présente une hauteur d'environ 2,1 mm. Ce profil bas contribue à reproduire l'apparence d'une voie ferrée à l'échelle H0 tout en conservant une large compatibilité avec le matériel roulant miniature.

Les profilés de rails sont réalisés en maillechort, un matériau adapté à une utilisation en modélisme ferroviaire et facilitant l'entretien de la voie.

La conception ajourée laisse également le pied du rail visible entre les traverses, participant à l'aspect réaliste de l'ensemble.

Compatible avec le matériel roulant H0 aux normes NEM et RP25

La voie courbe Trix 62315 Code 83 est compatible avec le matériel roulant H0 conforme aux normes NEM et RP25. Elle peut accueillir différents types de véhicules ferroviaires miniatures compatibles : locomotives, autorails, locotracteurs, voitures voyageurs et wagons.

Cette voie est destinée aux réseaux H0 alimentés en courant continu à 2 rails.

Alimentation électrique discrète sous la voie

Les contacts électriques sont placés sous les éléments de voie. Les fils d'alimentation peuvent être raccordés aux languettes de contact afin de distribuer l'électricité à différents endroits du réseau.

Ce système permet de conserver les connexions sous la voie et contribue ainsi à la discrétion du câblage sur le décor du réseau ferroviaire miniature.

Extension d'un réseau H0 Code 83 existant

La voie C Trix peut également être utilisée pour agrandir un réseau à 2 rails déjà équipé d'une voie conventionnelle Code 83. Le rail adaptateur Trix 62951 assure alors la transition entre les deux systèmes de voie.

Cette possibilité permet d'intégrer progressivement des éléments Trix C lors de la modification ou de l'extension d'un réseau H0 existant.

Caractéristiques techniques du rail Trix 62315

• Fabricant : Trix
• Référence : 62315
• Échelle : H0 1/87
• Type : rail courbe R3
• Système : voie C Trix avec ballast
• Rayon : 515 mm
• Angle : 15°
• Longueur : 134 mm
• Largeur avec ballast : 40 mm
• Profilé : Code 83
• Hauteur du profilé : environ 2,1 mm
• Profilés de rails : maillechort
• Talus de ballast amovibles
• Alimentation : courant continu
• Système électrique : 2 rails
• Connexion : système par clic
• Compatible avec le matériel roulant aux normes NEM et RP25
• Adapté aux deux branches des aiguillages courbes Trix 62771 et 62772

Éléments nécessaires ou non inclus

Selon la configuration de votre réseau ferroviaire miniature H0, certains éléments complémentaires peuvent être nécessaires :

• Autres éléments de voie C Trix pour compléter le tracé
• Aiguillages courbes Trix 62771 ou 62772 pour les configurations correspondantes
• Alimentation adaptée à un réseau H0 en courant continu 2 rails
• Matériel roulant H0 : locomotives, autorails, voitures et wagons
• Rail adaptateur Trix 62951 pour le raccordement à une voie conventionnelle Code 83

Le rail courbe R3 Trix 62315 de 515 mm et 15° est particulièrement intéressant pour construire des courbes à plus grand rayon et compléter certaines configurations d'aiguillages sur un réseau H0 en voie C Trix. Ses talus de ballast amovibles, son profilé Code 83 et son système de connexion par clic facilitent son intégration dans un tracé ferroviaire miniature modulaire.
