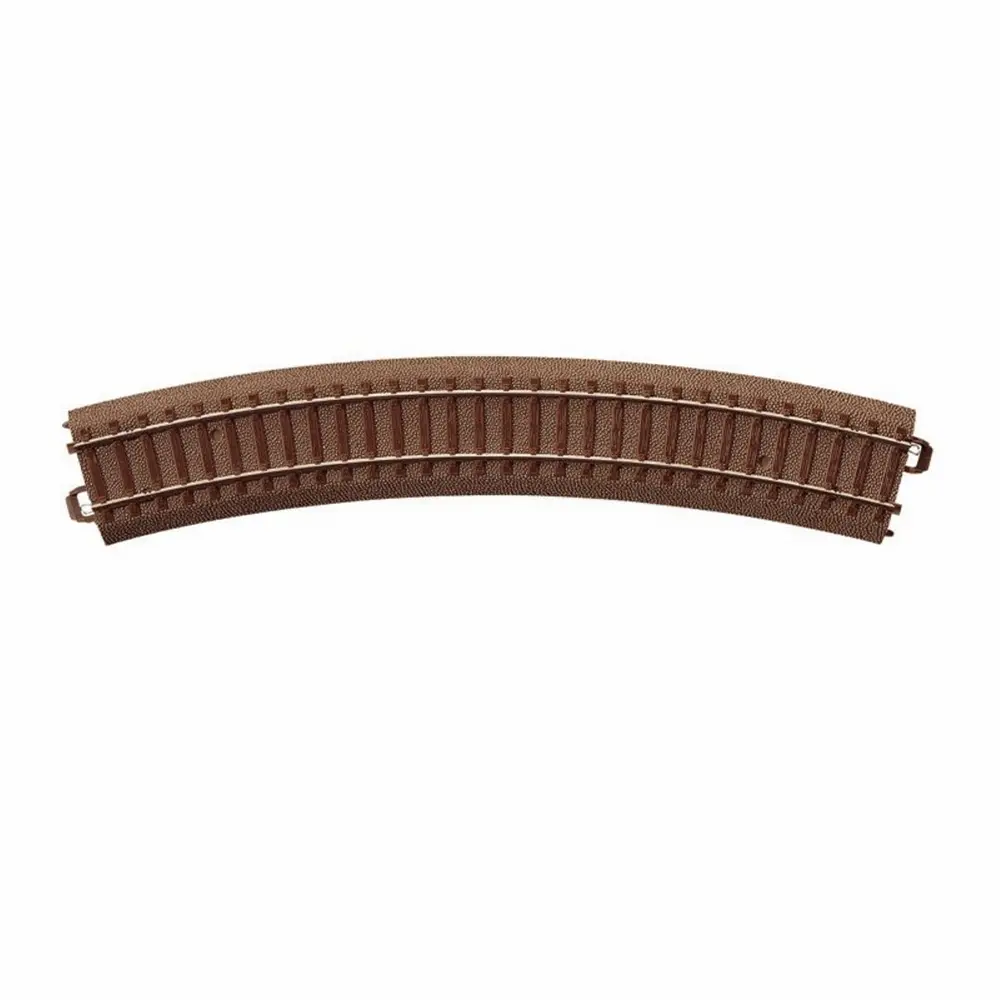

Rail courbe R2 437,5 mm 30° code 83 voie C - Trix 62230 - HO 1/87 - 2R

Rail courbe R2 437,5 mm 30° Code 83 voie C Trix 62230 – H0 1/87 – 2 rails

Le rail courbe R2 Trix 62230 est une voie courbe avec ballast conçue pour la réalisation et l'extension d'un réseau de modélisme ferroviaire H0 à l'échelle 1/87. Il possède un rayon de 437,5 mm, un angle de 30° et une longueur de 226 mm.

Grâce à la géométrie de la voie C Trix H0, 12 rails courbes Trix 62230 permettent de réaliser un cercle complet d'environ 91,5 cm de diamètre extérieur. Cette géométrie facilite la conception de courbes régulières sur un réseau ferroviaire miniature.

Voie C Trix avec ballast et connexion par clic

Le système de voie C Trix intègre directement le ballast à chaque élément de voie. Le rail 62230 bénéficie d'une connexion par clic conçue pour permettre un assemblage rapide et assurer une bonne stabilité mécanique entre les différents éléments.

Ce système convient aussi bien à la réalisation d'un réseau fixe qu'à un réseau temporaire installé sur une table ou au sol. La conception robuste des connexions facilite également les opérations successives de montage et de démontage.

La voie avec ballast présente une largeur de 40 mm.

Profilé Code 83 pour un réseau H0 réaliste

Le rail Trix 62230 utilise un profilé Code 83 d'environ 2,1 mm de hauteur. Cette hauteur de rail contribue à obtenir une apparence réaliste à l'échelle H0 tout en conservant une large compatibilité avec le matériel roulant miniature.

Les profilés sont réalisés en maillechort, un matériau couramment employé pour les voies de modélisme ferroviaire en raison de sa durabilité et de sa facilité d'entretien.

La conception de la voie laisse également un espace ajouré entre les traverses et le ballast afin de renforcer l'aspect visuel de la voie ferrée miniature.

Compatible avec le matériel roulant H0 aux normes NEM

Cette voie courbe Trix H0 Code 83 est destinée aux locomotives et véhicules ferroviaires équipés de roues conformes aux normes NEM. Elle peut ainsi accueillir différents types de matériel roulant H0 : locomotives, autorails, locotracteurs, voitures voyageurs et wagons.

Le rail Trix 62230 fonctionne sur un réseau H0 en courant continu à 2 rails.

Une alimentation électrique discrète sous la voie

Les connexions électriques sont placées sous la voie afin de préserver l'aspect du réseau miniature. Les fils d'alimentation peuvent être raccordés grâce aux languettes de contact présentes sous les éléments de voie, permettant de distribuer l'alimentation électrique à différents endroits du réseau.

Cette conception évite l'utilisation de raccordements électriques directement visibles sur les rails et facilite l'organisation du câblage sous le réseau.

Extension d'un réseau existant

La voie C Trix peut également être raccordée à une voie conventionnelle Code 83 à l'aide du rail adaptateur Trix 62951. Cet élément permet notamment d'intégrer progressivement des rails Trix C à un réseau 2 rails existant.

Caractéristiques techniques du rail Trix 62230

• Fabricant : Trix
• Référence : 62230
• Échelle : H0 1/87
• Système : voie C Trix avec ballast
• Type : rail courbe R2
• Rayon : 437,5 mm
• Angle : 30°
• Longueur : 226 mm
• Diamètre extérieur d'un cercle complet : environ 91,5 cm
• Nombre de rails pour former un cercle : 12
• Profilé : Code 83
• Hauteur du profilé : environ 2,1 mm
• Largeur de la voie avec ballast : 40 mm
• Profilés de rails : maillechort
• Alimentation : courant continu
• Système électrique : 2 rails
• Connexion des voies : système par clic
• Compatible avec le matériel roulant H0 conforme aux normes NEM

Éléments nécessaires ou non inclus

Selon la configuration de votre réseau ferroviaire miniature H0, des éléments complémentaires peuvent être nécessaires :

• Autres rails Trix C nécessaires à la réalisation du tracé
• Alimentation adaptée à un réseau H0 en courant continu 2 rails
• Matériel roulant H0, locomotives, voitures et wagons
• Rail adaptateur Trix 62951 pour le raccordement à une voie conventionnelle Code 83
• 12 rails Trix 62230 sont nécessaires pour réaliser un cercle complet

Le rail courbe R2 Trix 62230 constitue un élément polyvalent pour créer des courbes régulières ou agrandir un réseau miniature H0 en voie C Trix. Son rayon de 437,5 mm, son profil Code 83, son ballast intégré et son système de connexion par clic facilitent la construction d'un réseau 2 rails stable et évolutif.
