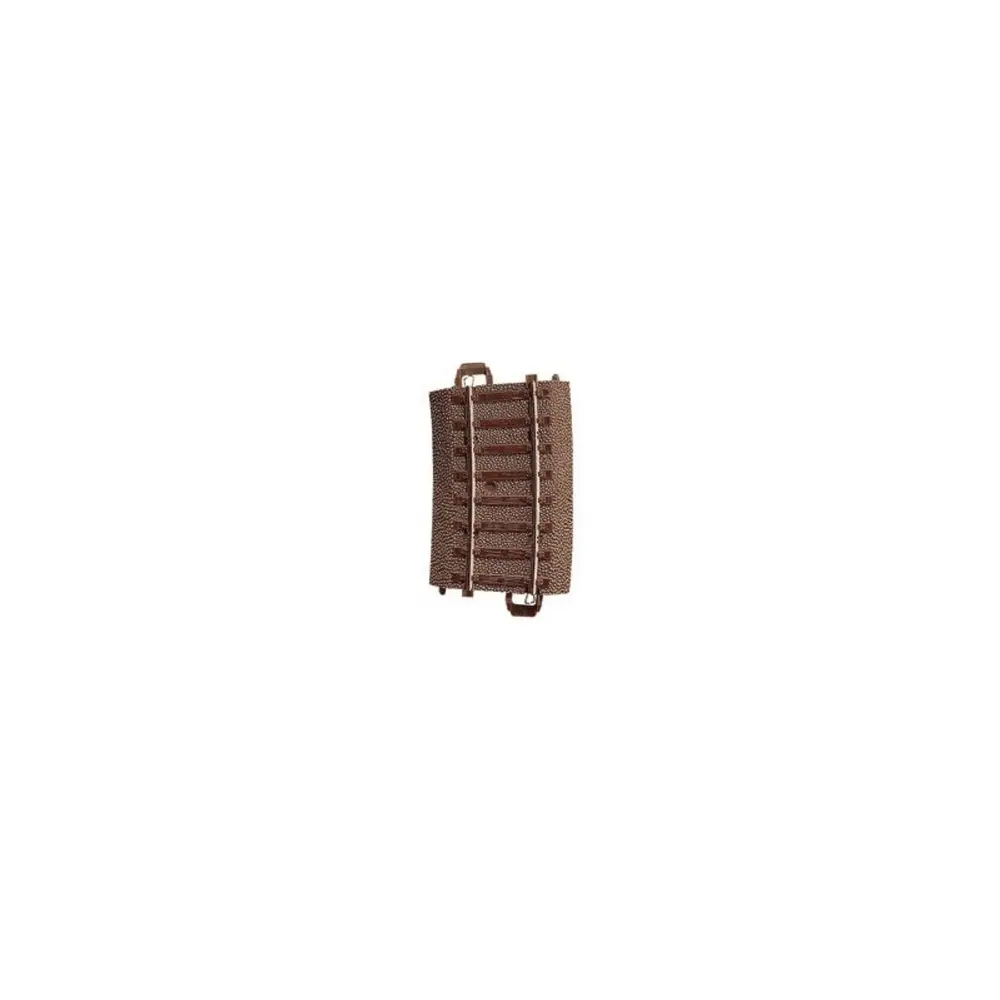

Rail courbe R2 437,5 mm 7,5° code 83 voie C - Trix 62207 - HO 1/87 - 2R

Rail courbe R2 437,5 mm 7,5° Code 83 voie C Trix 62207 – H0 1/87 – 2 rails

Le rail courbe R2 Trix 62207 est un élément court de voie C Trix avec ballast destiné à la création, à l'extension et à l'ajustement d'un réseau de modélisme ferroviaire H0 à l'échelle 1/87. Il possède un rayon de 437,5 mm, un angle de 7,5° et une longueur de 57 mm.

Grâce à son faible angle, ce petit rail courbe permet d'ajuster précisément la géométrie d'un tracé. Il peut notamment venir compléter les rails courbes Trix 62230 et 62215 afin de réaliser différentes combinaisons de voies sur un réseau miniature.

Un rail courbe R2 de 7,5° pour ajuster votre réseau H0

Le Trix 62207 reprend le rayon R2 de 437,5 mm dans un format court de seulement 7,5°. Cette géométrie est particulièrement pratique lorsqu'un élément intermédiaire est nécessaire pour compléter une courbe ou adapter précisément le tracé du réseau.

Il s'intègre au système modulaire de voie C Trix H0 et peut être associé aux autres éléments de même rayon, notamment les références Trix 62230 de 30° et 62215 de 15°.

Voie C Trix avec ballast intégré

Le ballast est directement intégré à l'élément de voie et présente une largeur de 40 mm. La reproduction des traverses et des éléments de fixation contribue à l'aspect ferroviaire de la voie à l'échelle H0.

Le système Trix C dispose d'une connexion par clic permettant un assemblage rapide des différents rails. Les connexions sont conçues pour assurer la stabilité mécanique des sections assemblées tout en facilitant les opérations de montage et de démontage.

Cette conception permet d'utiliser la voie aussi bien pour un réseau fixe que pour une installation temporaire sur une table ou au sol.

Profilé Code 83 en maillechort

Le rail Trix 62207 utilise un profilé Code 83 d'environ 2,1 mm de hauteur. Ce profil bas contribue à obtenir une apparence réaliste de la voie ferrée sur un réseau miniature H0.

Les profilés sont réalisés en maillechort, un matériau adapté à la réalisation de voies de modélisme ferroviaire et facilitant leur entretien.

Compatible avec le matériel roulant H0 aux normes NEM et RP25

Cette voie courbe Trix H0 Code 83 est prévue pour accueillir du matériel roulant conforme aux normes NEM et RP25. Elle peut ainsi être utilisée avec différents types de locomotives et véhicules ferroviaires miniatures compatibles : locomotives, locotracteurs, autorails, voitures voyageurs et wagons.

Le rail Trix 62207 est destiné à un réseau H0 en courant continu à 2 rails.

Connexion électrique discrète sous la voie

Les contacts électriques sont placés sous la voie plutôt que directement au niveau d'éclisses visibles. Les fils d'alimentation peuvent être raccordés aux languettes de contact présentes sous les éléments de voie.

Cette conception permet de répartir l'alimentation électrique à différents endroits du réseau tout en conservant un câblage discret sous la plateforme.

Raccordement avec une voie Code 83 existante

La voie C Trix peut également être intégrée à un réseau H0 2 rails utilisant une voie conventionnelle Code 83. Le rail adaptateur Trix 62951 permet d'effectuer la transition entre les deux systèmes de voie.

Il devient ainsi possible d'utiliser des éléments Trix C pour agrandir ou modifier progressivement un réseau ferroviaire miniature existant.

Caractéristiques techniques du rail Trix 62207

• Fabricant : Trix
• Référence : 62207
• Échelle : H0 1/87
• Type : rail courbe R2
• Système : voie C Trix avec ballast
• Rayon : 437,5 mm
• Angle : 7,5°
• Longueur : 57 mm
• Largeur avec ballast : 40 mm
• Profilé : Code 83
• Hauteur du profilé : environ 2,1 mm
• Profilés de rails : maillechort
• Alimentation : courant continu
• Système électrique : 2 rails
• Connexion : système par clic
• Compatible avec le matériel roulant conforme aux normes NEM et RP25
• Peut compléter les rails courbes Trix 62230 et 62215

Éléments nécessaires ou non inclus

Selon la configuration souhaitée pour votre réseau ferroviaire miniature H0, certains éléments complémentaires peuvent être nécessaires :

• Autres éléments de voie C Trix pour compléter le tracé
• Rails courbes Trix 62230 ou 62215 pour certaines combinaisons de courbes
• Alimentation adaptée à un réseau H0 en courant continu 2 rails
• Matériel roulant H0 : locomotives, autorails, voitures et wagons
• Rail adaptateur Trix 62951 pour le raccordement à une voie conventionnelle Code 83

Le rail courbe R2 Trix 62207 de 7,5° est particulièrement adapté aux ajustements précis d'un réseau ferroviaire miniature H0 en voie C Trix. Son format court de 57 mm, son rayon de 437,5 mm, son ballast intégré et son profilé Code 83 permettent de compléter facilement différentes configurations de voies tout en conservant la géométrie du système Trix C.
