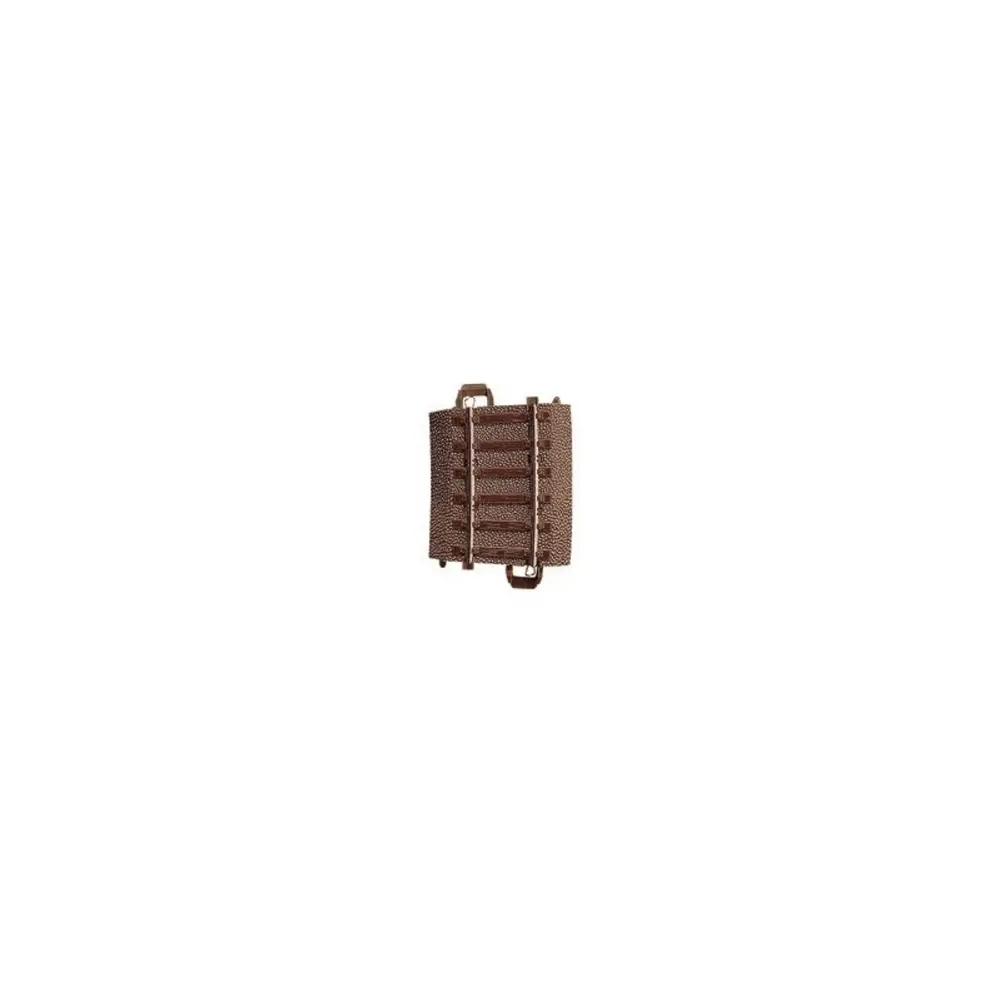

Rail courbe R2 437,5 mm 5,7° code 83 voie C - Trix 62206 - HO 1/87 - 2R

Rail courbe R2 437,5 mm 5,7° Code 83 voie C Trix 62206 – H0 1/87 – 2 rails

Le rail courbe R2 Trix 62206 est un petit élément de voie C Trix avec ballast destiné à la réalisation et à l'ajustement d'un réseau de modélisme ferroviaire H0 à l'échelle 1/87. Avec son rayon de 437,5 mm, son angle de 5,7° et sa longueur de 44 mm, il permet d'effectuer des corrections précises dans la géométrie du réseau.

Cet élément est notamment conçu pour compléter les courbes d'aiguillage Trix jusqu'à 30°, ce qui en fait un rail particulièrement utile pour l'aménagement des zones comportant des aiguillages courbes.

Un petit rail courbe R2 pour compléter les aiguillages Trix

Grâce à son faible angle de 5,7°, le Trix 62206 permet de prolonger précisément une courbe d'aiguillage afin d'obtenir une géométrie de 30°. Sa longueur réduite de 44 mm facilite son intégration dans les zones du réseau où un élément de voie court est nécessaire.

Ce rail courbe R2 H0 constitue ainsi un complément adapté à la conception de faisceaux de voies, de zones de manœuvre ou de tracés utilisant des aiguillages courbes Trix.

Voie C Trix avec ballast et connexion par clic

Le rail Trix 62206 appartient au système de voie C Trix H0, dont le ballast est directement intégré à chaque élément. La voie présente une largeur totale de 40 mm avec son ballast.

Le système de connexion par clic facilite l'assemblage et le démontage des différents éléments tout en assurant leur maintien mécanique. Il permet ainsi de créer aussi bien un réseau fixe qu'un réseau temporaire installé sur une table ou au sol.

Profilé Code 83 en maillechort

Le profilé Code 83 présente une hauteur d'environ 2,1 mm. Cette hauteur de rail contribue à restituer une apparence réaliste de la voie ferrée à l'échelle H0.

Les profilés sont réalisés en maillechort, un matériau adapté à une utilisation en modélisme ferroviaire et facilitant l'entretien des rails. Le ballast en plastique est conçu pour supporter les opérations de montage et de démontage du réseau.

Compatible avec le matériel roulant H0 aux normes NEM

La voie C Trix Code 83 est compatible avec le matériel roulant H0 équipé de roues conformes aux normes NEM. Le rail peut ainsi être parcouru par différents types de véhicules ferroviaires miniatures : locomotives, locotracteurs, autorails, voitures voyageurs et wagons compatibles.

Le Trix 62206 est destiné aux réseaux H0 en courant continu à 2 rails.

Alimentation électrique discrète sous le rail

Les connexions électriques sont disposées sous les éléments de voie. Les fils d'alimentation peuvent être raccordés aux languettes de contact afin de répartir les points d'alimentation sur différentes sections du réseau.

Cette disposition permet de conserver le câblage sous la voie et contribue à préserver l'aspect visuel du réseau ferroviaire miniature.

Compatible avec une voie Code 83 existante

Pour étendre un réseau à 2 rails utilisant une voie conventionnelle Code 83, la voie C Trix peut être raccordée à l'aide du rail adaptateur Trix 62951. Il devient ainsi possible d'intégrer des éléments de voie Trix C à un réseau H0 existant.

Caractéristiques techniques du rail Trix 62206

• Fabricant : Trix
• Référence : 62206
• Échelle : H0 1/87
• Type : rail courbe R2
• Système : voie C Trix avec ballast
• Rayon : 437,5 mm
• Angle : 5,7°
• Longueur : 44 mm
• Largeur avec ballast : 40 mm
• Profilé : Code 83
• Hauteur du profilé : environ 2,1 mm
• Profilés de rails : maillechort
• Alimentation : courant continu
• Système électrique : 2 rails
• Connexion : système par clic
• Compatible avec le matériel roulant H0 conforme aux normes NEM
• Permet de compléter une courbe d'aiguillage jusqu'à 30°

Éléments nécessaires ou non inclus

Selon la configuration de votre réseau miniature H0, certains éléments complémentaires peuvent être nécessaires :

• Autres éléments de voie C Trix nécessaires à la réalisation du tracé
• Aiguillage courbe Trix compatible pour une utilisation en complément de la courbe
• Alimentation adaptée à un réseau H0 en courant continu 2 rails
• Matériel roulant H0 : locomotives, voitures et wagons
• Rail adaptateur Trix 62951 pour le raccordement à une voie conventionnelle Code 83

Le rail courbe R2 Trix 62206 de 5,7° est particulièrement adapté aux ajustements précis de la géométrie d'un réseau ferroviaire miniature H0 en voie C Trix. Son format court, son rayon de 437,5 mm et son profilé Code 83 permettent notamment de compléter les courbes d'aiguillage tout en conservant la continuité du système de voie Trix.
