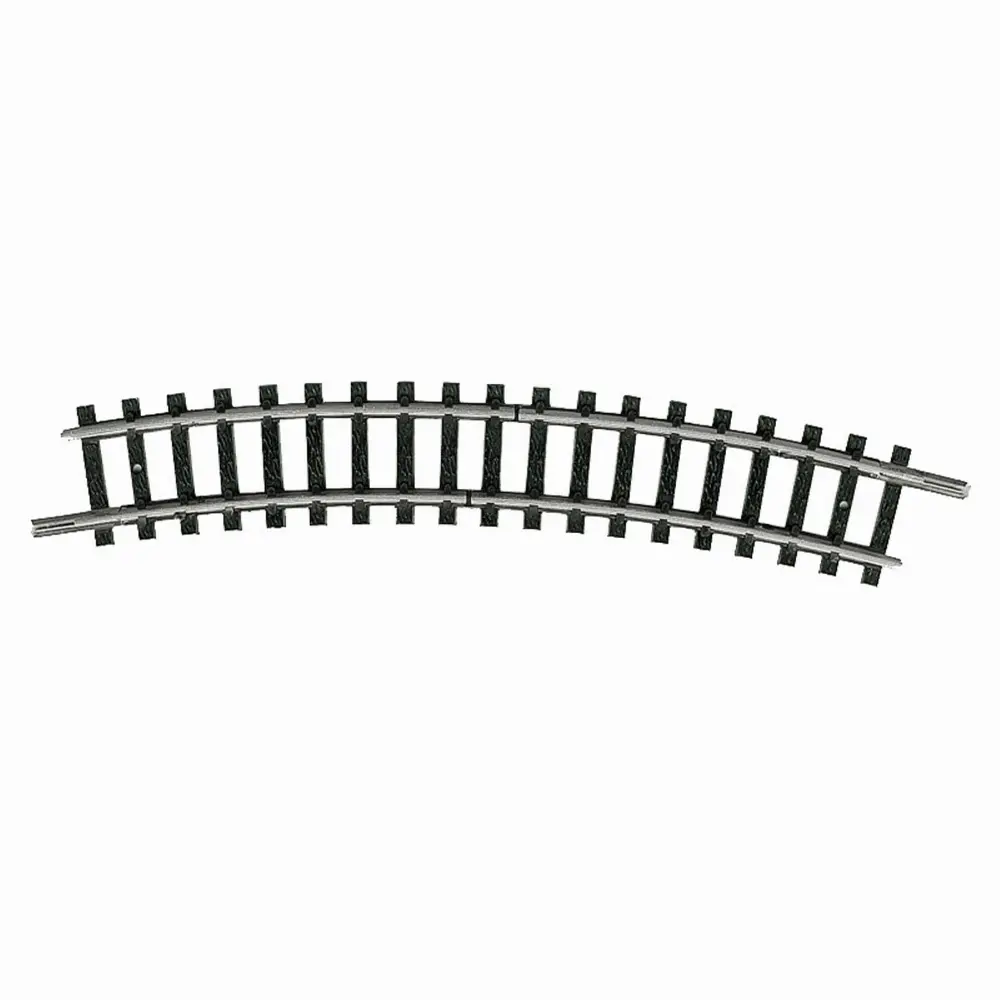

Le rail courbe de sectionnement Minitrix 14986 est un élément de voie à l’échelle N 1/160 conçu pour créer une coupure électrique sur les deux files de rails. Avec son rayon R2 de 228,2 mm et son angle de 24°, il s’intègre directement dans une courbe utilisant la géométrie R2 du système de voie Minitrix Code 80.

Cette voie d’isolation permet de délimiter électriquement une portion du réseau tout en conservant la continuité géométrique du tracé. Elle convient ainsi à la conception et à l’organisation de l’alimentation d’un réseau ferroviaire miniature N en 2 rails courant continu.

Double coupure pour le sectionnement électrique du réseau

Le Minitrix 14986 comporte des points de séparation sur les deux rails, permettant d’obtenir une isolation électrique de la section concernée. Cette particularité le différencie d’une voie courbe classique et permet d’intégrer directement le sectionnement dans une courbe du réseau.

Son rayon R2 de 228,2 mm et son angle de 24° permettent de l’utiliser avec les autres éléments correspondant à cette géométrie de voie Minitrix.

Voie Minitrix Code 80 à l’échelle N

Le rail est équipé d’un profilé Code 80 d’une hauteur de 2,1 mm. La largeur de la voie avec ses traverses est de 16 mm et les traverses sont de couleur noire.

Les profilés Minitrix sont fabriqués dans un alliage métallique inoxydable, destiné à assurer un contact fiable entre les roues du matériel roulant et les rails.

Le système de voie Minitrix propose de nombreux éléments complémentaires, notamment des rails droits, rails courbes, aiguillages, croisements et rails de contact, afin de réaliser différents tracés à l’échelle N.

Rayon R2 pour la création de courbes parallèles

Le rayon R2 de 228,2 mm est supérieur au rayon R1 de 194,6 mm. Les rayons successifs du système de voie Minitrix sont espacés de 33,6 mm, ce qui permet notamment de réaliser des courbes parallèles en combinant les géométries adaptées.

Cette caractéristique facilite la conception de réseaux comprenant plusieurs voies, des boucles parallèles, des voies d’évitement ou des voies de garage.

Installation et raccordement

Le rail courbe de sectionnement Minitrix 14986 est fourni avec des éclisses déjà installées, facilitant son raccordement aux autres éléments de voie.

Pour une installation définitive du réseau miniature, Minitrix propose également différents systèmes de fixation ainsi que des éclisses et accessoires disponibles séparément.

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14986
• Type : rail courbe de sectionnement / voie d’isolation courbe
• Fonction : coupure électrique sur les deux rails
• Échelle : N 1/160
• Système : 2 rails courant continu
• Rayon : R2
• Rayon de courbure : 228,2 mm
• Angle : 24°
• Profilé : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur avec traverses : 16 mm
• Traverses : noires
• Éclisses : installées
• Matériau du profilé : alliage métallique inoxydable
• Entraxe entre rayons successifs : 33,6 mm

Éléments complémentaires non inclus

Plusieurs accessoires et éléments de voie Minitrix peuvent être utilisés en complément pour la gestion de l’alimentation et l’installation du réseau miniature N :

• Minitrix 66519 : borne de connexion 1 pôle
• Minitrix 14972 : rail d’alimentation courbe R1 194,6 mm, 30°
• Minitrix 14979 : rail de contact 50 mm avec système de double contact
• Minitrix 14980 : rail de contact 50 mm avec interrupteur magnétique
• Minitrix 14990 : rail droit 104,2 mm avec dispositif antiparasite
• Minitrix 14982 : rail droit de sectionnement 50 mm
• Minitrix 14984 : rail courbe de sectionnement R1 194,6 mm, 24°
• Minitrix 66528 : clips métalliques de fixation
• Minitrix 66548 : vis de fixation
• Minitrix 66537 : clous de fixation
• Minitrix 66525 : éclisses métalliques
• Minitrix 66539 : éclisses plastiques
• Minitrix 66600 : gabarit pour la réalisation d’un plan de réseau

Le rail de sectionnement Minitrix 14986 constitue ainsi une solution pratique pour intégrer une double coupure électrique directement dans une courbe R2. Sa géométrie de 228,2 mm et 24°, son profilé Code 80 et son intégration au système de voie Minitrix N 1/160 permettent de compléter précisément le tracé et la gestion électrique d’un réseau de train miniature.
