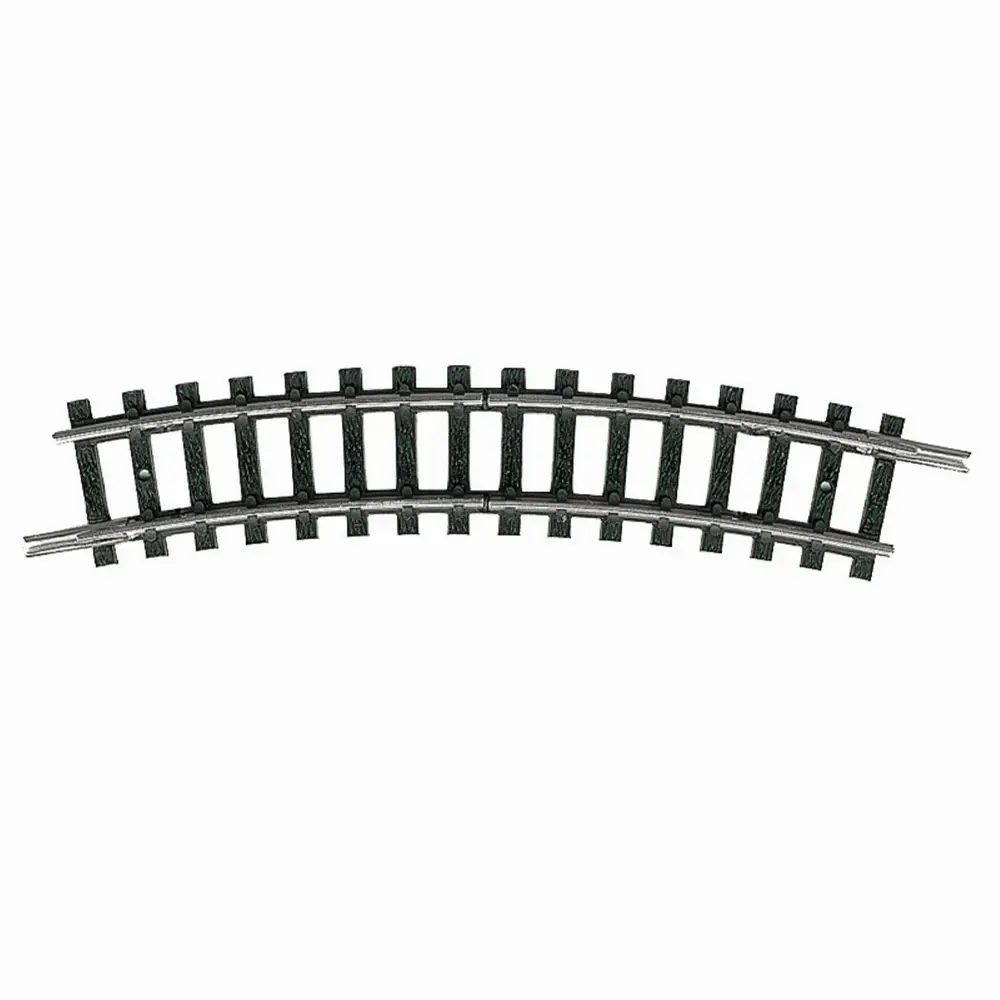

Rail courbe deux coupures R1 194,6 mm 24° code 80 - Minitrix 14984 - N 1/160 - 2R

Rail courbe de sectionnement R1 194,6 mm – 24° – Code 80 – Minitrix 14984 – N 1/160

Le rail courbe de sectionnement Minitrix 14984 est un élément de voie spécialement conçu pour créer une coupure électrique sur les deux files de rails d’un réseau ferroviaire miniature à l’échelle N 1/160. Il adopte un rayon R1 de 194,6 mm avec un angle de 24° et s’intègre au système de voie Minitrix Code 80.

Grâce au sectionnement des deux rails, cet élément permet de réaliser une isolation électrique sur une portion du réseau. Il est notamment adapté à la création de sections isolées dans un circuit de train miniature nécessitant une gestion distincte de l’alimentation électrique.

Un rail courbe avec double coupure électrique

Contrairement à un rail courbe standard, le Minitrix 14984 possède des points de séparation sur les deux rails. Cette conception permet d’interrompre la continuité électrique des deux files de rails et ainsi de délimiter une section électriquement isolée.

Cette voie de sectionnement conserve la géométrie R1 Minitrix, avec un rayon de 194,6 mm et un angle de 24°. Elle peut ainsi être intégrée directement dans une courbe utilisant ce rayon.

Voie Minitrix Code 80 à l’échelle N

Le rail possède un profilé Code 80, d’une hauteur de 2,1 mm. La largeur de la voie avec ses traverses est de 16 mm, tandis que les traverses sont de couleur noire.

Les profilés de la voie Minitrix N sont fabriqués à partir d’un alliage métallique inoxydable, conçu pour assurer un contact électrique fiable entre les roues du matériel roulant et les rails.

Le système de voie Minitrix comprend des rails droits et courbes, des aiguillages, des croisements ainsi que différents éléments destinés à la gestion électrique du réseau. Il permet ainsi de concevoir des tracés compacts à l’échelle N 1/160 tout en intégrant les sections nécessaires à l’exploitation du réseau.

Une géométrie adaptée aux réseaux compacts

Le rayon R1 de 194,6 mm permet de réaliser des courbes particulièrement compactes. Les différents rayons successifs du système Minitrix présentent un espacement de 33,6 mm, facilitant la réalisation de courbes parallèles.

Avec son angle de 24°, le rail de sectionnement Minitrix 14984 peut être incorporé à une courbe tout en assurant simultanément la séparation électrique souhaitée.

Installation et raccordement

Le rail courbe de sectionnement Minitrix 14984 est fourni avec des éclisses installées, facilitant son raccordement aux autres éléments de voie compatibles.

Pour une installation permanente, différents accessoires Minitrix peuvent être utilisés pour fixer les rails, remplacer des éclisses ou préparer précisément le tracé du réseau.

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14984
• Type : rail courbe de sectionnement / voie d’isolation courbe
• Fonction : coupure électrique sur les deux rails
• Échelle : N 1/160
• Système : 2 rails
• Rayon : R1
• Rayon de courbure : 194,6 mm
• Angle : 24°
• Profilé : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur avec traverses : 16 mm
• Traverses : noires
• Éclisses : installées
• Matériau du profilé : alliage métallique inoxydable
• Entraxe entre rayons successifs : 33,6 mm

Éléments complémentaires non inclus

Plusieurs éléments Minitrix peuvent compléter ce rail de sectionnement à l’échelle N et faciliter la gestion électrique ou l’installation du réseau :

• Minitrix 66519 : borne de connexion 1 pôle
• Minitrix 14972 : rail d’alimentation courbe R1 194,6 mm, 30°
• Minitrix 14979 : rail de contact 50 mm avec système de double contact
• Minitrix 14980 : rail de contact 50 mm avec interrupteur magnétique
• Minitrix 14990 : rail droit 104,2 mm avec dispositif antiparasite
• Minitrix 14982 : rail droit de sectionnement 50 mm
• Minitrix 14986 : rail courbe de sectionnement R2 228,2 mm, 24°
• Minitrix 66528 : clips métalliques de fixation
• Minitrix 66548 : vis de fixation
• Minitrix 66537 : clous de fixation
• Minitrix 66525 : éclisses métalliques
• Minitrix 66539 : éclisses plastiques
• Minitrix 66600 : gabarit pour la conception du plan de voie

Le Minitrix 14984 est donc un élément technique particulièrement utile pour intégrer une section électriquement isolée dans une courbe R1. Sa double coupure, son rayon de 194,6 mm, son angle de 24° et son profilé Code 80 permettent de l’intégrer directement dans un réseau de train miniature Minitrix à l’échelle N 1/160.
