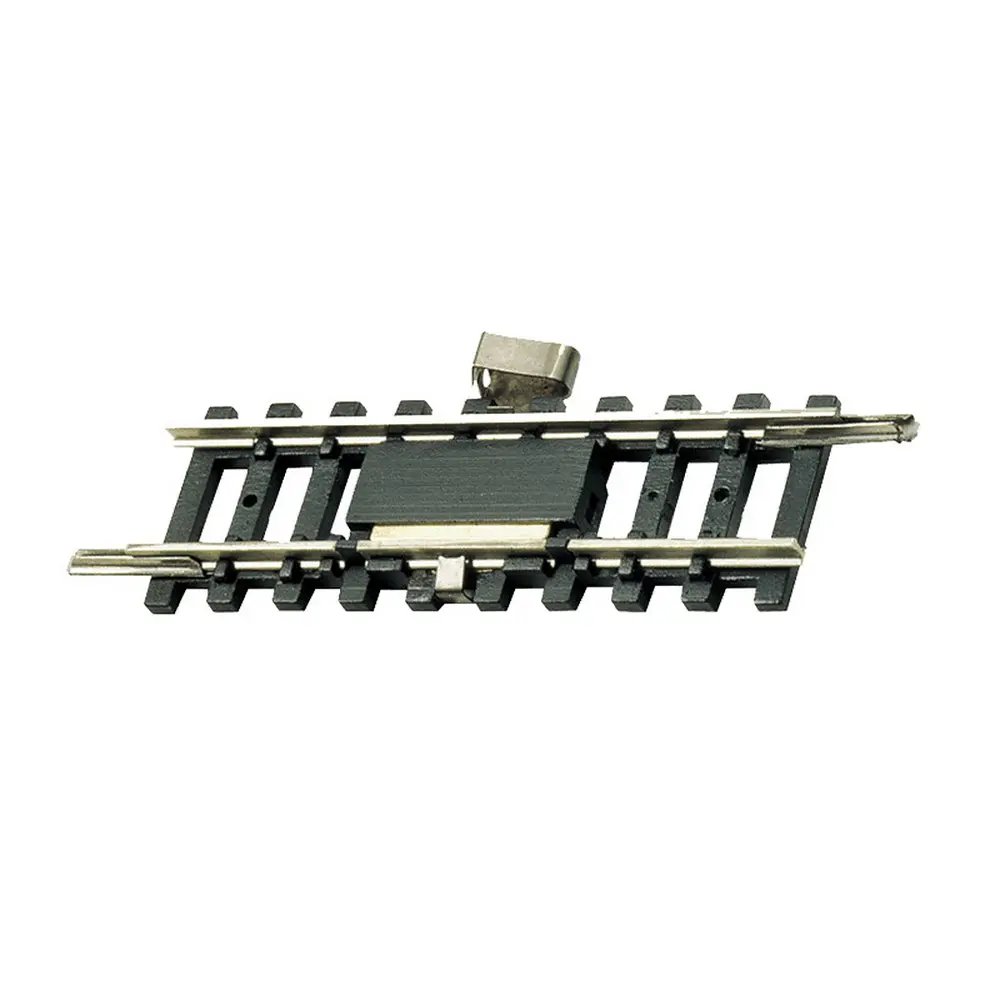

2 rails droits de contact 50 mm code 80 - Minitrix 14979 - N 1/160 - 2R

2 rails droits de contact Minitrix 14979 – Déclenchement automatique 50 mm pour voie N Code 80

Les Minitrix 14979 sont des rails droits de contact de 50 mm destinés aux réseaux ferroviaires miniatures à l’échelle N 1/160. Intégrés directement dans la voie, ils permettent de déclencher automatiquement une fonction au passage d’un train, tout en conservant la géométrie du système de voie Minitrix.

Le coffret comprend 2 rails de contact en Code 80, équipés de leurs éclisses et adaptés aux réseaux 2 rails en courant continu.

Déclenchement automatique au passage du train

Le système à double contact est conçu pour assurer un déclenchement fiable. La commutation intervient lorsqu’au moins deux roues métalliques reliées électriquement franchissent la zone de contact.

Une roue métallique isolée ou des roues en plastique ne provoquent donc pas le déclenchement. Ce principe permet d’utiliser les rails 14979 pour commander différentes fonctions automatiques du réseau en fonction du passage du matériel roulant.

Voie Minitrix N Code 80

Chaque élément mesure 50 mm de longueur. Les profilés sont en Code 80, soit une hauteur annoncée de 2,1 mm, tandis que la largeur totale de la voie avec ses traverses est de 16 mm.

Les profilés sont fabriqués à partir d’un alliage métallique inoxydable destiné à assurer un contact électrique fiable entre les roues et les rails. Les traverses sont de couleur noire.

Les éclisses sont déjà installées, ce qui facilite l’intégration des rails de contact dans un tracé Minitrix existant.

Un élément fonctionnel pour automatiser un réseau N

Les Minitrix 14979 sont particulièrement intéressants pour les modélistes souhaitant ajouter des automatismes déclenchés directement par le passage des trains. Ils s’intègrent au système Minitrix N comprenant rails droits, courbes, aiguillages, croisements et autres éléments électriques ou de sectionnement.

Pour une installation permanente, Minitrix propose également des accessoires de fixation ainsi que des éclisses métalliques ou isolantes permettant d’adapter le montage à la configuration électrique du réseau.

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14979
• Type : rails droits de contact
• Échelle : N – 1/160
• Système électrique : courant continu – 2 rails
• Code de voie : Code 80
• Hauteur du profilé : 2,1 mm
• Longueur : 50 mm par rail
• Largeur avec traverses : 16 mm
• Géométrie : droite
• Fonction : déclenchement de fonctions automatiques au passage du train
• Principe : système à double contact
• Déclenchement : au moins deux roues métalliques reliées électriquement
• Déclenchement par roues en plastique : non
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Matière : métal
• Compatibilité : système de voie Minitrix N
• Quantité : 2 rails

Pièces nécessaires et non incluses

Selon l’automatisme et le montage envisagés :

• Câblage électrique adapté
• Dispositif ou accessoire électrique à commander
• Alimentation et éléments de commande adaptés au réseau
• Rails Minitrix N complémentaires
• Éclisses isolantes Minitrix 66539 si un isolement électrique est nécessaire
• Éléments de fixation pour une installation définitive

Les Minitrix 14979 constituent ainsi une solution pratique pour intégrer une détection du passage des trains directement dans la voie N, notamment pour la réalisation de fonctions automatiques sur un réseau Minitrix.
