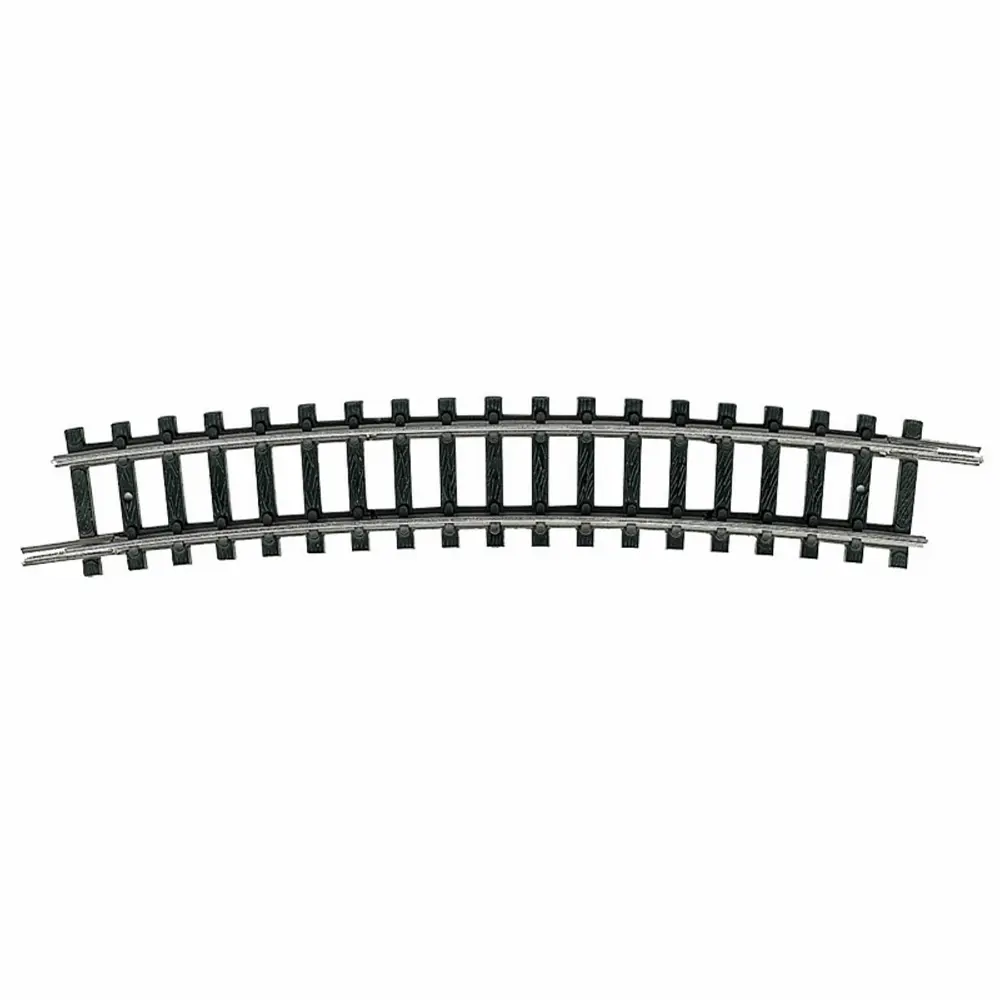

Rail courbe R4 362,6 mm 15° code 80 - Minitrix 14927 - N 1/160 - 2R

Rail courbe Minitrix 14927 R4 362,6 mm – 15° – Code 80 – Échelle N 1/160

Un rail courbe R4 pour réaliser des courbes plus larges à l’échelle N

Le rail courbe Minitrix 14927 est un élément de voie destiné à la création et à l’extension d’un réseau ferroviaire miniature à l’échelle N 1/160. Il associe un rayon R4 de 362,6 mm à un angle de 15°, permettant de réaliser des courbes plus ouvertes que les rayons R1, R2, R2a, R2b et R3 de la gamme Minitrix.

Pour former un cercle complet de 725,2 mm de diamètre, il faut assembler 24 rails Minitrix 14927. Un demi-cercle de 180° nécessite 12 éléments.

Voie Minitrix Code 80 avec éclisses installées

Le Minitrix 14927 possède des profilés d’une hauteur de 2,1 mm correspondant au Code 80. Ils sont fabriqués à partir d’un alliage métallique inoxydable, favorisant un contact électrique fiable entre les roues du matériel roulant et les rails.

Cette voie courbe est équipée de traverses noires et présente une largeur totale de 16 mm avec les traverses. Les éclisses sont déjà installées, ce qui facilite la jonction avec les autres éléments compatibles du système de voie Minitrix.

Un rayon R4 de 362,6 mm pour élargir les courbes du réseau

Avec son rayon de courbure R4 de 362,6 mm (14-1/4"), la référence Minitrix 14927 permet de créer des courbes plus larges sur un circuit de train miniature à l’échelle N.

Son angle de 15° permet de construire progressivement les courbes et d’adapter leur développement à la configuration du réseau. Le rayon R4 se situe à 33,6 mm du rayon R3 de 329 mm, conformément à l’espacement indiqué entre ces rayons successifs de la gamme.

Le système de voie Minitrix N comprend également des rails droits, des aiguillages, des croisements et de la voie flexible, offrant différentes possibilités pour construire ou agrandir un réseau de modélisme ferroviaire.

Une gamme complète de rails courbes Minitrix N

Les différents rayons et angles de la gamme permettent d’adapter la géométrie du tracé aux dimensions du réseau :

• R1 – 194,6 mm : 30° réf. 14912, 24° réf. 14914 et 6° réf. 14916
• R2 – 228,2 mm : 30° réf. 14922, 24° réf. 14924 et 6° réf. 14926
• R2a – 261,8 mm : 30° réf. 14910, 15° réf. 14911 et 7,5° réf. 14919
• R2b – 295,4 mm : 30° réf. 14920, 15° réf. 14921 et 7,5° réf. 14929
• R3 – 329 mm : 15° réf. 14917
• R4 – 362,6 mm : 15° réf. 14927
• R5 – 492,6 mm : 15° réf. 14918
• R6 – 526,2 mm : 15° réf. 14928
• Voie flexible : longueur 730 mm, réf. 14901

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14927
• Type : rail courbe / élément de voie courbe
• Échelle : N – 1/160
• Système de voie : 2 rails
• Alimentation : courant continu
• Rayon : R4
• Rayon de courbure : 362,6 mm / 14-1/4"
• Angle : 15°
• Diamètre d’un cercle complet : 725,2 mm
• Nombre de rails pour former un cercle : 24
• Nombre de rails pour former un demi-cercle : 12
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Nombre de pièces : 1 rail courbe

Accessoires complémentaires non inclus

Pour compléter la pose et la conception de votre réseau Minitrix à l’échelle N, plusieurs accessoires sont disponibles séparément et ne sont pas inclus avec la référence 14927 :

• Clips métalliques Minitrix 66528 pour la fixation facultative de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour réaliser un plan de réseau précis
• Autres éléments de voie Minitrix N nécessaires à la réalisation du circuit
• Matériel roulant à l’échelle N 1/160
• Alimentation adaptée à un réseau 2 rails en courant continu

Le rail courbe Minitrix 14927 R4 permet de réaliser des courbes de 362,6 mm de rayon sur un réseau de train miniature N 1/160. Son angle de 15°, son profil Code 80 et ses éclisses déjà installées facilitent son intégration dans un tracé utilisant le système de voie Minitrix.
