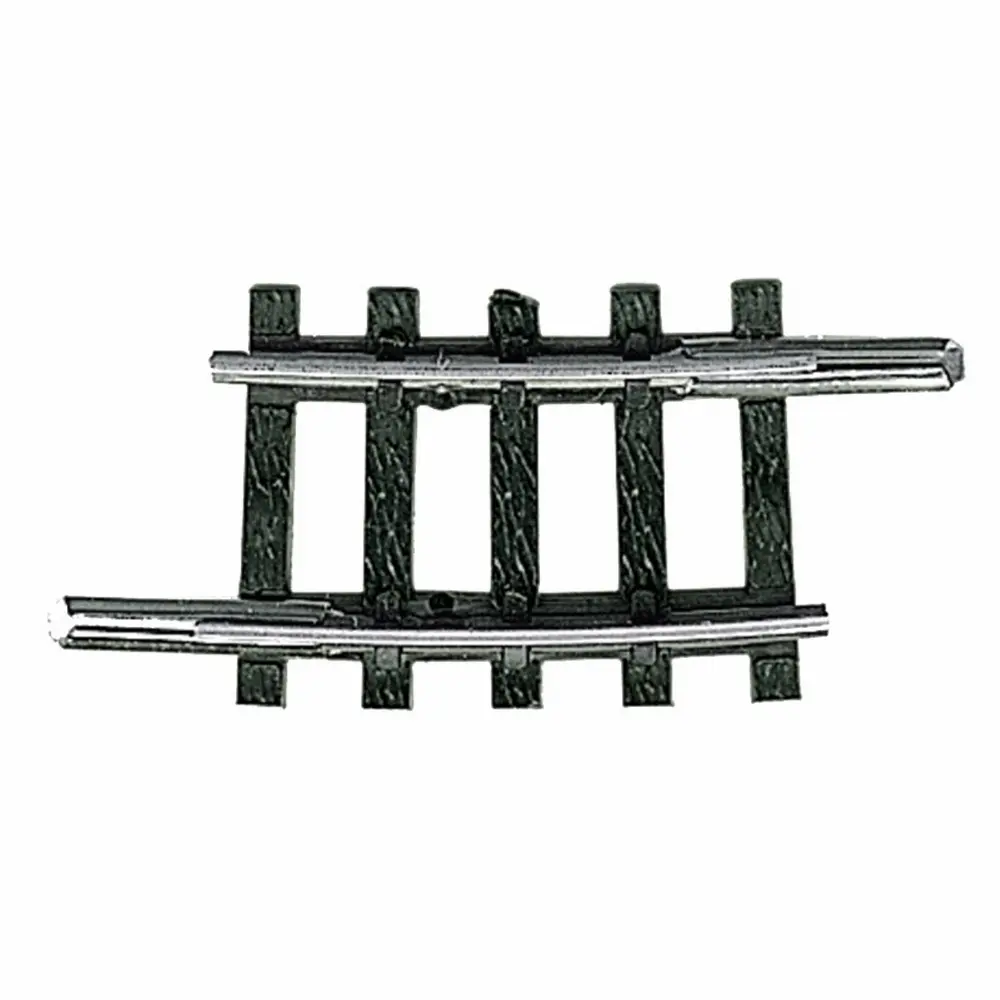

Rail courbe R2 228,2 mm 6° code 80 - Minitrix 14926 - N 1/160 - 2R

Rail courbe R2 228,2 mm – 6° – Code 80 – Minitrix 14926 – N 1/160 – 2 rails

Le rail courbe Minitrix 14926 est un élément de voie destiné aux réseaux ferroviaires miniatures à l’échelle N 1/160. Avec son rayon R2 de 228,2 mm et son angle de 6°, cette petite section courbe permet d’ajuster précisément la géométrie d’un tracé et de compléter les différentes courbes du système de voie Minitrix Code 80.

Cet élément de voie est équipé de traverses noires et livré avec ses éclisses déjà installées, ce qui facilite son raccordement aux autres rails Minitrix.

Un rail courbe R2 de 6° pour ajuster précisément le tracé

Le Minitrix 14926 adopte un rayon R2 de 228,2 mm pour un angle de seulement 6°. Cette géométrie permet de réaliser de petits ajustements dans une courbe et de compléter les autres références R2 du système Minitrix.

Plusieurs rails 14926 peuvent également être combinés : 5 sections 14926 correspondent à un rail 14922, tandis que 4 sections 14926 correspondent à un rail 14924.

Cette modularité facilite la création de courbes, boucles parallèles, voies d’évitement et voies de garage sur un réseau de train miniature à l’échelle N.

Voie Minitrix Code 80 à l’échelle N

La gamme de voie Minitrix N 1/160 comprend de nombreux éléments permettant de concevoir un réseau ferroviaire miniature adapté à l’espace disponible : rails droits, voies courbes, aiguillages, croisements et autres éléments de voie peuvent être associés pour créer différents tracés.

Les profilés de voie sont fabriqués à partir d’un alliage métallique inoxydable, destiné à assurer un contact électrique fiable entre les roues du matériel roulant et les rails.

Le profilé Code 80 possède une hauteur de 2,1 mm, tandis que la largeur d’une voie Minitrix avec ses traverses est de 16 mm.

Rayon R2 et entraxe des voies

Avec son rayon R2 de 228,2 mm, le rail Minitrix 14926 permet de réaliser une courbe plus large que le rayon R1 de 194,6 mm.

Les rayons successifs du système de voie Minitrix sont espacés de 33,6 mm, ce qui facilite notamment la réalisation de courbes parallèles sur un réseau miniature à plusieurs voies.

Grâce à son angle réduit de 6°, cette référence est particulièrement intéressante lorsqu’une faible portion de courbe est nécessaire pour obtenir la géométrie souhaitée.

Installation simple avec éclisses montées

Le rail courbe R2 Minitrix 14926 est livré avec ses éclisses déjà installées, permettant d’effectuer la jonction avec les autres éléments de voie compatibles.

Cette conception facilite aussi bien le montage que le démontage du réseau. Pour une installation permanente, Minitrix propose également différents accessoires permettant de fixer les voies sur le support du réseau.

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14926
• Type : élément de voie courbe
• Échelle : N 1/160
• Système : 2 rails
• Rayon : R2
• Rayon de courbure : 228,2 mm
• Angle : 6°
• Profilé : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Éclisses : installées
• Matériau du profilé : alliage métallique inoxydable
• Entraxe entre rayons successifs : 33,6 mm
• Équivalence : 5 sections 14926 = 1 rail 14922
• Équivalence : 4 sections 14926 = 1 rail 14924

Accessoires complémentaires non inclus

Pour compléter ou réaliser l’installation d’un réseau Minitrix à l’échelle N, plusieurs accessoires sont proposés séparément :

• Minitrix 66528 : clips métalliques de fixation
• Minitrix 66548 : vis de fixation
• Minitrix 66537 : clous de fixation
• Minitrix 66525 : éclisses métalliques
• Minitrix 66539 : éclisses plastiques
• Minitrix 66600 : gabarit pour la réalisation précise d’un plan de réseau

Le rail courbe R2 Minitrix 14926 constitue ainsi un élément complémentaire utile pour concevoir, ajuster ou agrandir un réseau ferroviaire miniature N 1/160. Son rayon de 228,2 mm, son angle de 6°, son profilé Code 80 et ses éclisses déjà installées permettent de l’intégrer facilement dans un tracé utilisant le système de voie Minitrix.
