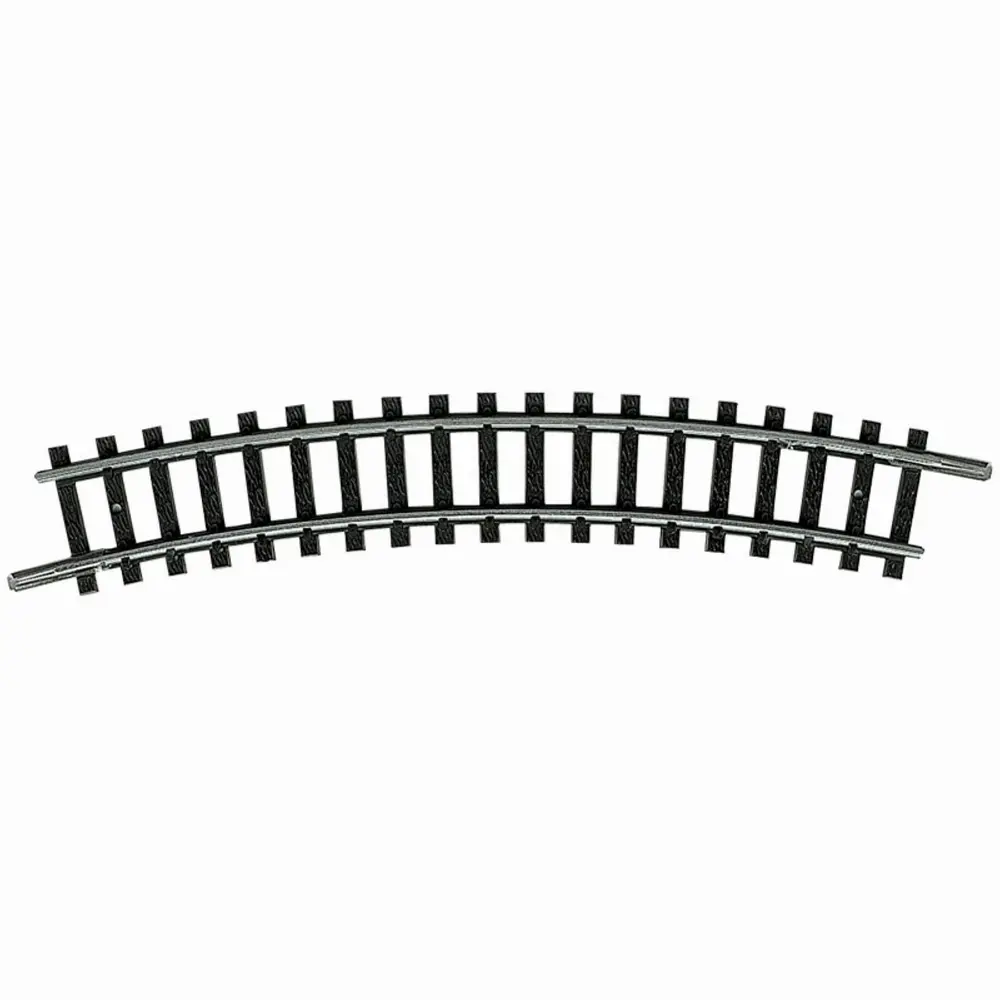

Rail courbe R2 228,2 mm 24° code 80 - Minitrix 14924 - N 1/160 - 2R

Rail courbe Minitrix 14924 R2 228,2 mm – 24° – Code 80 – Échelle N 1/160

Un rail courbe R2 de 24° pour construire votre réseau ferroviaire à l’échelle N

Le rail courbe Minitrix 14924 est un élément de voie conçu pour la création et l’extension d’un réseau ferroviaire miniature à l’échelle N 1/160. Sa géométrie associe un rayon R2 de 228,2 mm à un angle de 24°, permettant de réaliser des courbes régulières tout en conservant un tracé relativement compact.

Pour constituer un cercle complet de 456,4 mm de diamètre, il faut assembler 15 rails Minitrix 14924.

Voie Minitrix Code 80 avec éclisses installées

Le Minitrix 14924 est équipé de profilés d’une hauteur de 2,1 mm correspondant au Code 80. Les rails sont fabriqués à partir d’un alliage métallique inoxydable, favorisant un contact électrique fiable entre les roues du matériel roulant et la voie.

Les traverses noires accompagnent le profil de la voie, dont la largeur totale avec traverses est de 16 mm. Les éclisses sont déjà installées, ce qui facilite la connexion avec les autres éléments compatibles du système de voie Minitrix.

Un rayon R2 de 228,2 mm pour les réseaux N compacts

Avec son rayon de courbure R2 de 228,2 mm (9 pouces), cette section se situe entre le rayon R1 de 194,6 mm et le rayon R2a de 261,8 mm dans la gamme indiquée.

Son angle de 24° permet de construire une courbe par sections régulières. Le rayon R2 est également proposé avec un angle de 30° sous la référence 14922 et de 6° sous la référence 14926, offrant plusieurs possibilités pour adapter précisément la géométrie du circuit.

Les rayons successifs de la gamme Minitrix sont espacés de 33,6 mm, ce qui permet notamment de concevoir des voies courbes parallèles.

Une gamme complète de rails courbes Minitrix N

Le système de voie Minitrix à l’échelle N comprend différents rayons et angles pour adapter le tracé aux dimensions et à la configuration du réseau :

• R1 – 194,6 mm : 30° réf. 14912, 24° réf. 14914 et 6° réf. 14916
• R2 – 228,2 mm : 30° réf. 14922, 24° réf. 14924 et 6° réf. 14926
• R2a – 261,8 mm : 30° réf. 14910, 15° réf. 14911 et 7,5° réf. 14919
• R2b – 295,4 mm : 30° réf. 14920, 15° réf. 14921 et 7,5° réf. 14929
• R3 – 329 mm : 15° réf. 14917
• R4 – 362,6 mm : 15° réf. 14927
• R5 – 492,6 mm : 15° réf. 14918
• R6 – 526,2 mm : 15° réf. 14928
• Voie flexible : longueur 730 mm, réf. 14901

Cette variété de rails Minitrix N, complétée par des voies droites, aiguillages, croisements et voies flexibles, permet de construire et de faire évoluer progressivement un circuit de train miniature.

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14924
• Type : rail courbe / élément de voie courbe
• Échelle : N – 1/160
• Système de voie : 2 rails
• Alimentation : courant continu
• Rayon : R2
• Rayon de courbure : 228,2 mm / 9 pouces
• Angle : 24°
• Diamètre d’un cercle complet : 456,4 mm
• Nombre de rails pour former un cercle : 15
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Nombre de pièces : 1 rail courbe

Accessoires complémentaires non inclus

Pour compléter l’installation de ce rail courbe Minitrix à l’échelle N, plusieurs accessoires sont disponibles séparément et ne sont pas inclus avec la référence 14924 :

• Clips métalliques Minitrix 66528 pour la fixation facultative de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour réaliser précisément le plan du réseau
• Autres éléments de voie Minitrix N nécessaires à la réalisation du tracé
• Matériel roulant à l’échelle N 1/160
• Alimentation adaptée à un réseau 2 rails en courant continu

Le rail courbe Minitrix 14924 R2 est adapté à la réalisation de courbes compactes sur un réseau de train miniature N 1/160. Son rayon de 228,2 mm, son angle de 24°, son profil Code 80 et ses éclisses déjà installées facilitent son intégration dans un réseau utilisant le système de voie Minitrix.
