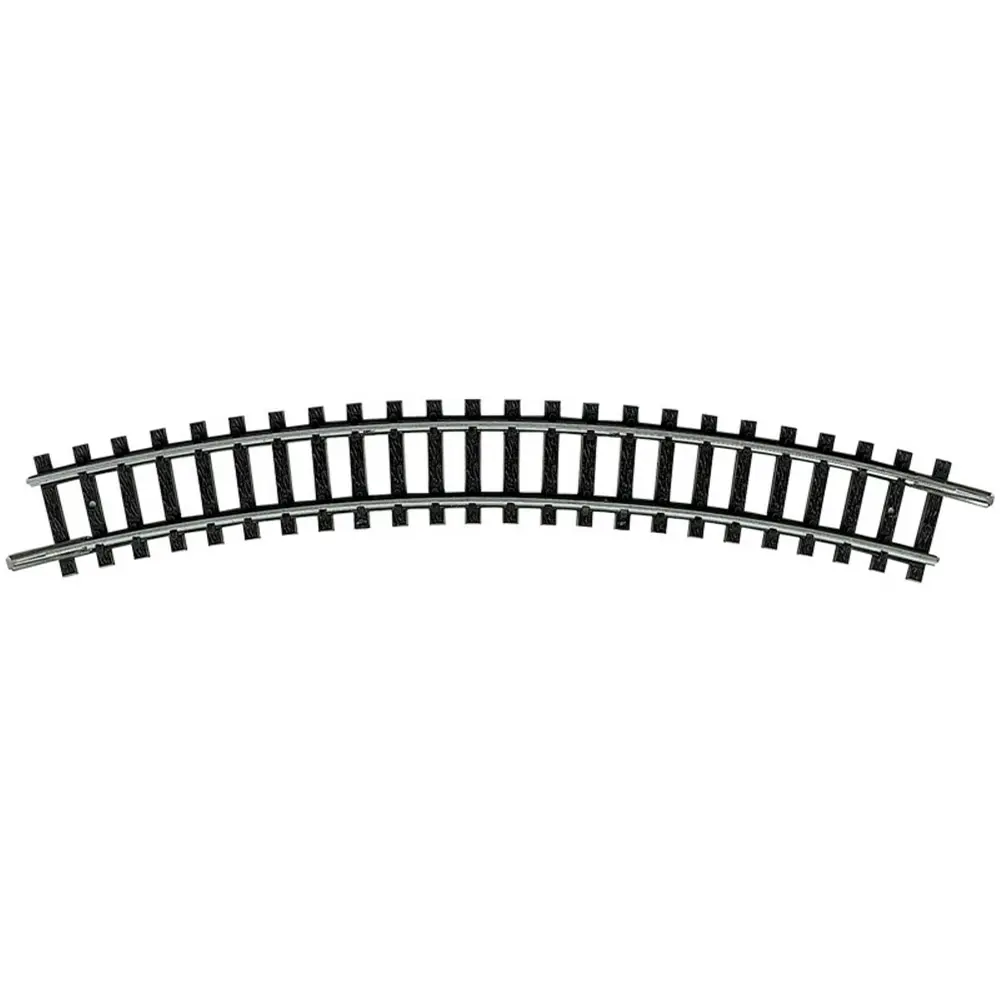

Rail courbe R2 228,2 mm 30° code 80 - Minitrix 14922 - N 1/160 - 2R

Rail courbe Minitrix 14922 R2 228,2 mm – 30° – Code 80 – Échelle N 1/160

Un rail courbe R2 de 30° pour réaliser un réseau ferroviaire compact à l’échelle N

Le rail courbe Minitrix 14922 est un élément de voie conçu pour la création et l’extension d’un réseau ferroviaire miniature à l’échelle N 1/160. Il associe un rayon R2 de 228,2 mm à un angle de 30°, permettant de construire facilement des courbes régulières sur un circuit de train miniature.

Pour réaliser un cercle complet de 456,4 mm de diamètre, il faut assembler 12 rails Minitrix 14922. Un demi-cercle de 180° nécessite 6 éléments.

Voie Minitrix Code 80 avec éclisses installées

Le Minitrix 14922 possède des profilés d’une hauteur de 2,1 mm correspondant au Code 80. Les rails sont fabriqués à partir d’un alliage métallique inoxydable, conçu pour favoriser un contact électrique fiable entre les roues du matériel roulant et la voie.

Cette voie courbe est équipée de traverses noires et présente une largeur totale de 16 mm avec les traverses. Les éclisses sont déjà installées, ce qui facilite la connexion avec les autres éléments compatibles du système de voie Minitrix.

Un rayon R2 de 228,2 mm adapté aux tracés compacts

Avec son rayon de courbure R2 de 228,2 mm (9 pouces), le rail Minitrix 14922 permet de réaliser des courbes relativement compactes tout en utilisant la géométrie standardisée du système de voie Minitrix.

Son angle de 30° simplifie la réalisation de courbes importantes avec un nombre limité d’éléments. La gamme R2 comprend également le rail Minitrix 14924 de 24° et le Minitrix 14926 de 6°, permettant d’ajuster plus précisément le tracé selon la configuration du réseau.

Les rayons successifs de la gamme Minitrix sont espacés de 33,6 mm, une caractéristique utile notamment pour concevoir des voies courbes parallèles.

Une gamme complète de rails courbes Minitrix N

Le système de voie Minitrix à l’échelle N propose différents rayons et angles pour adapter la géométrie du circuit à l’espace disponible :

• R1 – 194,6 mm : 30° réf. 14912, 24° réf. 14914 et 6° réf. 14916
• R2 – 228,2 mm : 30° réf. 14922, 24° réf. 14924 et 6° réf. 14926
• R2a – 261,8 mm : 30° réf. 14910, 15° réf. 14911 et 7,5° réf. 14919
• R2b – 295,4 mm : 30° réf. 14920, 15° réf. 14921 et 7,5° réf. 14929
• R3 – 329 mm : 15° réf. 14917
• R4 – 362,6 mm : 15° réf. 14927
• R5 – 492,6 mm : 15° réf. 14918
• R6 – 526,2 mm : 15° réf. 14928
• Voie flexible : longueur 730 mm, réf. 14901

La gamme comprend également des rails droits, aiguillages et croisements afin de construire et de faire évoluer progressivement un réseau de train miniature N.

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14922
• Type : rail courbe / élément de voie courbe
• Échelle : N – 1/160
• Système de voie : 2 rails
• Alimentation : courant continu
• Rayon : R2
• Rayon de courbure : 228,2 mm / 9 pouces
• Angle : 30°
• Diamètre d’un cercle complet : 456,4 mm
• Nombre de rails pour former un cercle : 12
• Nombre de rails pour former un demi-cercle : 6
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Nombre de pièces : 1 rail courbe

Accessoires complémentaires non inclus

Pour compléter l’installation de ce rail courbe Minitrix à l’échelle N, plusieurs accessoires sont disponibles séparément et ne sont pas inclus avec la référence 14922 :

• Clips métalliques Minitrix 66528 pour la fixation facultative de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour réaliser précisément le plan du réseau
• Autres éléments de voie Minitrix N nécessaires à la réalisation du circuit
• Matériel roulant à l’échelle N 1/160
• Alimentation adaptée à un réseau 2 rails en courant continu

Le rail courbe Minitrix 14922 R2 est particulièrement adapté à la réalisation de courbes régulières sur un réseau de train miniature N 1/160. Son rayon de 228,2 mm, son angle de 30°, son profil Code 80 et ses éclisses déjà installées facilitent son intégration dans un tracé utilisant le système de voie Minitrix.
