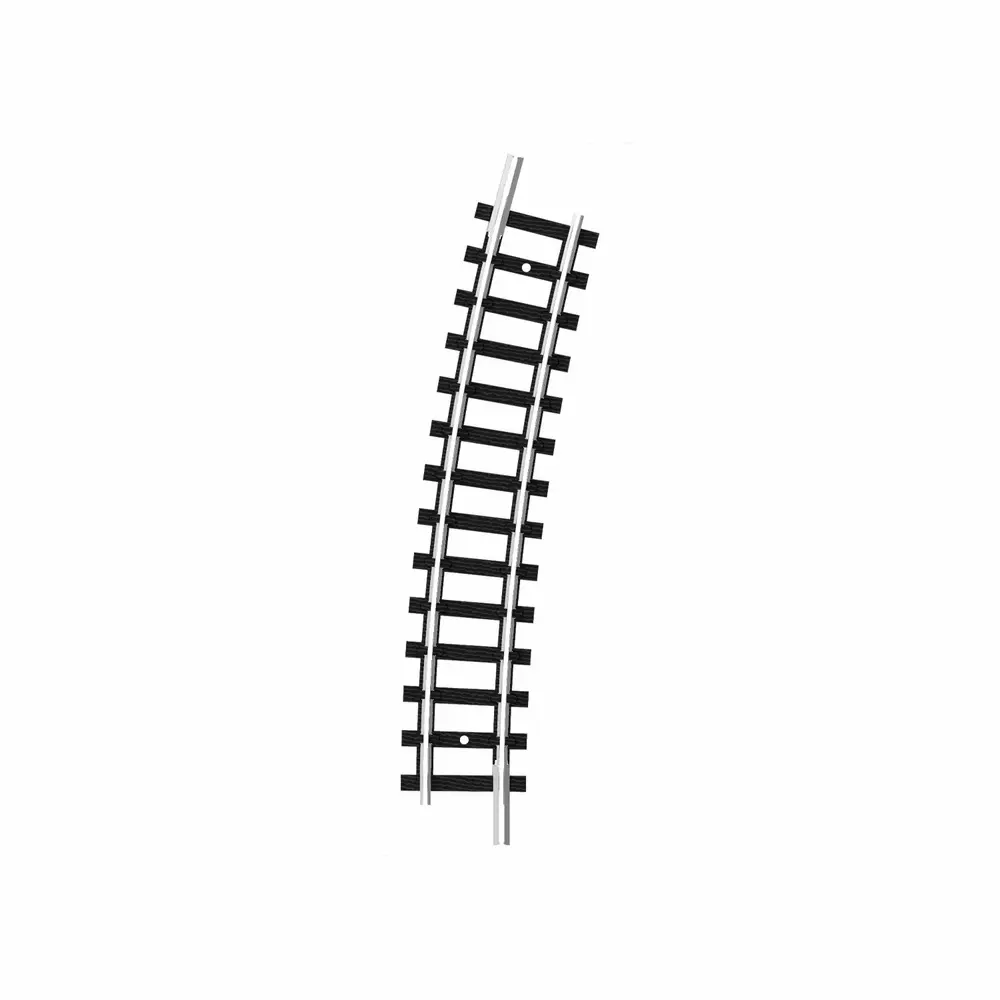

Rail courbe R2b 295,4 mm 15° code 80 - Minitrix 14921 - N 1/160 - 2R

Rail courbe Minitrix 14921 R2b 295,4 mm – 15° – Code 80 – Échelle N 1/160

Un rail courbe R2b pour construire et compléter votre réseau à l’échelle N

Le rail courbe Minitrix 14921 est un élément de voie destiné à la création et à l’extension d’un réseau ferroviaire miniature à l’échelle N 1/160. Sa géométrie associe un rayon R2b de 295,4 mm à un angle de 15°, permettant de construire progressivement les courbes d’un circuit de train miniature.

Pour réaliser un cercle complet de 590,8 mm de diamètre, il faut assembler 24 rails Minitrix 14921. Un demi-cercle de 180° nécessite quant à lui 12 éléments.

Voie Minitrix Code 80 avec éclisses installées

Le Minitrix 14921 possède des profilés d’une hauteur de 2,1 mm correspondant au Code 80. Ils sont fabriqués dans un alliage métallique inoxydable conçu pour assurer un contact électrique fiable entre les roues du matériel roulant et les rails.

La voie est équipée de traverses noires et présente une largeur totale de 16 mm avec les traverses. Les éclisses sont déjà installées, ce qui facilite la connexion du rail aux autres éléments compatibles de la gamme Minitrix.

Un rayon R2b de 295,4 mm pour diversifier les tracés

Avec son rayon de courbure R2b de 295,4 mm et son angle de 15°, cette section permet de réaliser des courbes par étapes et d’adapter précisément la géométrie du réseau.

La gamme R2b comprend également une section de 30° sous la référence 14920 et une petite section de 7,5° sous la référence 14929. Ces différentes géométries permettent de combiner les rails selon les besoins du tracé.

Le système de voie Minitrix N comprend également des rails droits, des aiguillages, des croisements et de la voie flexible pour développer progressivement un réseau de modélisme ferroviaire.

Une gamme complète de rails courbes Minitrix N

Les différents rayons et angles disponibles permettent d’adapter les courbes à la configuration du réseau :

• R1 – 194,6 mm : 30° réf. 14912, 24° réf. 14914 et 6° réf. 14916
• R2 – 228,2 mm : 30° réf. 14922, 24° réf. 14924 et 6° réf. 14926
• R2a – 261,8 mm : 30° réf. 14910, 15° réf. 14911 et 7,5° réf. 14919
• R2b – 295,4 mm : 30° réf. 14920, 15° réf. 14921 et 7,5° réf. 14929
• R3 – 329 mm : 15° réf. 14917
• R4 – 362,6 mm : 15° réf. 14927
• R5 – 492,6 mm : 15° réf. 14918
• R6 – 526,2 mm : 15° réf. 14928
• Voie flexible : longueur 730 mm, réf. 14901

Les rayons successifs de la gamme sont espacés de 33,6 mm, une caractéristique utile notamment pour la conception de voies courbes parallèles.

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14921
• Type : rail courbe / élément de voie courbe
• Échelle : N – 1/160
• Système de voie : 2 rails
• Alimentation : courant continu
• Rayon : R2b
• Rayon de courbure : 295,4 mm
• Angle : 15°
• Diamètre d’un cercle complet : 590,8 mm
• Nombre de rails pour un cercle : 24
• Nombre de rails pour un demi-cercle : 12
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Nombre de pièces : 1 rail courbe

Accessoires complémentaires non inclus

Pour compléter la pose et la conception de votre réseau Minitrix à l’échelle N, différents accessoires sont disponibles séparément et ne sont pas inclus avec la référence 14921 :

• Clips métalliques Minitrix 66528 pour la fixation facultative de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour réaliser un plan de réseau précis
• Autres éléments de voie Minitrix N nécessaires à la réalisation du tracé
• Matériel roulant à l’échelle N 1/160
• Alimentation adaptée à un réseau 2 rails en courant continu

Le rail courbe Minitrix 14921 R2b permet de compléter efficacement un réseau de train miniature N 1/160. Son rayon de 295,4 mm, son angle de 15°, son profil Code 80 et ses éclisses déjà installées facilitent son intégration dans un tracé utilisant le système de voie Minitrix.
