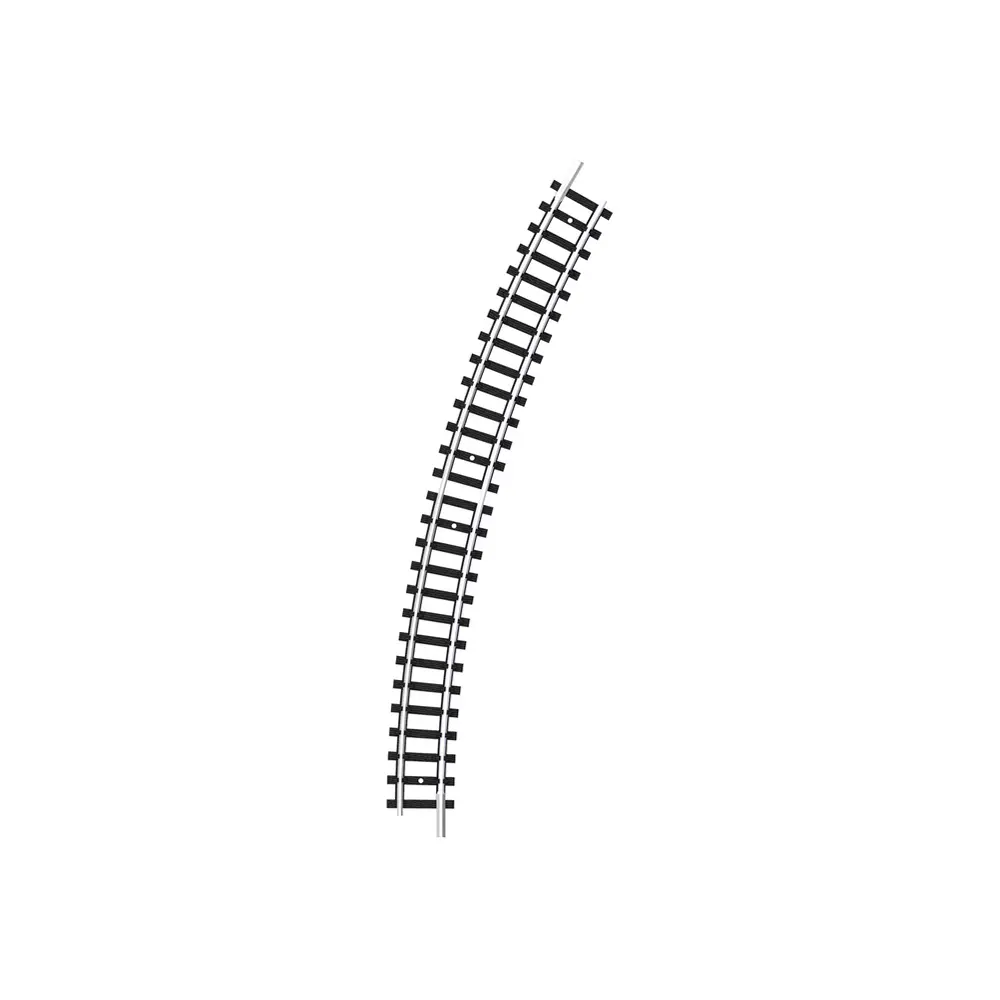

Rail courbe R2b 295,4 mm 30° code 80 - Minitrix 14920 - N 1/160 - 2R

Rail courbe Minitrix 14920 R2b 295,4 mm – 30° – Code 80 – Échelle N 1/160

Un rail courbe R2b de 30° pour créer votre réseau ferroviaire à l’échelle N

Le rail courbe Minitrix 14920 est un élément de voie conçu pour la création et l’extension d’un réseau ferroviaire miniature à l’échelle N 1/160. Il associe un rayon R2b de 295,4 mm à un angle de 30°, une géométrie permettant de constituer rapidement des courbes régulières sur un circuit de train miniature.

Pour réaliser un cercle complet de 590,8 mm de diamètre, il faut assembler 12 rails Minitrix 14920. Un demi-cercle de 180° nécessite 6 éléments.

Voie Minitrix Code 80 avec éclisses installées

Le Minitrix 14920 possède des profilés d’une hauteur de 2,1 mm correspondant au Code 80. Ils sont fabriqués à partir d’un alliage métallique inoxydable, conçu pour assurer un contact électrique fiable entre les roues du matériel roulant et les rails.

Cette voie est équipée de traverses noires et présente une largeur de 16 mm avec les traverses. Les éclisses sont déjà installées, facilitant ainsi le raccordement avec les autres éléments compatibles du système de voie Minitrix.

Un rayon R2b de 295,4 mm pour des courbes régulières

Avec son rayon de courbure R2b de 295,4 mm (11-9/16") et son angle de 30°, cette section permet de réaliser efficacement des courbes sur un réseau de train miniature N.

La géométrie R2b est également disponible avec des angles plus petits : le Minitrix 14921 de 15° et le Minitrix 14929 de 7,5° permettent d’effectuer des ajustements plus précis du tracé. Ainsi, 2 rails 14921 de 15° ou 4 rails 14929 de 7,5° correspondent à l’angle de 30° du rail 14920.

Les rayons successifs de la gamme Minitrix sont espacés de 33,6 mm, ce qui facilite notamment la conception de voies courbes parallèles.

Une gamme complète de rails courbes Minitrix N

Le système de voie Minitrix à l’échelle N comprend différents rayons et angles pour adapter la géométrie du réseau :

• R1 – 194,6 mm : 30° réf. 14912, 24° réf. 14914 et 6° réf. 14916
• R2 – 228,2 mm : 30° réf. 14922, 24° réf. 14924 et 6° réf. 14926
• R2a – 261,8 mm : 30° réf. 14910, 15° réf. 14911 et 7,5° réf. 14919
• R2b – 295,4 mm : 30° réf. 14920, 15° réf. 14921 et 7,5° réf. 14929
• R3 – 329 mm : 15° réf. 14917
• R4 – 362,6 mm : 15° réf. 14927
• R5 – 492,6 mm : 15° réf. 14918
• R6 – 526,2 mm : 15° réf. 14928
• Voie flexible : longueur 730 mm, réf. 14901

Cette variété de rails droits, courbes, aiguillages, croisements et voies flexibles permet de concevoir et de faire évoluer progressivement un réseau ferroviaire miniature à l’échelle N.

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14920
• Type : rail courbe / élément de voie courbe
• Échelle : N – 1/160
• Système de voie : 2 rails
• Alimentation : courant continu
• Rayon : R2b
• Rayon de courbure : 295,4 mm / 11-9/16"
• Angle : 30°
• Diamètre d’un cercle complet : 590,8 mm
• Nombre de rails pour un cercle : 12
• Nombre de rails pour un demi-cercle : 6
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Nombre de pièces : 1 rail courbe

Accessoires complémentaires non inclus

Pour compléter la pose ou la conception de votre réseau Minitrix N, plusieurs accessoires sont disponibles séparément et ne sont pas inclus avec le rail 14920 :

• Clips métalliques Minitrix 66528 pour la fixation facultative de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour réaliser un plan de réseau précis
• Autres éléments de voie Minitrix N nécessaires à la réalisation du circuit
• Matériel roulant à l’échelle N 1/160
• Alimentation adaptée à un réseau 2 rails en courant continu

Le rail courbe Minitrix 14920 R2b est un élément adapté à la réalisation de courbes régulières sur un réseau de train miniature N 1/160. Son rayon de 295,4 mm, son angle de 30°, son profil Code 80 et ses éclisses déjà installées facilitent son intégration dans un tracé utilisant le système de voie Minitrix.
