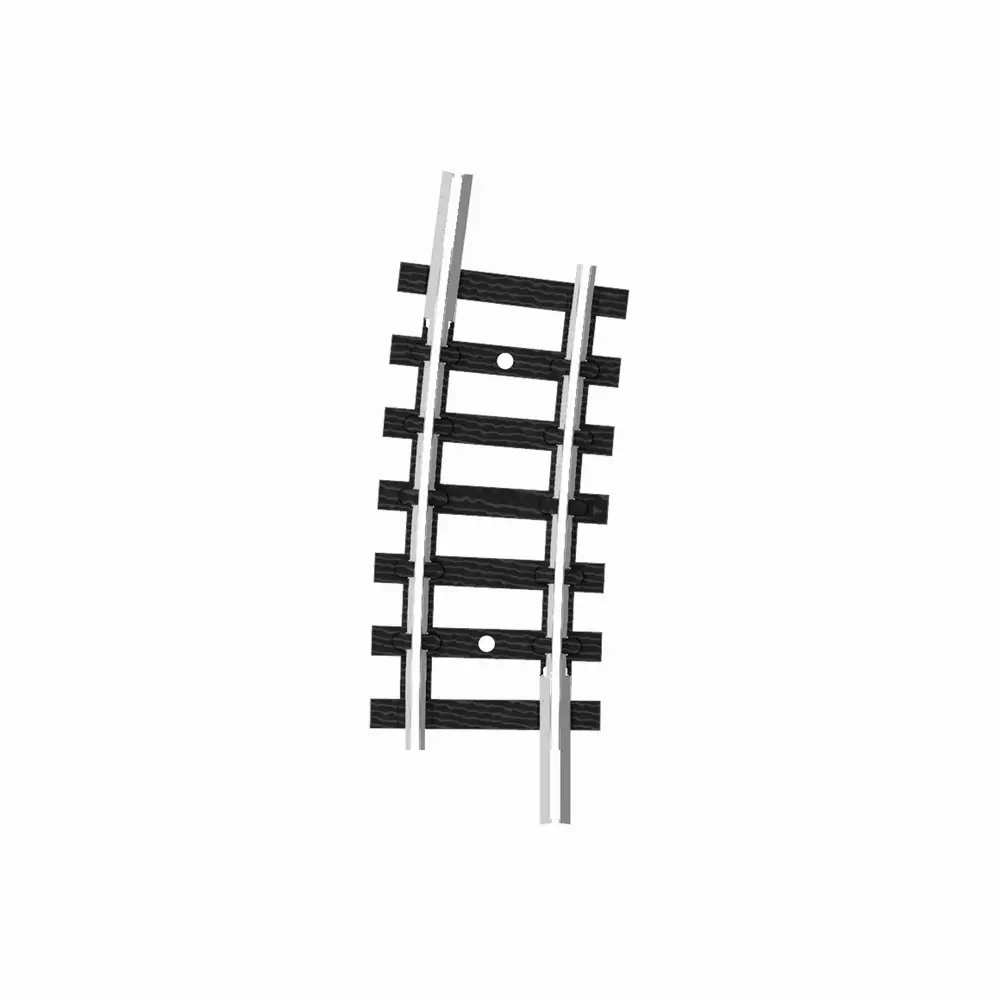

Rail courbe R2a 261,8 mm 7,5° code 80 - Minitrix 14919 - N 1/160 - 2R

Rail courbe Minitrix 14919 R2a 261,8 mm – 7,5° – Code 80 – Échelle N 1/160

Un rail courbe R2a de 7,5° pour ajuster précisément votre réseau N

Le rail courbe Minitrix 14919 est un élément de voie destiné à la création, au raccordement et à l’extension d’un réseau ferroviaire miniature à l’échelle N 1/160. Il possède un rayon R2a de 261,8 mm associé à un faible angle de 7,5°, particulièrement utile pour ajuster avec précision la géométrie d’une courbe.

Cette petite section de voie permet de compléter les autres rails R2a de la gamme Minitrix. Deux rails 14919 de 7,5° correspondent à un rail 14911 de 15°, tandis que quatre rails 14919 correspondent à un rail 14910 de 30°.

Voie Minitrix Code 80 avec éclisses installées

Le Minitrix 14919 est équipé d’un profilé d’une hauteur de 2,1 mm correspondant au Code 80. Les profilés sont fabriqués à partir d’un alliage métallique inoxydable, conçu pour favoriser la fiabilité du contact électrique entre les roues du matériel roulant et les rails.

La voie possède des traverses noires et présente une largeur de 16 mm avec les traverses. Les éclisses sont déjà installées, facilitant le raccordement avec les autres éléments compatibles du système de voie Minitrix.

Une section de 7,5° pour affiner la géométrie des courbes

Grâce à son rayon R2a de 261,8 mm (10-5/16") et à son angle réduit de 7,5°, cette voie courbe permet d’effectuer des ajustements plus fins qu’avec les sections R2a de 15° ou 30°.

Cette géométrie est particulièrement intéressante pour compléter un tracé, ajuster une courbe ou obtenir la configuration souhaitée lors de la conception d’un circuit de train miniature à l’échelle N.

Les rayons successifs de la gamme Minitrix sont espacés de 33,6 mm, ce qui permet notamment d’organiser des voies courbes parallèles.

Une gamme complète de rails courbes Minitrix N

Le système de voie Minitrix à l’échelle N comprend différents rayons et angles permettant de construire et de faire évoluer un réseau ferroviaire miniature :

• R1 – 194,6 mm : 30° réf. 14912, 24° réf. 14914 et 6° réf. 14916
• R2 – 228,2 mm : 30° réf. 14922, 24° réf. 14924 et 6° réf. 14926
• R2a – 261,8 mm : 30° réf. 14910, 15° réf. 14911 et 7,5° réf. 14919
• R2b – 295,4 mm : 30° réf. 14920, 15° réf. 14921 et 7,5° réf. 14929
• R3 – 329 mm : 15° réf. 14917
• R4 – 362,6 mm : 15° réf. 14927
• R5 – 492,6 mm : 15° réf. 14918
• R6 – 526,2 mm : 15° réf. 14928
• Voie flexible : longueur 730 mm, réf. 14901

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14919
• Type : rail courbe / élément de voie courbe
• Échelle : N – 1/160
• Système de voie : 2 rails
• Alimentation : courant continu
• Rayon : R2a
• Rayon de courbure : 261,8 mm / 10-5/16"
• Angle : 7,5°
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Conditionnement : vendu à l’unité
• Équivalence : 2 éléments 14919 = 1 élément 14911 de 15°
• Équivalence : 4 éléments 14919 = 1 élément 14910 de 30°

Accessoires complémentaires non inclus

Pour compléter l’installation de ce rail courbe Minitrix N, plusieurs accessoires et éléments de voie sont disponibles séparément et ne sont pas inclus avec la référence 14919 :

• Clips métalliques Minitrix 66528 pour la fixation facultative de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour préparer précisément le plan du réseau
• Autres éléments de voie Minitrix N nécessaires à la réalisation du circuit
• Matériel roulant à l’échelle N 1/160
• Alimentation adaptée à un réseau 2 rails en courant continu

Le rail courbe Minitrix 14919 R2a est particulièrement adapté aux ajustements précis d’un réseau de train miniature N 1/160. Son rayon de 261,8 mm, son faible angle de 7,5°, son profil Code 80 et ses éclisses déjà installées permettent de compléter facilement les courbes R2a du système de voie Minitrix.
