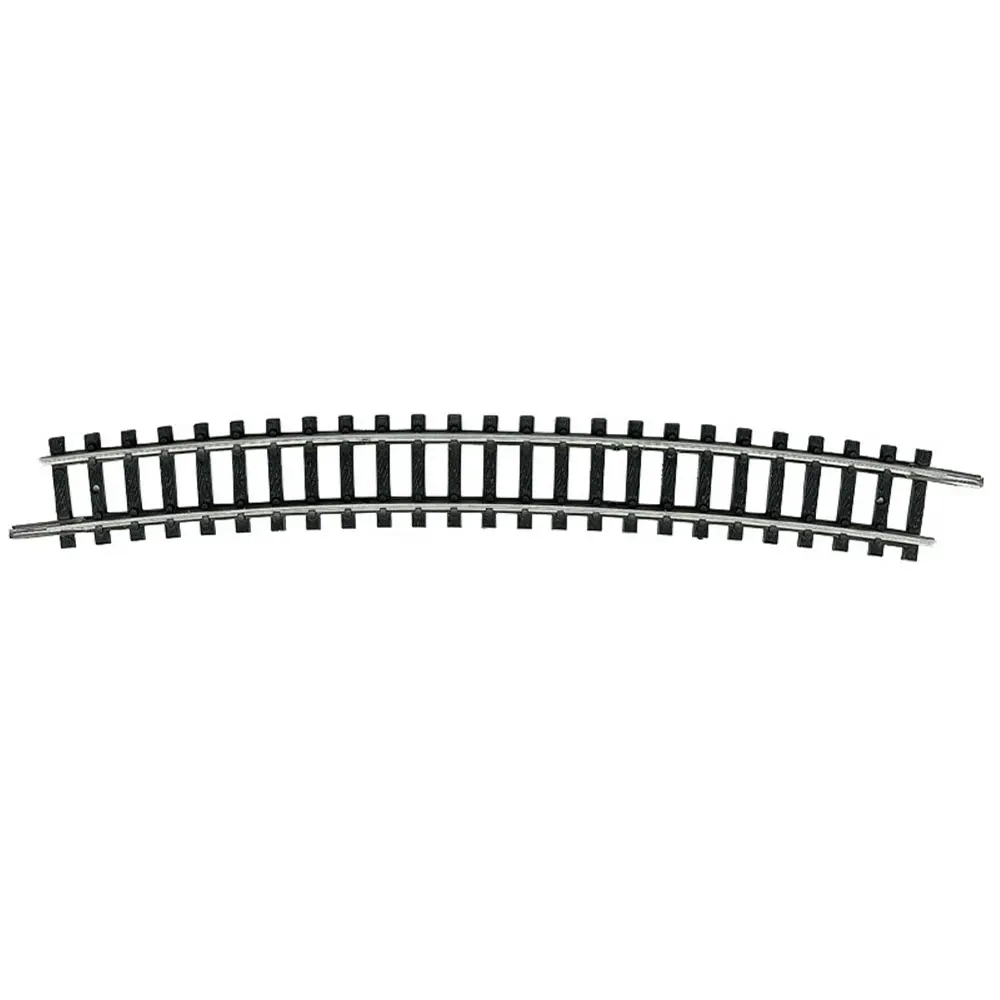

Rail courbe R5 492,6 mm 15° code 80 - Minitrix 14918 - N 1/160 - 2R

Rail courbe Minitrix 14918 R5 492,6 mm – 15° – Code 80 – Échelle N 1/160

Un rail courbe R5 pour réaliser de larges courbes sur votre réseau N

Le rail courbe Minitrix 14918 est un élément de voie destiné à la création et à l’extension d’un réseau ferroviaire miniature à l’échelle N 1/160. Il associe un rayon R5 de 492,6 mm à un angle de 15°, permettant de réaliser de larges courbes sur un circuit de train miniature.

Pour former un cercle complet de 985,2 mm de diamètre, il faut assembler 24 rails Minitrix 14918. Un demi-cercle de 180° nécessite 12 éléments.

Voie Minitrix Code 80 avec éclisses installées

Le Minitrix 14918 possède des profilés d’une hauteur de 2,1 mm correspondant au Code 80. Les rails sont fabriqués à partir d’un alliage métallique inoxydable, conçu pour favoriser un contact électrique fiable entre les roues du matériel roulant et la voie.

Cette voie courbe est équipée de traverses noires et présente une largeur totale de 16 mm avec les traverses. Les éclisses sont déjà installées, facilitant ainsi le raccordement avec les autres éléments compatibles du système de voie Minitrix.

Un rayon R5 de 492,6 mm pour des courbes plus ouvertes

Avec son rayon de courbure R5 de 492,6 mm (19-3/8"), le rail Minitrix 14918 permet de réaliser des courbes plus ouvertes sur un réseau de train miniature N 1/160.

Son angle de 15° permet de construire progressivement les courbes et d’adapter leur développement à la configuration du réseau. Le rayon R5 est complété dans la gamme par le rayon R6 de 526,2 mm, soit un écart de 33,6 mm, permettant notamment la réalisation de voies courbes parallèles.

Pour les tracés nécessitant une géométrie personnalisée, Minitrix propose également une voie flexible de 730 mm sous la référence 14901, pouvant être utilisée pour réaliser des sections courbes adaptées aux besoins du réseau.

Un système de voie conçu pour faire évoluer votre réseau miniature

La gamme Minitrix à l’échelle N comprend des rails droits et courbes, des aiguillages, des croisements ainsi que de la voie flexible. Cette variété permet de créer différents tracés et de faire évoluer progressivement un réseau ferroviaire miniature.

Le système de voie peut ainsi être utilisé pour réaliser des boucles, des voies parallèles, des voies d’évitement ou des voies de garage en fonction de la configuration recherchée.

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14918
• Type : rail courbe / élément de voie courbe
• Échelle : N – 1/160
• Système de voie : 2 rails
• Alimentation : courant continu
• Rayon : R5
• Rayon de courbure : 492,6 mm / 19-3/8"
• Angle : 15°
• Diamètre d’un cercle complet : 985,2 mm
• Nombre de rails pour former un cercle : 24
• Nombre de rails pour former un demi-cercle : 12
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Nombre de pièces : 1 rail courbe

Accessoires complémentaires non inclus

Pour compléter la pose et la conception de votre réseau Minitrix à l’échelle N, plusieurs accessoires sont disponibles séparément et ne sont pas inclus avec la référence 14918 :

• Clips métalliques Minitrix 66528 pour la fixation facultative de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour réaliser un plan de réseau précis
• Autres éléments de voie Minitrix N nécessaires à la réalisation du circuit
• Matériel roulant à l’échelle N 1/160
• Alimentation adaptée à un réseau 2 rails en courant continu

Le rail courbe Minitrix 14918 R5 est adapté à la création de larges courbes sur un réseau ferroviaire miniature N 1/160. Son rayon de 492,6 mm, son angle de 15°, son profil Code 80 et ses éclisses déjà installées facilitent son intégration dans un tracé utilisant le système de voie Minitrix.
