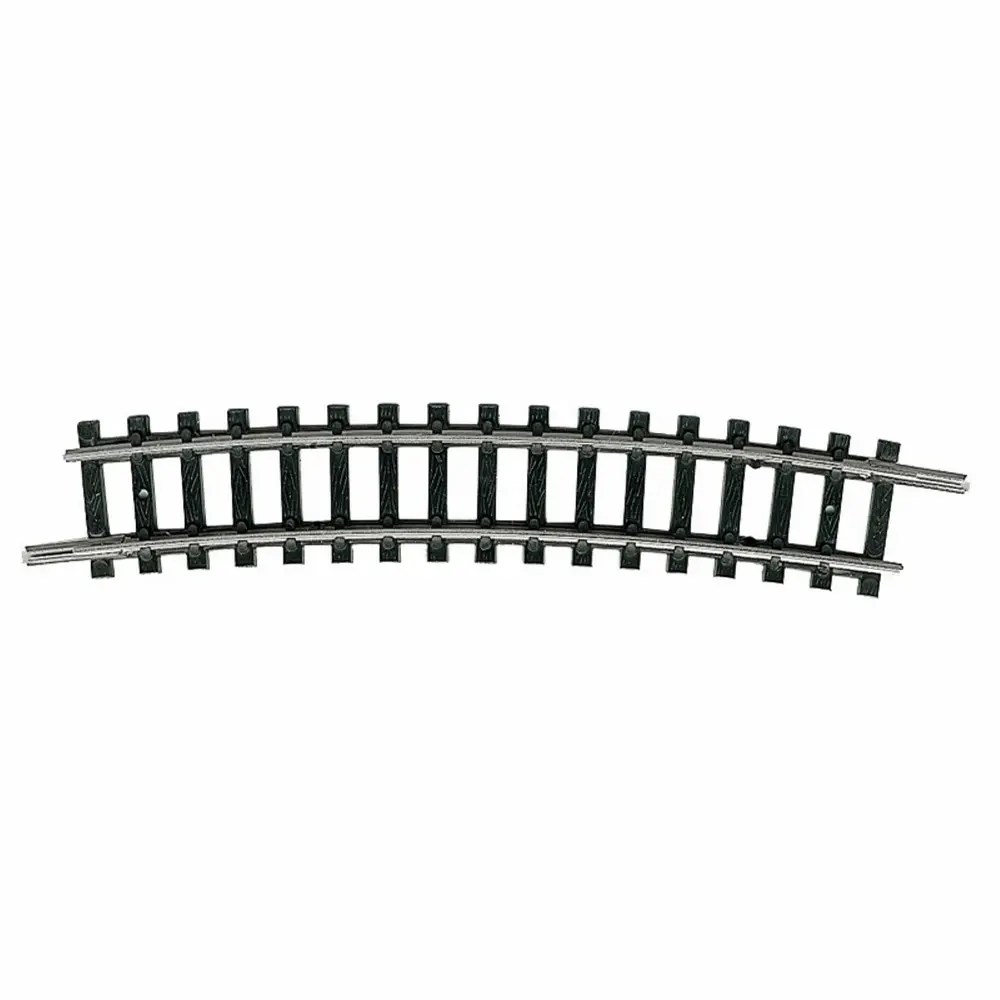

Rail courbe R3 329 mm 15° code 80 - Minitrix 14917 - N 1/160 - 2R

Rail courbe Minitrix 14917 R3 329 mm – 15° – Code 80 – Échelle N 1/160

Un rail courbe R3 pour concevoir des courbes plus larges à l’échelle N

Le rail courbe Minitrix 14917 est un élément de voie destiné à la création et à l’extension d’un réseau ferroviaire miniature à l’échelle N 1/160. Il associe un rayon R3 de 329 mm à un angle de 15°, permettant de réaliser des courbes plus larges que les rayons R1, R2, R2a et R2b de la gamme Minitrix.

Pour former un cercle complet de 658 mm de diamètre, il faut assembler 24 rails Minitrix 14917. Un demi-cercle de 180° nécessite 12 éléments.

Voie Minitrix Code 80 avec éclisses installées

Le Minitrix 14917 possède des profilés d’une hauteur de 2,1 mm correspondant au Code 80. Les rails sont fabriqués à partir d’un alliage métallique inoxydable, favorisant un contact électrique fiable entre les roues du matériel roulant et la voie.

Cette voie courbe est équipée de traverses noires et présente une largeur totale de 16 mm avec les traverses. Les éclisses sont déjà installées, facilitant la jonction avec les autres éléments compatibles du système de voie Minitrix.

Un rayon R3 de 329 mm pour élargir les courbes du réseau

Avec son rayon de courbure R3 de 329 mm (12-15/16"), la référence Minitrix 14917 permet d’obtenir des courbes plus ouvertes que les rayons inférieurs de la gamme. Son angle de 15° permet de construire progressivement la courbe et d’adapter le tracé à la configuration du réseau.

Le rayon R3 s’inscrit entre le R2b de 295,4 mm et le R4 de 362,6 mm, soit un écart de 33,6 mm avec ces rayons successifs. Cette géométrie est notamment utile pour concevoir des voies courbes parallèles.

Le système de voie Minitrix N comprend également des rails droits, des aiguillages, des croisements et de la voie flexible afin de créer ou de faire évoluer un circuit de train miniature.

Une gamme complète de rails courbes Minitrix N

Les différents rayons et angles disponibles permettent d’adapter la géométrie du réseau à l’espace disponible :

• R1 – 194,6 mm : 30° réf. 14912, 24° réf. 14914 et 6° réf. 14916
• R2 – 228,2 mm : 30° réf. 14922, 24° réf. 14924 et 6° réf. 14926
• R2a – 261,8 mm : 30° réf. 14910, 15° réf. 14911 et 7,5° réf. 14919
• R2b – 295,4 mm : 30° réf. 14920, 15° réf. 14921 et 7,5° réf. 14929
• R3 – 329 mm : 15° réf. 14917
• R4 – 362,6 mm : 15° réf. 14927
• R5 – 492,6 mm : 15° réf. 14918
• R6 – 526,2 mm : 15° réf. 14928
• Voie flexible : longueur 730 mm, réf. 14901

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14917
• Type : rail courbe / élément de voie courbe
• Échelle : N – 1/160
• Système de voie : 2 rails
• Alimentation : courant continu
• Rayon : R3
• Rayon de courbure : 329 mm / 12-15/16"
• Angle : 15°
• Diamètre d’un cercle complet : 658 mm
• Nombre de rails pour former un cercle : 24
• Nombre de rails pour former un demi-cercle : 12
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Nombre de pièces : 1 rail courbe

Accessoires complémentaires non inclus

Pour compléter la pose et la conception de votre réseau Minitrix à l’échelle N, plusieurs accessoires sont disponibles séparément et ne sont pas inclus avec la référence 14917 :

• Clips métalliques Minitrix 66528 pour la fixation facultative de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour réaliser un plan de réseau précis
• Autres éléments de voie Minitrix N nécessaires à la réalisation du circuit
• Matériel roulant à l’échelle N 1/160
• Alimentation adaptée à un réseau 2 rails en courant continu

Le rail courbe Minitrix 14917 R3 permet de réaliser des courbes de 329 mm de rayon sur un réseau de train miniature N 1/160. Son angle de 15°, son profil Code 80 et ses éclisses déjà installées facilitent son intégration dans un tracé utilisant le système de voie Minitrix.
