Rail courbe R1 194,6 mm 24° code 80 - Minitrix 14914 - N 1/160 - 2R

Rail courbe Minitrix 14914 R1 194,6 mm – 24° – Code 80 – Échelle N 1/160

Un rail courbe R1 pour les réseaux ferroviaires compacts à l’échelle N

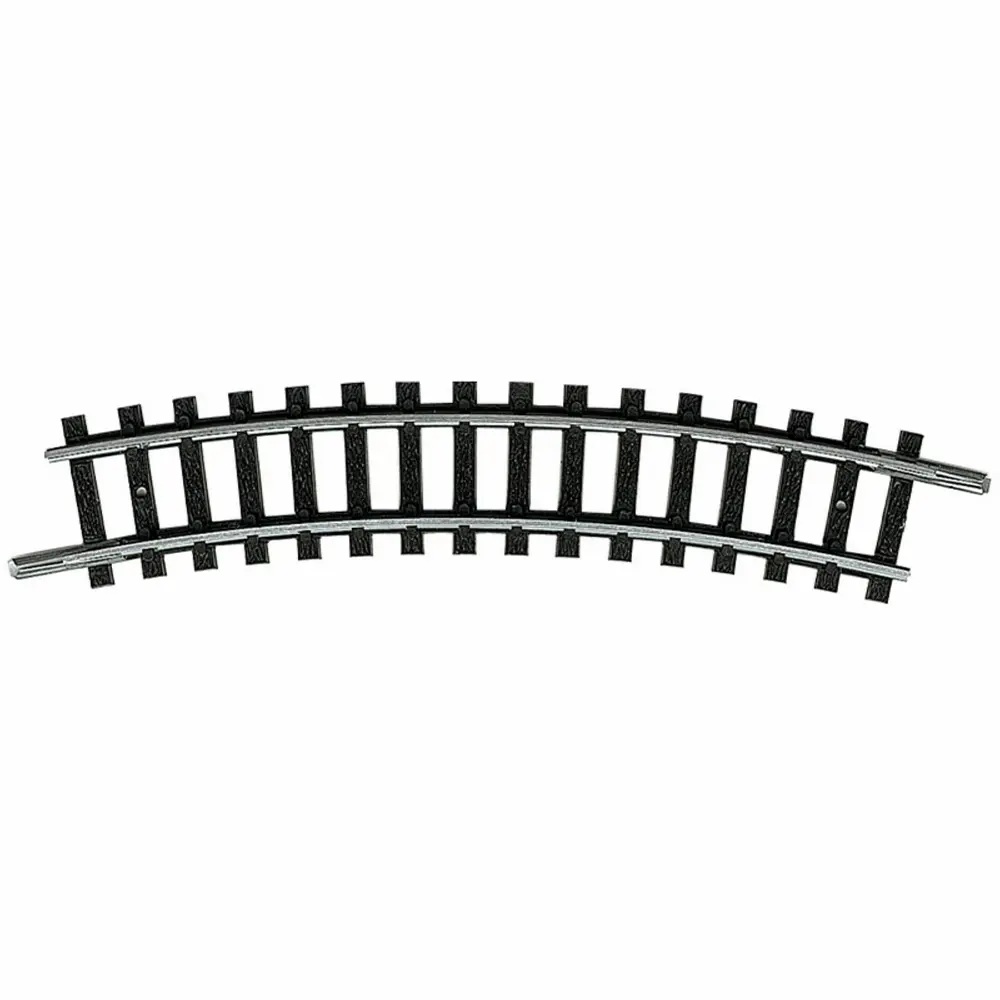

Le rail courbe Minitrix 14914 est un élément de voie conçu pour la création et l’extension d’un réseau de train miniature à l’échelle N 1/160. Il présente un rayon R1 de 194,6 mm et un angle de 24°, une géométrie particulièrement adaptée à la réalisation de courbes dans un espace réduit.

Pour former un cercle complet, il faut utiliser 15 rails Minitrix 14914, soit un cercle de 389,2 mm de diamètre.

Voie Minitrix Code 80 avec éclisses installées

Cette voie courbe Minitrix N possède un profilé d’une hauteur de 2,1 mm correspondant au Code 80. Les profilés sont fabriqués à partir d’un alliage métallique inoxydable, conçu pour assurer un contact électrique fiable entre les roues du matériel roulant et les rails.

La voie avec ses traverses noires présente une largeur de 16 mm. Les éclisses sont déjà installées, facilitant ainsi la jonction avec les autres éléments de voie Minitrix compatibles.

Un rayon R1 adapté aux tracés nécessitant peu de place

Avec son rayon de courbure de 194,6 mm (7-5/8"), le Minitrix 14914 appartient à la géométrie R1 de la gamme. Ce rayon permet notamment de réaliser des courbes serrées et des circuits de train miniature N lorsque l’espace disponible est limité.

La gamme de rails Minitrix à l’échelle N comprend des voies droites et courbes, des aiguillages, des croisements ainsi que de la voie flexible. Les différents éléments permettent de créer ou de faire évoluer progressivement la géométrie d’un réseau ferroviaire miniature.

Les rayons successifs de la gamme sont espacés de 33,6 mm, permettant notamment la conception de voies parallèles.

Les différents rails courbes de la gamme Minitrix N

La gamme comprend plusieurs géométries permettant d’adapter précisément les courbes du réseau :

• R1 – 194,6 mm : 30° réf. 14912, 24° réf. 14914 et 6° réf. 14916
• R2 – 228,2 mm : 30° réf. 14922, 24° réf. 14924 et 6° réf. 14926
• R2a – 261,8 mm : 30° réf. 14910, 15° réf. 14911 et 7,5° réf. 14919
• R2b – 295,4 mm : 30° réf. 14920, 15° réf. 14921 et 7,5° réf. 14929
• R3 – 329 mm : 15° réf. 14917
• R4 – 362,6 mm : 15° réf. 14927
• R5 – 492,6 mm : 15° réf. 14918
• R6 – 526,2 mm : 15° réf. 14928
• Voie flexible : longueur 730 mm, réf. 14901

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14914
• Type : rail courbe / élément de voie courbe
• Échelle : N – 1/160
• Système : 2 rails, courant continu
• Rayon : R1
• Rayon de courbure : 194,6 mm / 7-5/8"
• Angle : 24°
• Diamètre d’un cercle complet : 389,2 mm
• Nombre de rails pour un cercle : 15
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Nombre de pièces : 1 rail courbe

Accessoires complémentaires non inclus

Plusieurs accessoires Minitrix peuvent être utilisés pour la pose, la fixation ou la conception du réseau. Ils sont vendus séparément et ne sont pas inclus avec le rail 14914 :

• Clips métalliques Minitrix 66528 pour la fixation facultative de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour réaliser un plan de réseau précis
• Autres éléments de voie Minitrix N nécessaires à la réalisation du tracé
• Matériel roulant et alimentation électrique adaptés à un réseau N 2 rails en courant continu

Le rail courbe Minitrix 14914 R1 constitue ainsi un élément de voie adapté à la réalisation de courbes compactes à l’échelle N 1/160. Son rayon de 194,6 mm, son angle de 24°, son profil Code 80 et ses éclisses déjà installées facilitent son intégration dans un réseau ferroviaire miniature utilisant le système de voie Minitrix.
