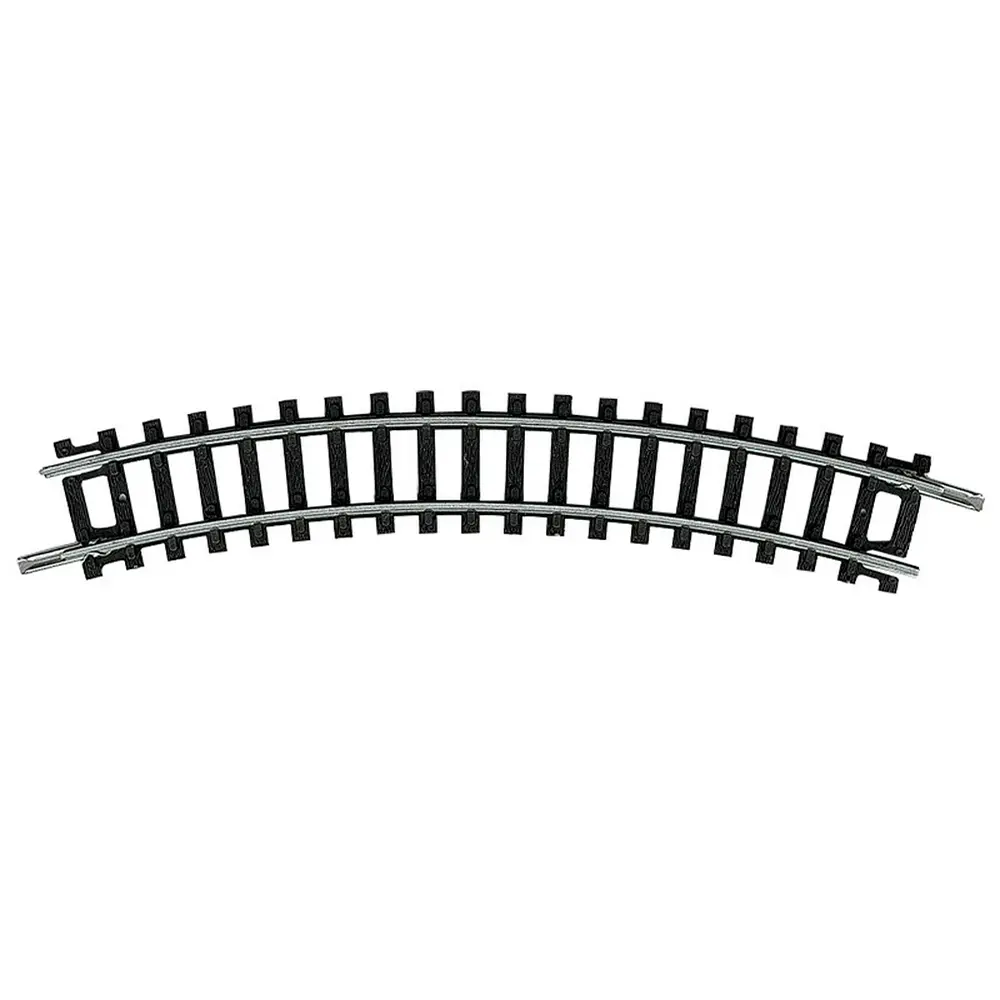

Rail courbe R1 194,6 mm 30° code 80 - Minitrix 14912 - N 1/160 - 2R

Rail courbe Minitrix 14912 R1 194,6 mm – 30° – Code 80 – Échelle N 1/160

Un rail courbe R1 pour créer des circuits compacts à l’échelle N

Le rail courbe Minitrix 14912 est un élément de voie destiné à la création ou à l’extension d’un réseau ferroviaire miniature à l’échelle N 1/160. Sa géométrie associe un rayon R1 de 194,6 mm à un angle de 30°, permettant de réaliser des courbes relativement serrées lorsque l’espace disponible sur le réseau est limité.

Pour réaliser un cercle complet, il faut assembler 12 rails Minitrix 14912, correspondant à un cercle de 389,2 mm de diamètre.

Voie Minitrix Code 80 avec éclisses installées

Le Minitrix 14912 utilise un profilé d’une hauteur de 2,1 mm, correspondant au Code 80. Les rails sont fabriqués dans un alliage métallique inoxydable favorisant la fiabilité du contact électrique entre les roues du matériel roulant et la voie.

La voie est équipée de traverses noires et présente une largeur totale de 16 mm avec les traverses.

Les éclisses sont déjà installées sur le rail, ce qui facilite la connexion avec les autres éléments compatibles du système de voie Minitrix.

Un rayon R1 adapté aux réseaux N avec un espace réduit

Avec son rayon de courbure de 194,6 mm, la référence Minitrix 14912 appartient à la géométrie R1, le rayon permettant de concevoir des courbes compactes dans la gamme indiquée.

Son angle de 30° facilite la création de demi-cercles et de cercles complets : 6 éléments forment 180° et 12 éléments forment 360°.

Le système de voie Minitrix à l’échelle N comprend des rails droits et courbes, des aiguillages, des croisements et de la voie flexible. Cette diversité permet de construire différents tracés et de faire évoluer progressivement un réseau de train miniature.

Une gamme de rayons pour adapter la géométrie du réseau

Les différents éléments de voie courbe Minitrix permettent d’adapter précisément le tracé :

• R1 – 194,6 mm : 30° réf. 14912, 24° réf. 14914 et 6° réf. 14916
• R2 – 228,2 mm : 30° réf. 14922, 24° réf. 14924 et 6° réf. 14926
• R2a – 261,8 mm : 30° réf. 14910, 15° réf. 14911 et 7,5° réf. 14919
• R2b – 295,4 mm : 30° réf. 14920, 15° réf. 14921 et 7,5° réf. 14929
• R3 – 329 mm : 15° réf. 14917
• R4 – 362,6 mm : 15° réf. 14927
• R5 – 492,6 mm : 15° réf. 14918
• R6 – 526,2 mm : 15° réf. 14928
• Voie flexible : longueur 730 mm, réf. 14901

Les rayons successifs sont espacés de 33,6 mm, une caractéristique utile pour la conception de voies courbes parallèles.

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14912
• Type : rail courbe / élément de voie courbe
• Échelle : N – 1/160
• Système de voie : 2 rails
• Alimentation : courant continu
• Rayon : R1
• Rayon de courbure : 194,6 mm
• Angle : 30°
• Diamètre d’un cercle complet : 389,2 mm
• Nombre de rails pour former un cercle : 12
• Nombre de rails pour former un demi-cercle : 6
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Nombre de pièces : 1 rail courbe

Accessoires complémentaires non inclus

Pour compléter la pose ou la conception d’un réseau Minitrix N, différents accessoires sont disponibles séparément et ne sont pas inclus avec le rail 14912 :

• Clips métalliques Minitrix 66528 pour la fixation facultative de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour préparer précisément le plan du réseau
• Autres éléments de voie Minitrix N nécessaires à la réalisation du circuit
• Matériel roulant à l’échelle N 1/160
• Alimentation adaptée à un réseau 2 rails en courant continu

Le rail courbe Minitrix 14912 R1 est particulièrement adapté à la réalisation de courbes compactes sur un réseau de train miniature N 1/160. Son rayon de 194,6 mm, son angle de 30°, son profil Code 80 et ses éclisses déjà installées facilitent son intégration dans un tracé utilisant le système de voie Minitrix.
