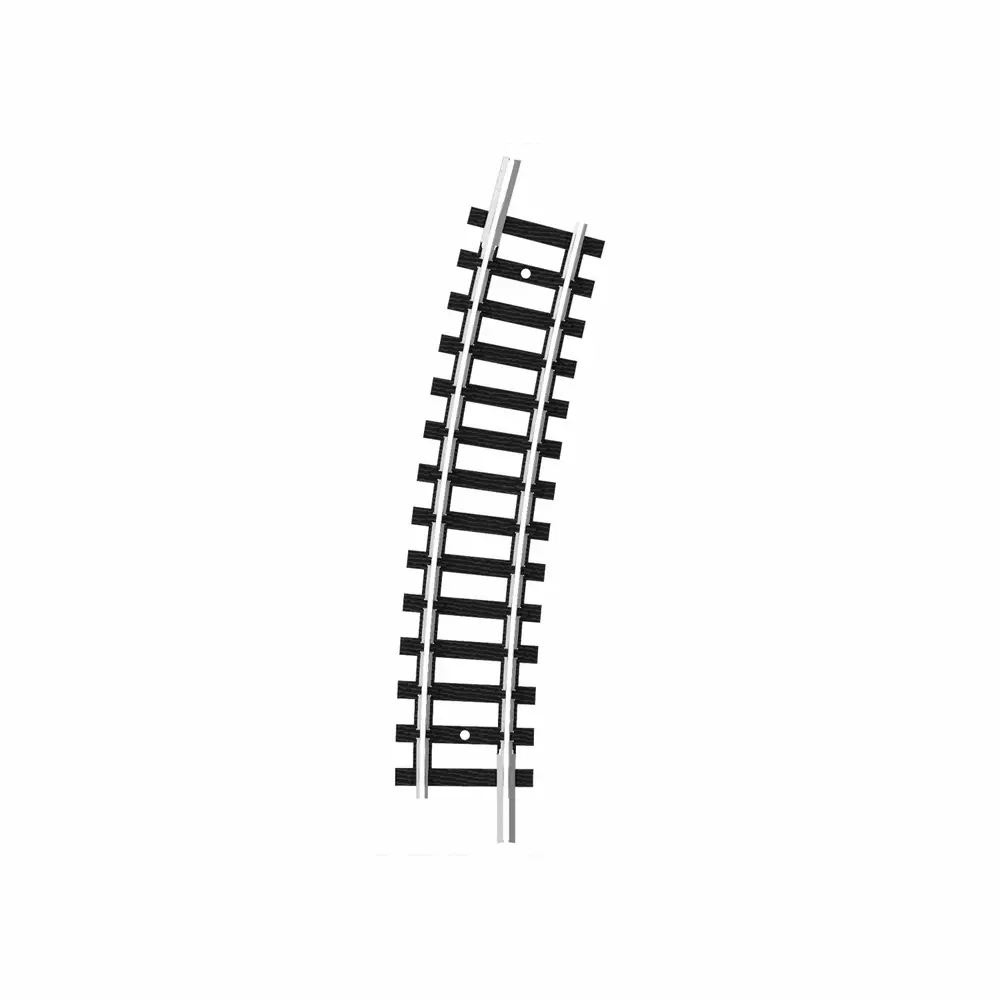

Rail courbe R2a 261,8 mm 15° code 80 - Minitrix 14911 - N 1/160 - 2R

Rail courbe Minitrix 14911 R2a 261,8 mm – 15° – Code 80 – Échelle N 1/160

Un rail courbe R2a pour concevoir votre réseau ferroviaire à l’échelle N

Le rail courbe Minitrix 14911 est un élément de voie destiné à la création et à l’extension d’un réseau ferroviaire miniature à l’échelle N 1/160. Sa géométrie associe un rayon R2a de 261,8 mm à un angle de 15°, permettant de réaliser progressivement les courbes de votre circuit de train miniature.

Pour réaliser un cercle complet de 523,6 mm de diamètre, il faut assembler 24 rails Minitrix 14911. Son angle de 15° permet également d’obtenir un demi-cercle avec 12 éléments.

Voie Minitrix Code 80 avec éclisses installées

Le Minitrix 14911 possède un profilé d’une hauteur de 2,1 mm correspondant au Code 80. Les profilés sont fabriqués dans un alliage métallique inoxydable, favorisant un contact électrique fiable entre les roues du matériel roulant et les rails.

La voie est équipée de traverses noires et présente une largeur de 16 mm avec les traverses. Les éclisses sont déjà installées, ce qui facilite le raccordement de ce rail courbe avec les autres éléments compatibles du système de voie Minitrix.

Un rayon R2a de 261,8 mm pour diversifier les tracés

Avec son rayon de courbure R2a de 261,8 mm (10-5/16"), cette voie courbe offre une géométrie intermédiaire au sein de la gamme Minitrix. Son angle de 15° permet de construire des courbes par petites sections et ainsi d’adapter plus précisément le tracé à la configuration du réseau.

Le système de voie Minitrix N comprend des rails droits, des voies courbes, des aiguillages, des croisements et de la voie flexible. Il permet ainsi de créer différents types de circuits et de faire évoluer progressivement un réseau de train miniature.

Les rayons successifs de la gamme sont espacés de 33,6 mm, une caractéristique utile pour la conception de voies courbes parallèles.

Les différents rails courbes de la gamme Minitrix N

La gamme comprend plusieurs rayons et angles permettant de compléter la géométrie du réseau :

• R1 – 194,6 mm : 30° réf. 14912, 24° réf. 14914 et 6° réf. 14916
• R2 – 228,2 mm : 30° réf. 14922, 24° réf. 14924 et 6° réf. 14926
• R2a – 261,8 mm : 30° réf. 14910, 15° réf. 14911 et 7,5° réf. 14919
• R2b – 295,4 mm : 30° réf. 14920, 15° réf. 14921 et 7,5° réf. 14929
• R3 – 329 mm : 15° réf. 14917
• R4 – 362,6 mm : 15° réf. 14927
• R5 – 492,6 mm : 15° réf. 14918
• R6 – 526,2 mm : 15° réf. 14928
• Voie flexible : longueur 730 mm, réf. 14901

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14911
• Type : rail courbe / élément de voie courbe
• Échelle : N – 1/160
• Système de voie : 2 rails
• Alimentation : courant continu
• Rayon : R2a
• Rayon de courbure : 261,8 mm / 10-5/16"
• Angle : 15°
• Diamètre d’un cercle complet : 523,6 mm
• Nombre de rails pour un cercle : 24
• Nombre de rails pour un demi-cercle : 12
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Traverses : noires
• Profilés : alliage métallique inoxydable
• Éclisses : installées
• Nombre de pièces : 1 rail courbe

Accessoires complémentaires non inclus

Pour compléter l’installation de cette voie Minitrix à l’échelle N, plusieurs accessoires sont disponibles séparément et ne sont pas inclus avec le rail 14911 :

• Clips métalliques Minitrix 66528 pour la fixation facultative de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour préparer précisément le plan du réseau
• Autres éléments de voie Minitrix N nécessaires à la réalisation du circuit
• Matériel roulant à l’échelle N 1/160
• Alimentation adaptée à un réseau 2 rails en courant continu

Le rail courbe Minitrix 14911 R2a permet de compléter avec précision un réseau de train miniature N 1/160. Son rayon de 261,8 mm, son angle de 15°, son profil Code 80 et ses éclisses déjà installées en font un élément adapté à la réalisation et à l’évolution d’un tracé utilisant le système de voie Minitrix.
