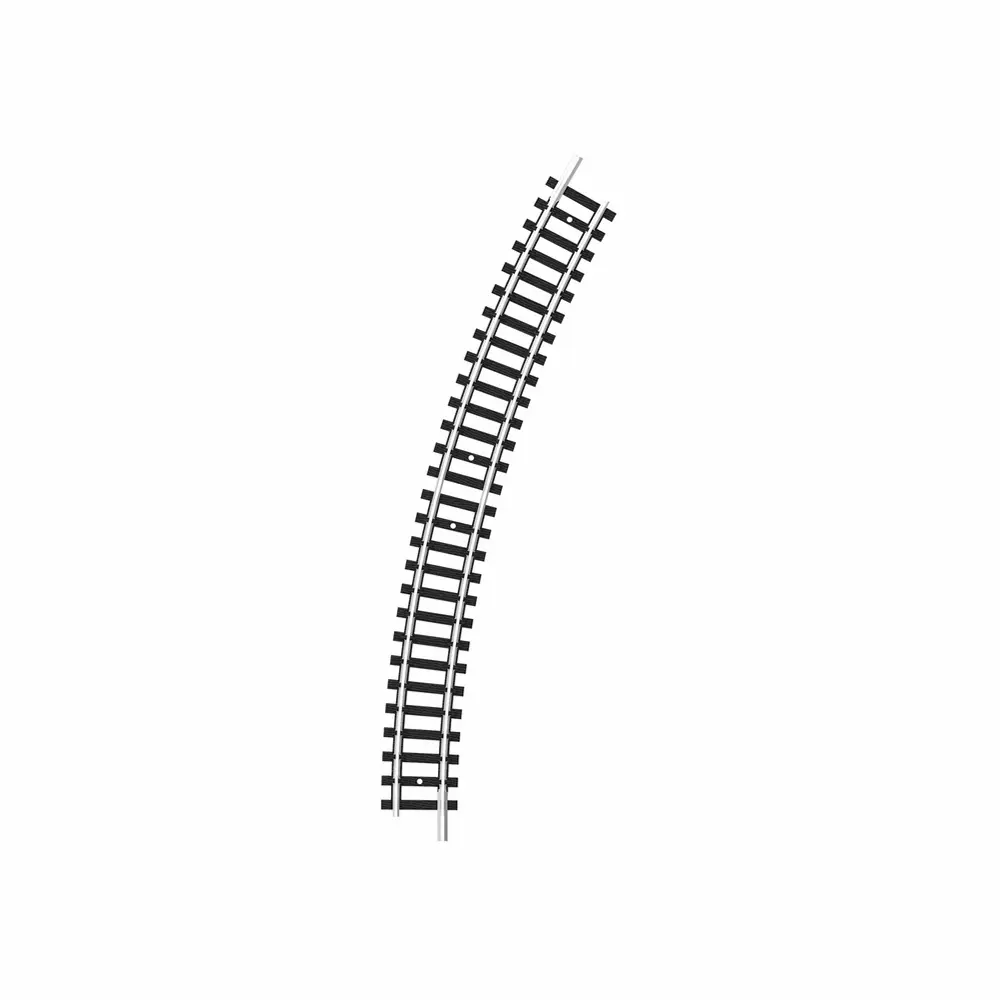

Rail courbe R2a 261,8 mm 30° code 80 - Minitrix 14910 - N 1/160 - 2R

Rail courbe Minitrix 14910 R2a 261,8 mm – 30° – Code 80 – Échelle N 1/160

Un rail courbe R2a pour concevoir votre réseau ferroviaire miniature N

Le rail courbe Minitrix 14910 est un élément de voie non ballasté conçu pour la réalisation et l’extension d’un réseau de train miniature à l’échelle N 1/160. Sa géométrie associe un rayon R2a de 261,8 mm à un angle de 30°, permettant de créer des courbes régulières tout en conservant un encombrement adapté aux réseaux à l’échelle N.

Pour réaliser un cercle complet, il faut assembler 12 rails Minitrix 14910, correspondant à un diamètre de 523,6 mm. Un demi-cercle de 180° nécessite donc 6 éléments.

Voie Minitrix Code 80 pour réseau N 2 rails

La référence Minitrix 14910 utilise un profilé Code 80 d’une hauteur de 2,1 mm. Les profilés sont fabriqués à partir d’un alliage métallique inoxydable, favorisant un contact électrique fiable entre les roues du matériel roulant et les rails.

La voie Minitrix mesure 16 mm de largeur avec les traverses. Les éclisses sont déjà installées, ce qui facilite le raccordement du rail courbe aux autres éléments du système de voie Minitrix.

Rayon R2a de 261,8 mm et angle de 30°

Le rayon R2a de 261,8 mm (10-5/16") constitue une solution intermédiaire entre les rayons R2 de 228,2 mm et R2b de 295,4 mm. Cette géométrie permet d'adapter la construction des courbes à la surface disponible sur le réseau miniature.

Avec son angle de 30°, chaque élément représente un douzième de cercle. Cette configuration facilite notamment la réalisation de boucles, demi-tours et sections courbes sur un réseau ferroviaire miniature N.

Une gamme de voies Minitrix pour développer son réseau

Le système de voie Minitrix à l’échelle N 1/160 comprend différents rayons de courbure ainsi que des rails droits, des aiguillages, des croisements et des rails flexibles. Cette variété permet de concevoir différents tracés et d’agrandir progressivement un réseau de modélisme ferroviaire.

Les rayons successifs permettent également d'envisager la création de voies parallèles dans les courbes, avec un espacement annoncé de 33,6 mm entre deux rayons successifs.

Caractéristiques techniques

• Fabricant : Minitrix
• Référence : 14910
• Type : rail courbe non ballasté
• Échelle : N – 1/160
• Système : 2 rails
• Alimentation : courant continu
• Rayon : R2a
• Rayon de courbure : 261,8 mm / 10-5/16"
• Angle : 30°
• Diamètre d’un cercle complet : 523,6 mm
• Nombre de rails pour un cercle : 12
• Nombre de rails pour un demi-cercle : 6
• Code du rail : Code 80
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec traverses : 16 mm
• Matière des profilés : alliage métallique inoxydable
• Éclisses : installées
• Nombre de pièces : 1 rail courbe

Accessoires complémentaires non inclus

Plusieurs accessoires Minitrix peuvent être utilisés pour compléter l’installation du rail courbe 14910. Ils sont disponibles séparément et ne sont pas inclus :

• Clips métalliques Minitrix 66528 pour la fixation de la voie
• Vis Minitrix 66548 pour une installation définitive
• Clous de fixation Minitrix 66537
• Éclisses métalliques Minitrix 66525
• Éclisses plastiques Minitrix 66539
• Gabarit de voie Minitrix 66600 pour préparer un plan de réseau précis
• Autres éléments de voie Minitrix N nécessaires à la réalisation du tracé
• Matériel roulant à l’échelle N 1/160
• Alimentation adaptée à un réseau 2 rails en courant continu

Le rail courbe Minitrix 14910 R2a constitue un élément de voie adapté à la construction d’un réseau ferroviaire miniature N 1/160. Son rayon de 261,8 mm, son angle de 30°, son profil Code 80 et ses éclisses déjà installées facilitent son intégration dans un circuit utilisant la géométrie de voie Minitrix.
