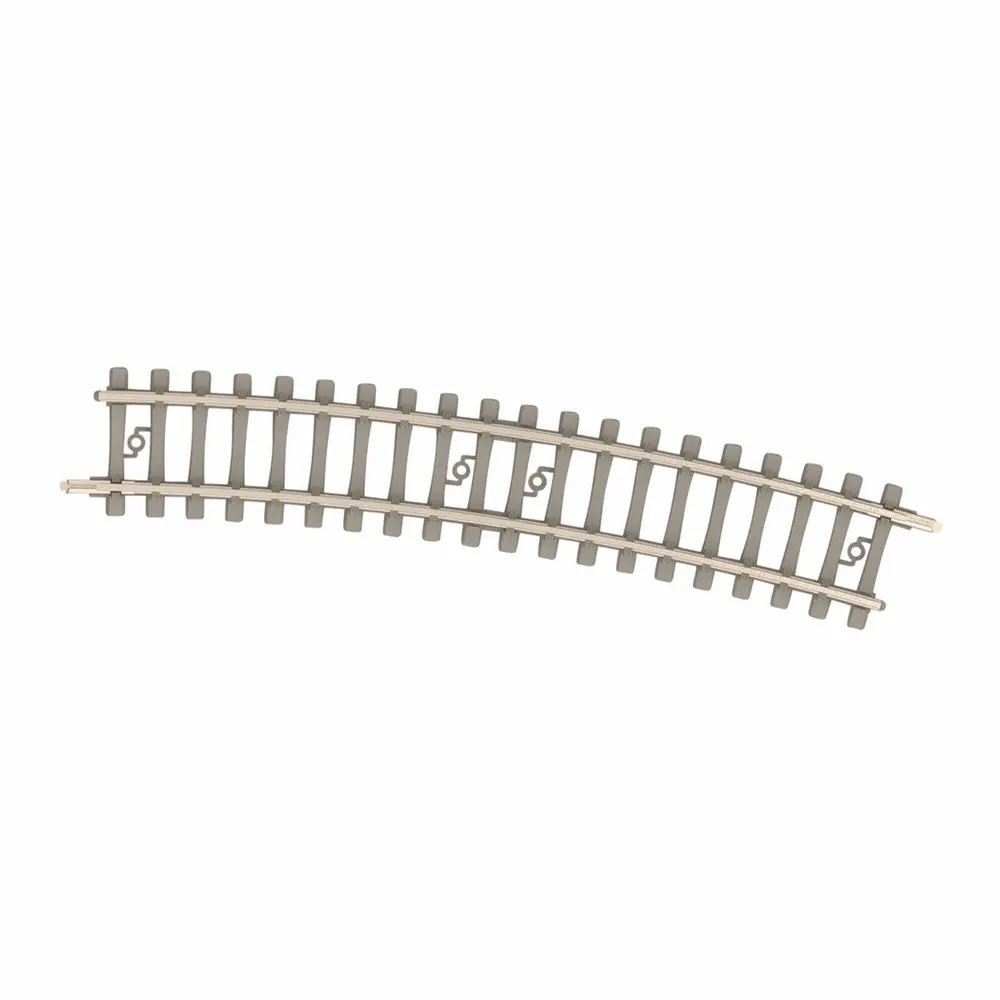

Rail courbe R3 329 mm 15° code 60 - Minitrix 14517 - N 1/160 - 2R

Rail courbe Minitrix R3 329 mm 15° Code 60 – Traverses béton – Échelle N 1/160

Le rail courbe Minitrix 14517 R3 est conçu pour la réalisation et l’extension de réseaux de modélisme ferroviaire à l’échelle N 1/160. Avec son rayon de 329 mm et son angle de 15°, cet élément de voie permet de créer des courbes régulières tout en respectant la géométrie du système de voies Minitrix.

Cette voie courbe non ballastée est équipée de traverses à l’aspect béton gris, reproduisant un type de voie largement répandu sur les infrastructures ferroviaires européennes modernes. Elle convient particulièrement à la reproduction de lignes contemporaines sur un réseau ferroviaire miniature.

Profil Code 60 conforme aux normes NEM

Le Minitrix 14517 utilise un profil de rail Code 60 conforme aux normes NEM, basé sur le profil ferroviaire réel UIC 60. Ce profil permet de conserver des proportions adaptées à la reproduction d’une voie ferrée à l’échelle N.

Les rails massifs sont fabriqués dans un alliage spécial inoxydable. L’association de ce matériau et du profil de voie est conçue pour assurer un contact fiable entre les roues et les rails et favoriser une transmission régulière du courant au matériel roulant.

Cette voie est destinée aux réseaux miniatures utilisant un système 2 rails en courant continu.

Courbe R3 de 329 mm avec angle de 15°

La référence Minitrix 14517 correspond à une voie courbe R3 présentant un rayon de 329 mm et un angle de 15°. Cette géométrie facilite la conception de courbes régulières et la combinaison avec les autres éléments du système de voies Minitrix.

Il faut 24 rails courbes Minitrix 14517 pour réaliser un cercle complet de 360°.

L’écart entre les centres de deux voies parallèles indiqué pour le système Minitrix est de 33,6 mm.

Une voie adaptée à la construction d’un réseau miniature N

Le système de voies Minitrix comprend plusieurs rayons de courbure ainsi que des rails flexibles, aiguillages et croisements. Le rail courbe R3 14517 peut ainsi être intégré à différentes configurations pour créer des boucles, des voies parallèles, des voies d’évitement ou des voies de stockage.

Une pose précise des rails sur une surface régulière est particulièrement importante à l’échelle N afin de préserver la qualité du contact roue-rail et le bon fonctionnement du matériel roulant.

Caractéristiques techniques du rail Minitrix 14517

• Fabricant : Minitrix
• Référence : 14517
• Type : rail courbe R3
• Échelle : N 1/160
• Système : 2 rails
• Alimentation : courant continu
• Profil de rail : Code 60
• Norme du profil : NEM
• Profil prototype : UIC 60
• Rayon : 329 mm
• Angle : 15°
• Traverses : aspect béton gris
• Ballast : non ballasté
• Rails : massifs en alliage spécial inoxydable
• Écart entre le centre de deux voies : 33,6 mm
• Nombre de sections pour un cercle complet : 24

Éléments nécessaires et non inclus

Pour réaliser un cercle complet avec ce rayon :

• 24 rails courbes Minitrix 14517 sont nécessaires au total.

Les autres rails, aiguillages, croisements ainsi que les accessoires nécessaires à la pose et à l’alimentation du réseau ne sont pas indiqués comme étant inclus avec cette référence.

Le rail courbe Minitrix 14517 R3 constitue ainsi un élément de voie adapté à la création ou à l’agrandissement d’un réseau ferroviaire miniature N 1/160, associant un rayon R3 de 329 mm, un angle de 15°, un profil Code 60 conforme NEM et des traverses en béton.
