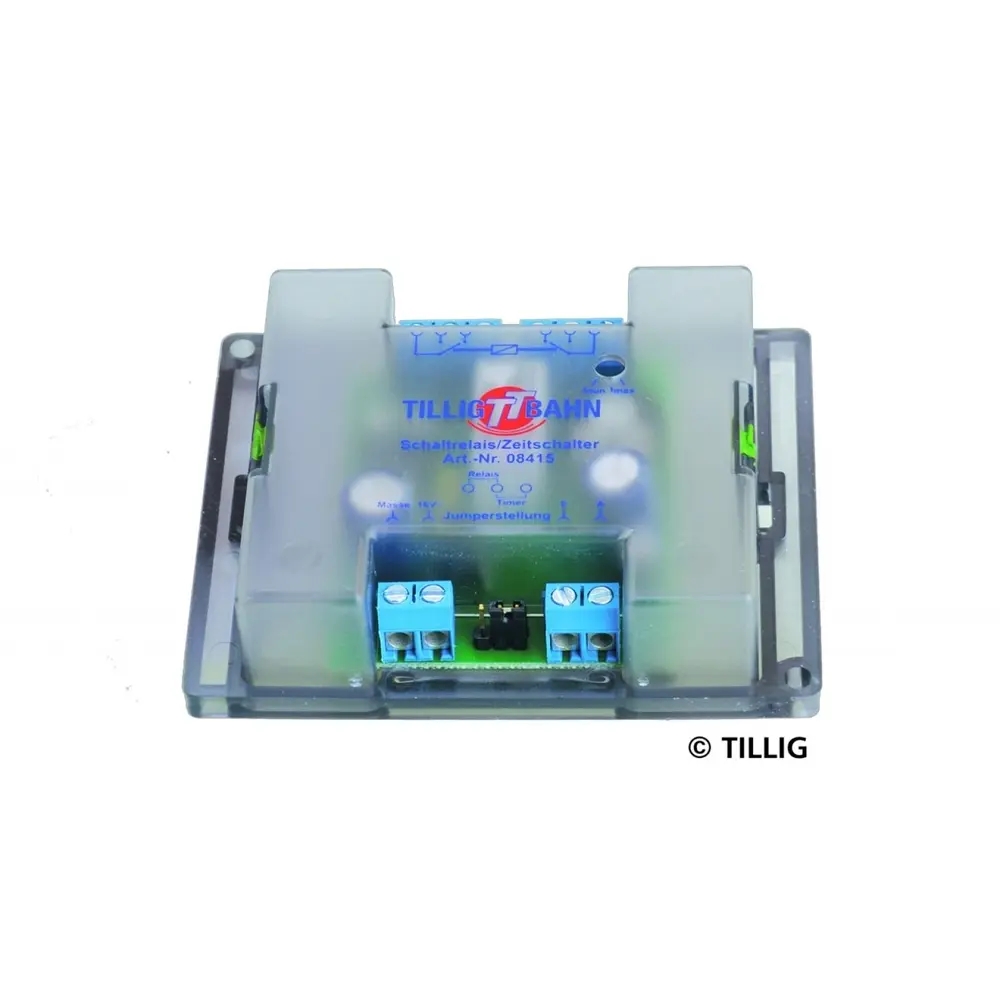

Relais électronique avec minuterie intégrée - Tillig Bahn 08415

Module relais électronique avec minuterie intégrée – remplace relais et temporisateur mécaniques

Modernisez vos installations de modélisme ferroviaire avec ce module relais/temporisateur électronique, une solution tout-en-un qui remplace les anciens composants mécaniques (réf. 08410 et 08420). Grâce à sa conception compacte et polyvalente, ce module électronique permet d’effectuer des commutations temporisées ou immédiates via un simple cavalier de configuration (jumper).

Conçu pour une intégration facile sur les réseaux à l’échelle H0, ce relais offre deux contacts inverseurs à usage libre, pouvant chacun supporter jusqu’à 1 A. Il nécessite une alimentation séparée issue d’un transformateur accessoire standard (12 à 16 V), et s’adapte à presque tous les signaux de commande, grâce à ses entrées protégées contre les courts-circuits.

Un potentiomètre intégré permet de régler la temporisation de 2 secondes à 5 minutes selon les besoins du réseau. Une LED indique l’état de fonctionnement du relais : à la mise sous tension, le module revient automatiquement à sa position de repos (relais désactivé, LED allumée).

Caractéristiques techniques :

• Module combiné relais + temporisateur (électronique)
• Remplace les références mécaniques 08410 et 08420
• Commutation sélectionnable via jumper
• Entrées de commande protégées (de -16 V à +0,5 V)
• 2 contacts inverseurs, isolés, jusqu’à 1 A chacun
• Alimentation externe nécessaire : 12–16 V (via transfo accessoire)
• Réglage de la temporisation : 2 secondes à 5 minutes
• Indicateur LED de l’état du relais
• Fonction de remise automatique à l’état initial à l’allumage
