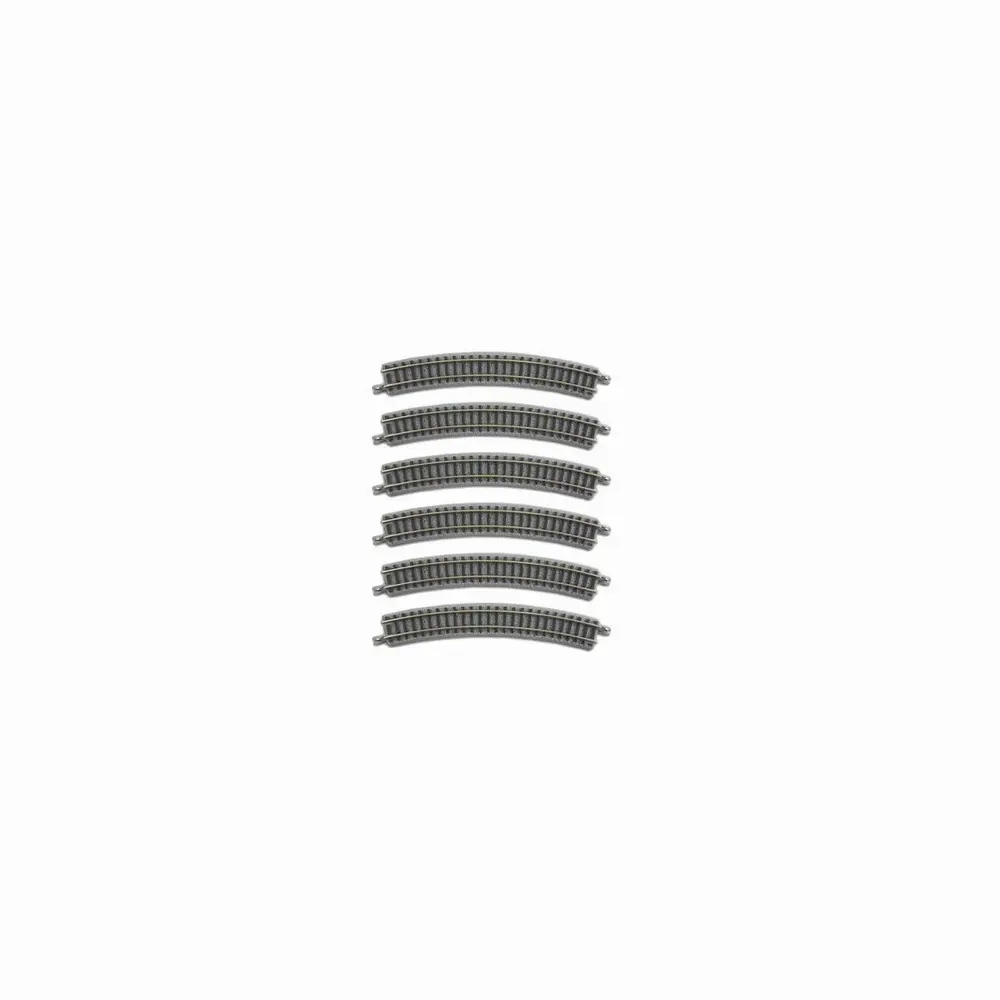

6 rails courbes Classic Track 195 mm 30° - Rokuhan R032 / 7297032 - Z 1/220 - 2R

6 rails courbes Rokuhan Classic Track R195 195 mm 30° – R032 / 7297032 – Z 1/220 – 2 rails

Le lot de 6 rails courbes Rokuhan Classic Track R195-30° est conçu pour réaliser des courbes précises sur un réseau de train miniature à l’échelle Z 1/220. Chaque élément possède un rayon de 195 mm et un angle de 30°, permettant aux six rails assemblés de former directement un demi-cercle.

La voie Rokuhan intègre son propre ballast en plastique élastique, des traverses imitation bois et des profilés en maillechort. Elle est destinée aux réseaux fonctionnant en 2 rails à courant continu.

Six rails R195-30° pour former un demi-cercle

Chaque rail courbe présente un rayon de 195 mm et couvre un angle de 30°. Les six éléments contenus dans le lot représentent donc 180° et permettent de constituer un demi-cercle.

Pour réaliser un cercle complet de 360°, 12 rails R195-30° sont nécessaires, soit deux lots. Le diamètre théorique correspondant à ce rayon est de 390 mm.

Ces rails peuvent également être utilisés pour compléter les aiguillages courbes Rokuhan R026 et R027. Ils sont par ailleurs compatibles avec les ponts surélevés Rokuhan prévus pour les géométries R195-30° et R195-30°/R220-30°.

Classic Track Rokuhan avec ballast intégré

La voie Rokuhan Classic Track possède un corps ballasté en plastique élastique, conçu pour assurer une bonne stabilité et faciliter la mise en place des éléments sur le réseau.

Les profilés de rail sont réalisés en maillechort. Les différents éléments s'assemblent grâce au système de raccordement Rokuhan. Les parties métalliques sont maintenues par des clips en plastique situés sous la voie, qui s'enclenchent de manière audible et perceptible lors du raccordement.

Les traverses imitation bois et le ballast intégré facilitent l'intégration de la voie dans un réseau ferroviaire miniature en Z.

Dimensions compactes pour l'échelle Z 1/220

La voie présente un écartement de 6,55 mm. Le lit de voie mesure 16,3 mm de largeur totale, pour une hauteur totale de 5,25 mm, rails et ballast compris.

Le profil de rail mesure 1,6 mm de hauteur et 0,75 mm de largeur, tandis que l'espacement des traverses est de 3,85 mm.

Caractéristiques techniques des rails Rokuhan R032

• Fabricant : Rokuhan
• Référence fabricant : R032
• Référence : 7297032
• Gamme : Classic Track
• Type : rails courbes R195-30°
• Échelle : Z 1/220
• Système : 2 rails, courant continu
• Rayon : 195 mm
• Angle par rail : 30°
• Écartement / largeur de voie : 6,55 mm
• Hauteur du profil de rail : 1,6 mm
• Largeur du profil de rail : 0,75 mm
• Largeur totale / largeur du lit de voie : 16,3 mm
• Hauteur du lit de voie : 3,9 mm
• Hauteur totale : 5,25 mm
• Espacement des traverses : 3,85 mm
• Profilés de rail : maillechort
• Corps du lit de voie : plastique élastique
• Traverses : imitation bois
• Ballast : intégré
• Contenu : 6 rails courbes
• Angle total du lot : 180°
• Nombre de rails nécessaires pour un cercle complet : 12
• Diamètre théorique du cercle complet : 390 mm
• Conditionnement : blister

Pièces nécessaires et non incluses

L'alimentation n'est pas comprise dans ce lot. Selon la configuration de votre réseau miniature en Z, des éléments complémentaires peuvent être nécessaires :

• Dispositif d'alimentation compatible avec le réseau
• Rails Rokuhan supplémentaires pour compléter le tracé
• Rails droits, courbes ou aiguillages selon le plan de voie
• Ponts surélevés compatibles si vous souhaitez créer un tracé en hauteur
• Matériel roulant compatible avec l'échelle Z 1/220

Avec leur rayon R195 de 195 mm, leur angle de 30° et leur ballast intégré, les six rails courbes Rokuhan R032 Classic Track constituent une solution pratique pour créer un demi-cercle de 180° ou compléter le tracé d'un réseau de train miniature en Z 1/220.
